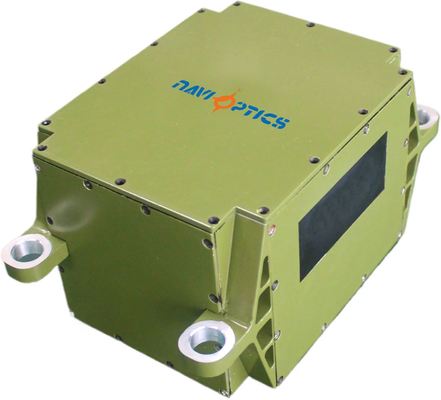

Ποιότητα Υψηλής ακρίβειας μονάδα αδράνειας λέιζερ TDL45IMU με ανθεκτικό σχεδιασμό και χαμηλή κατανάλωση ενέργειας για μη επανδρωμένες πλατφόρμες εργοστάσιο

Υψηλής ακρίβειας μονάδα αδράνειας λέιζερ TDL45IMU με ανθεκτικό σχεδιασμό και χαμηλή κατανάλωση ενέργειας για μη επανδρωμένες πλατφόρμες

Name: Υψηλής ακρίβειας μονάδα αδράνειας λέιζερ TDL45IMU με ανθεκτικό σχεδιασμό και χαμηλή κατανάλωση ενέργειας για μη επανδρωμένες πλατφόρμες
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: Tdl45imu
Price: 10,250.00 USD
Availability: InStock

Βασικά χαρακτηριστικά

Επωνυμία Μάρκας: NAVI OPTICS

Αριθμός μοντέλου: Tdl45imu

Τόπος καταγωγής: Κίνα

Όροι πληρωμής: T/T

Τυπική συσκευασία: Κουτί χαρτοφυλακίου

Σύνοψη του προϊόντος

Υψηλής ακρίβειας μονάδα αδράνειας λέιζερ TDL45IMU Αυτή η προηγμένη μονάδα αδράνειας λέιζερ διαθέτει ανθεκτικό σχεδιασμό με χαμηλή κατανάλωση ενέργειας, προσφέροντας εξαιρετική απόδοση σε απαιτητικά περιβάλλοντα. Επισκόπηση του προϊόντος Η μονάδα αδράνειας λέιζερ TDL45IMU συνδυάζει συμπαγές μέγεθος, ...

Προσαρμοσμένα χαρακτηριστικά προϊόντος

Επισημαίνω

Αδρανειακή μονάδα λέιζερ υψηλής ακρίβειας

,

Αδρανειακή μονάδα μέτρησης ανθεκτικής σχεδίασης

,

IMU Χαμηλής Κατανάλωσης

Περιγραφή προϊόντος

Υψηλής ακρίβειας μονάδα αδράνειας λέιζερ TDL45IMU

Αυτή η προηγμένη μονάδα αδράνειας λέιζερ διαθέτει ανθεκτικό σχεδιασμό με χαμηλή κατανάλωση ενέργειας, προσφέροντας εξαιρετική απόδοση σε απαιτητικά περιβάλλοντα.

Επισκόπηση του προϊόντος

Η μονάδα αδράνειας λέιζερ TDL45IMU συνδυάζει συμπαγές μέγεθος, ελαφριά κατασκευή, χαμηλή κατανάλωση ενέργειας και υψηλή ακρίβεια.Αντιστέκεται σε σενάρια εφαρμογής υψηλών επιπτώσεων και υψηλών δονήσεωνΚατάλληλη για καθαρή σχεδίαση strapdown, αυτή η μονάδα πληροί τις απαιτήσεις των σύγχρονων μη επανδρωμένων πλατφορμών, υποβρύχια/τορπιλοφόρα όπλα, και γη, αεροπορικά,και πλατφόρμες πυραυλικών όπλων που απαιτούν συμπαγές μέγεθος και υψηλής ακρίβειας μέτρηση αδράνειας.

Σύνθετο μέγεθος και ελαφρύ σχεδιασμό
Λειτουργία χαμηλής κατανάλωσης ενέργειας
Ικανότητες μέτρησης υψηλής ακρίβειας
Σύστημα μείωσης δονήσεων οκτώ σημείων
Ανθεκτική κατασκευή για σκληρά περιβάλλοντα
Δυναμική μέτρηση της γωνιακής και γραμμικής κίνησης του φορέα

Προδιαγραφές απόδοσης

Δυναμικότητα γυροσκόπου

Παράμετρος	Προδιαγραφές	Αξία
Σταθερότητα μηδενικής μεροληψίας (100s)	Μηδενική σταθερότητα προκατάληψης	00,01°/ώρα
Μηδενική επαναληψιμότητα μεροληψίας	Επαναληψιμότητα	00,005°/ώρα
Παράγοντας κλίμακας	Συντελεστής πλήρους κλίμακας θερμοκρασίας	≤ 5 ppm
Συντελεστής τυχαίας πορείας	Άλλοι δείκτες	00,002°/ώρα
Πεδίο εισόδου	Ικανότητα εμβέλειας	400°/s

Απόδοση επιταχυντή

Παράμετρος	Προδιαγραφές	Αξία
Απόκλιση μηνιαίο σφάλμα	Δείκτης απόκλισης	20 μg
Αίσθηση θερμοκρασίας μηδενικής προκατάληψης	Δείκτης μηδενικής προκατάληψης	20μg/°C
Λάθος μηνιαίου συντελεστή κλίμακας	Συντελεστής κλίμακας	20 ppm
Ευαισθησία θερμοκρασίας με παράγοντα κλίμακας	Ευαισθησία θερμοκρασίας με συντελεστή κλίμακας	20 ppm/°C
Πεδίο εισόδου	Δείκτης εύρους	± 20g

Χαρακτηριστικά συστήματος

Παράμετρος	Προδιαγραφές	Αξία
Θέρμανση λειτουργίας	Περιβαλλοντικές επιδόσεις	-40°C-60°C
Θέρμανση αποθήκευσης	Περιβαλλοντικές επιδόσεις	-45°C ∼70°C
Ηλεκτρική τροφοδοσία	Γενικές απαιτήσεις	18 ̊36V ((DC)
Σταθερή κατανάλωση ενέργειας	Γενικές απαιτήσεις	≤ 20W (Αρχική ισχύ ≤ 25W)

Πρωτόκολλο επικοινωνίας

Η έξοδος δεδομένων διορθώσεως λειτουργεί σε ρυθμό 460800 baud με 8 bits δεδομένων, 1 stop bit, χωρίς σύνολο ελέγχου και μετάδοση τάξης από χαμηλό σε υψηλό byte.δεδομένα καταγραφής δορυφορικής πλοήγησης, και δεδομένα αποτελεσμάτων πλοήγησης.

ΣΔ	Περιεχόμενο μηνύματος	Τύπος	Σημειώσεις
1 ~ 2	Κεφαλίδα πλαισίου	char	0x5A,0x54
3	Διάστημα πλαισίου	char	0x1E
4	Ταυτοποίηση πλαισίου	char	0x04
5 ~ 8	Αριθμός πλαισίου	ετ	Συγκέντρωση 200 Hz
9~11	X Έκδοση επιταχυντή	char*3	Σημείωση 1
12 έως 14	Y Έκδοση επιταχυντή	char*3
15~17	Z Έκδοση επιταχυντή	char*3
18~20	X Έκδοση γυροσκόπου	char*3	Σημείωση 2
21 ~ 23	Y Έκδοση γυροσκόπου	char*3
24 έως 26	Z Έκδοση γυροσκόπου	char*3
27	Αποθεματικό	char
28 έως 31	Αποθεματικό	ετ
32~33	Αποθεματικό	σύντομη	0x04
34	Σύνολο ελέγχου		Συνολικά 4-33 bytes

Σημείωση 1: Υπολογισμός αύξησης ταχύτητας
Ο υπολογισμός περιλαμβάνει λειτουργίες στρογγυλοποίησης και περιορισμούς εύρους ακέραιων για τη διατήρηση της ακρίβειας εντός του εύρους [0,1e7].

Σημείωση 2: Υπολογισμός αύξησης γωνίας
5ms γωνιακή τιμή αύξησης της εξόδου του γυροσκόπου στο χρόνο tk είναι xk (μονάδα: rad). Παρόμοια μεθοδολογία υπολογισμού με λειτουργίες στρογγυλοποίησης και περιορισμούς εύρους ακέραιων εντός εύρους [0,1e7].

Ηλεκτρικές διεπαφές

Οι εξωτερικές ηλεκτρικές διεπαφές περιλαμβάνουν διεπαφή τροφοδοσίας, διεπαφή επικοινωνίας RS422 και διεπαφή Ethernet 100Mbps.

Πινάκια	Συνδεσιμότητα	Ονομασία σήματος	Χαρακτηριστικά σήματος
1,12	Εξωτερική τροφοδοσία	Η παροχή ενέργειας PCS είναι θετική.	24V
2,13	Σημείο ισχύος	Σημείο τροφοδοσίας ηλεκτρικής ενέργειας PCS	Σημείο ισχύος
3	Έξοδος σήματος 200Hz	Δοκιμαστική μονάδα	Τα δεδομένα εξόδου της ΜΜΕ είναι θετικά
14	Έξοδος σήματος 200Hz	Δελτίο ΕΚΑΧ	Αρνητικά δεδομένα εξόδου IMU
6	Σήμα συγχρονισμού	IMU_SYN+	Σημάδι συγχρονισμού IMU θετικό
17	Σήμα συγχρονισμού	ΕΙΜΟ_ΣΥΝ	Αρνητικό σήμα συγχρονισμού IMU

Μέγεθος και βάρος

Υψηλής ακρίβειας μονάδα αδράνειας λέιζερ TDL45IMU με ανθεκτικό σχεδιασμό και χαμηλή κατανάλωση ενέργειας για μη επανδρωμένες πλατφόρμες 0

Μέγεθος:185 mm * 136 mm * 110 mm (± 1 mm, χωρίς συνδέσμους)
Βάρος:≤ 3,2 kg

Ετικέτες

fiber optic inertial measurement unit

small fiber optic inertial unit

low power IMU sensor
