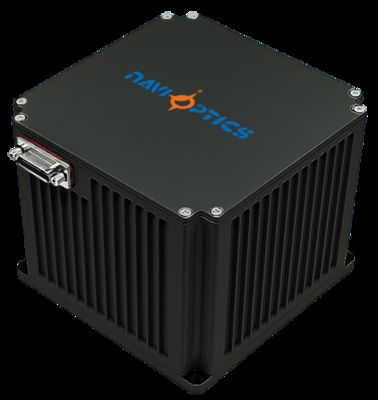

TDF51IMU0 Μονάδα αδράνειας οπτικών ινών Δυναμικές λειτουργίες μέτρησης για εξοπλισμό μικρών μεγεθών και υψηλής ακρίβειας αδρανειακών μονάδων που έχει σχεδιαστεί για μη επανδρωμένες πλατφόρμες, όπλα νερού/τορπιλών και πλατφόρμες όπλων εδάφους/αεροπορικών. Σύνοψη Οι μονάδες αδράνειας οπτικών ινών προσ...
| Παράμετρος | Προδιαγραφές | Αξία | Σημειώσεις |
|---|---|---|---|
| Σταθερότητα μηδενικής μεροληψίας (100s) | Δείκτης μηδενικής προκατάληψης | 00,05°/ώρα | |
| Σταθερότητα μηδενικής προκατάληψης (10s) | Δείκτης μηδενικής προκατάληψης | 0.1°/h | |
| Μεταβλητή θερμοκρασία μηδενική προκατάληψη | Μηδενική σταθερότητα προκατάληψης | 0.1°/h | |
| Παράγοντας κλίμακας | Συντελεστής πλήρους κλίμακας θερμοκρασίας | ≤ 200 ppm | |
| Συντελεστής τυχαίας πορείας | Άλλοι δείκτες | 00,008°/√h | |
| Πεδίο εισόδου | Πεδίο εισόδου | 400°/s |
| Παράμετρος | Προδιαγραφές | Αξία | Σημειώσεις |
|---|---|---|---|
| Απόκλιση μηνιαίο σφάλμα | Απόκλιση μηνιαίο συνολικό σφάλμα | 50 μg | |
| Αίσθηση θερμοκρασίας μηδενικής προκατάληψης | Αίσθηση θερμοκρασίας μηδενικής παρεκκλίσεως | 50 μg/°C | |
| Λάθος μηνιαίου συντελεστή κλίμακας | Ετήσιο συνολικό σφάλμα με συντελεστή κλίμακας | 50 ppm | |
| Ευαισθησία θερμοκρασίας με παράγοντα κλίμακας | Ευαισθησία θερμοκρασίας με συντελεστή κλίμακας | 50 ppm/°C | |
| Πεδίο εισόδου | Δείκτης εύρους | ± 20g |
| Παράμετρος | Προδιαγραφές | Αξία | Σημειώσεις |
|---|---|---|---|
| Θέρμανση λειτουργίας | Περιβαλλοντικές επιδόσεις | -40°C-60°C | |
| Θέρμανση αποθήκευσης | Περιβαλλοντικές επιδόσεις | -45°C ∼70°C | |
| Ηλεκτρική τροφοδοσία | Γενικές απαιτήσεις | 18 ̊36V ((DC) | |
| Κατανάλωση ενέργειας | Σταθερή κατανάλωση ενέργειας | ≤ 12W | Κατανάλωση ισχύος εκκίνησης ≤ 25W |
| Πινάκια | Συνδεσιμότητα | Ονομασία σήματος | Χαρακτηριστικά σήματος |
|---|---|---|---|
| 1,14 | Εξωτερική τροφοδοσία | Η παροχή ενέργειας PCS είναι θετική | 24V |
| 2,15 | Σημείο παροχής ενέργειας PCS | Σημείο ισχύος | |
| 10 | Έξοδος σήματος 200 Hz | Δοκιμαστική μονάδα | Τα δεδομένα εξόδου της ΜΜΕ είναι θετικά |
| 9 | Έξοδος σήματος 200 Hz | Δελτίο ΕΚΑΧ | Αρνητικά δεδομένα εξόδου IMU |
| 7 | Σήμα συγχρονισμού | IMU_SYN+ | Σημάδι συγχρονισμού IMU θετικό |
| 6 | Σήμα συγχρονισμού | ΕΙΜΟ_ΣΥΝ | Αρνητικό σήμα συγχρονισμού IMU |
| Αριθμός byte | Σημασία | Τύπος δεδομένων | Διάρκεια | Περιγραφή |
|---|---|---|---|---|
| 1-4 | Κεφαλίδα πακέτου | Μη υπογεγραμμένο int | 4 bytes | 0x55,0x55,0x55 |
| 5-8 | Αριθμός πακέτων | Μη υπογεγραμμένο int | 4 bytes | Αξία εσωτερικής καταμέτρησης IMU |
| 9-12 | Χ δεδομένα γυροσκόπου | Μία μονάδα κυμαινόμενης μονάδας ακριβείας | 4 bytes | Αύξηση γωνίας (σταδιακά) |
| 13-16 | Πληροφορίες γυροσκόπου Y | Μία μονάδα κυμαινόμενης μονάδας ακριβείας | 4 bytes | Αύξηση γωνίας (σταδιακά) |
| 17-20 | Δεδομένα ζυροσκόπου Z | Μία μονάδα κυμαινόμενης μονάδας ακριβείας | 4 bytes | Αύξηση γωνίας (σταδιακά) |
| 21-24 | Χ δεδομένα επιταχυνόμετρου | Μία μονάδα κυμαινόμενης μονάδας ακριβείας | 4 bytes | Αύξηση ταχύτητας (M/S) |
| 25-28 | Y δεδομένα επιταχυνόμετρου | Μία μονάδα κυμαινόμενης μονάδας ακριβείας | 4 bytes | Αύξηση ταχύτητας (M/S) |
| 29-32 | Z δεδομένα επιταχυνόμετρου | Μία μονάδα κυμαινόμενης μονάδας ακριβείας | 4 bytes | Αύξηση ταχύτητας (M/S) |
| 33-34 | Χ θερμοκρασία επιταχυνόμετρου | Μη υπογεγραμμένο int | 2 bytes | Μέτρηση θερμοκρασίας |
| 35 | Αριθμός παλμών IO1 | Μη υπογεγραμμένο int | 1 byte | - |
| 36 | Αριθμός παλμών IO2 | Μη υπογεγραμμένο int | 1 byte | - |
| 37 | Θέση σήματος | Μη υπογεγραμμένο int | 1 byte | - |
| 38 | Σύνολο ελέγχου | Μη υπογεγραμμένο int | 1 byte | Σύνολο 1-37 bytes |
