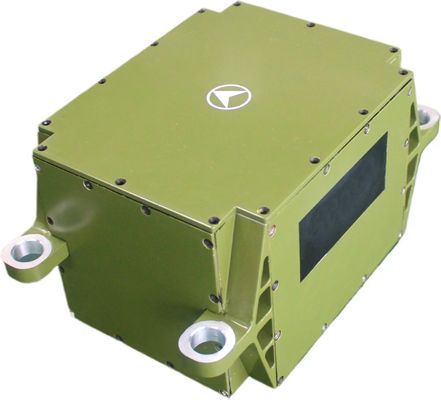

Μικρό μέγεθος Υψηλής ακρίβειας μονάδα αδράνειας λέιζερ TDL45IMU για περιβάλλοντα μεγάλων επιπτώσεων και δονήσεων

Name: Μικρό μέγεθος Υψηλής ακρίβειας μονάδα αδράνειας λέιζερ TDL45IMU για περιβάλλοντα μεγάλων επιπτώσεων και δονήσεων
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: Tdl45imu
Price: 10,250.00 USD
Availability: InStock

Βασικά χαρακτηριστικά

Επωνυμία Μάρκας: NAVI OPTICS

Αριθμός μοντέλου: Tdl45imu

Τόπος καταγωγής: ΚΙΝΑ

Πιστοποίηση: CCS

Ελάχιστη ποσότητα παραγγελίας: ένα σετ

Όροι πληρωμής: L/c, t/t

Τυπική συσκευασία: Κουτί χαρτοφυλακίου

TDL45IMU0 Laser Inertial Unit.pdf

PDF

Σύνοψη του προϊόντος

Μικρό μέγεθος Υψηλής ακρίβειας μονάδα αδράνειας λέιζερ TDL45IMU Αυτή η συμπαγή μονάδα αδράνειας λέιζερ προσφέρει εξαιρετική απόδοση με μικρό μέγεθος, ελαφρύ βάρος, χαμηλή κατανάλωση ενέργειας και υψηλή ακρίβεια.Αντέχει σε μεγάλες συγκρούσεις., περιβάλλοντα υψηλής δόνησης και υποστηρίζει καθαρό σχεδι...

Προσαρμοσμένα χαρακτηριστικά προϊόντος

Επισημαίνω

Μικρή αδρανειακή μονάδα υψηλής ακρίβειας TDL45IMU

,

Η μονάδα αδράνειας λέιζερ είναι ανθεκτική σε μεγάλες συγκρούσεις

,

Μονάδα μέτρησης IMU μεγάλης αντοχής σε δονήσεις

Σταθερότητα μηδενικής μεροληψίας (100S):

00,01°/ώρα

Επαναληψιμότητα μηδενικής προκατάληψης:

00,005°/ώρα

Συντελεστής κλίμακας πλήρους θερμοκρασίας:

≤5 ppm

Συντελεστής τυχαίας πορείας:

0,002 °/h

Εύρος εισόδου:

400 °/s

Περιγραφή προϊόντος

Μικρό μέγεθος Υψηλής ακρίβειας μονάδα αδράνειας λέιζερ TDL45IMU

Αυτή η συμπαγή μονάδα αδράνειας λέιζερ προσφέρει εξαιρετική απόδοση με μικρό μέγεθος, ελαφρύ βάρος, χαμηλή κατανάλωση ενέργειας και υψηλή ακρίβεια.Αντέχει σε μεγάλες συγκρούσεις., περιβάλλοντα υψηλής δόνησης και υποστηρίζει καθαρό σχεδιασμό δέσμης για διάφορες μη επανδρωμένες πλατφόρμες και συστήματα όπλων.

Επισκόπηση του προϊόντος

Σχεδιασμένο για απαιτητικές εφαρμογές, το TDL45IMU παρέχει δυναμική μέτρηση της γωνιακής κίνησης του φορέα και γραμμικές πληροφορίες κίνησης.Αερομεταφερόμενα, και πλατφόρμες πυραυλικών όπλων που απαιτούν συμπαγή, υψηλής ακρίβειας αδρανειακή πλοήγηση.

Προδιαγραφές απόδοσης

Δυναμικότητα γυροσκόπου

Παράμετρος	Προδιαγραφές	Αξία
Σταθερότητα μηδενικής μεροληψίας (100s)	Δείκτης μηδενικής μεροληψίας	00,01°/ώρα
Μηδενική επαναληψιμότητα μεροληψίας		00,005°/ώρα
Παράγοντας πλήρους κλίμακας θερμοκρασίας	Παράγοντας κλίμακας	≤ 5 ppm
Συντελεστής τυχαίας πορείας	Άλλοι δείκτες	00,002°/ώρα
Πεδίο εισόδου		400°/s

Απόδοση επιταχυντή

Παράμετρος	Προδιαγραφές	Αξία
Απόκλιση μηνιαίο συνολικό σφάλμα	Δείκτης απόκλισης	20 μg
Αίσθηση θερμοκρασίας μηδενικής προκατάληψης	Δείκτης μηδενικής μεροληψίας	20μg/°C
Λάθος συνολικού μεγέθους μηνιαίου μεγέθους	Παράγοντας κλίμακας	20 ppm
Ευαισθησία θερμοκρασίας με παράγοντα κλίμακας		20 ppm/°C
Πεδίο εισόδου	Δείκτης εμβέλειας	± 20g

Περιβαλλοντικές και γενικές προδιαγραφές

Παράμετρος	Προδιαγραφές	Αξία	Σημειώσεις
Θερμοκρασία λειτουργίας	Περιβαλλοντική απόδοση	-40°C-60°C
Θέρμανση αποθήκευσης		-45°C ∼70°C
Ηλεκτρική τροφοδοσία	Γενικές απαιτήσεις	18 ̊36V ((DC)
Σταθερή κατανάλωση ενέργειας		≤ 20W	Κατανάλωση ισχύος εκκίνησης ≤ 25W

Ηλεκτρικές διεπαφές

Πινάκια	Συνδεσιμότητα	Ονομασία σήματος	Χαρακτηριστικά σήματος
1,12	Εξωτερική τροφοδοσία	Η παροχή ενέργειας PCS είναι θετική	24V
2,13		Σημείο παροχής ενέργειας PCS	Σημείο ισχύος
3	Έξοδος σήματος 200 Hz	Δοκιμαστική μονάδα	Τα δεδομένα εξόδου της ΜΜΕ είναι θετικά
14		Δελτίο ΕΚΑΧ	Αρνητικά δεδομένα εξόδου IMU
6	Σήμα συγχρονισμού	IMU_SYN+	Σημάδι συγχρονισμού IMU θετικό
17		ΕΙΜΟ_ΣΥΝ	Αρνητικό σήμα συγχρονισμού IMU

Ορθολογική εμφάνιση και διαστάσεις

Μικρό μέγεθος Υψηλής ακρίβειας μονάδα αδράνειας λέιζερ TDL45IMU για περιβάλλοντα μεγάλων επιπτώσεων και δονήσεων 0
