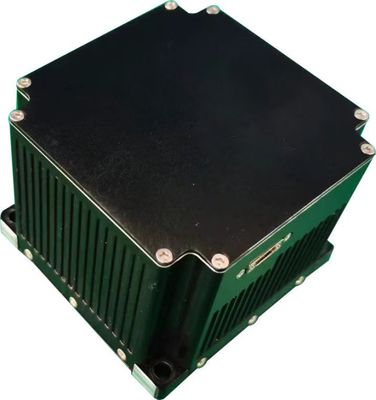

Ποιότητα Υψηλής ακρίβειας TDF37IMU0 Μονάδα αδράνειας οπτικών ινών με δυναμικές λειτουργίες μέτρησης και σταθερότητα μηδενικής προκατάληψης 0,2°/h εργοστάσιο

Υψηλής ακρίβειας TDF37IMU0 Μονάδα αδράνειας οπτικών ινών με δυναμικές λειτουργίες μέτρησης και σταθερότητα μηδενικής προκατάληψης 0,2°/h

Name: Υψηλής ακρίβειας TDF37IMU0 Μονάδα αδράνειας οπτικών ινών με δυναμικές λειτουργίες μέτρησης και σταθερότητα μηδενικής προκατάληψης 0,2°/h
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: TDF37IMU0
Price: 10,250.00 USD
Availability: InStock

Βασικά χαρακτηριστικά

Επωνυμία Μάρκας: NAVI OPTICS

Αριθμός μοντέλου: TDF37IMU0

Τόπος καταγωγής: ΚΙΝΑ

Πιστοποίηση: CCS

Ελάχιστη ποσότητα παραγγελίας: ένα σετ

Όροι πληρωμής: L/c, t/t

Τυπική συσκευασία: Κουτί χαρτοφυλακίου

TDF37IMU0 Fiber Optic Inertial Unit.pdf

PDF

Σύνοψη του προϊόντος

Υψηλής ακρίβειας μονάδα αδράνειας οπτικών ινών TDF37IMU0 Οι αδρανείς μονάδες οπτικών ινών προσφέρουν σημαντικά πλεονεκτήματα, όπως συμπαγές μέγεθος, ελαφρύ σχεδιασμό, χαμηλή κατανάλωση ενέργειας και υψηλή ακρίβεια.Αυτές οι μονάδες είναι σχεδιασμένες για καθαρό σχεδιασμό συστήματος δέσμης., που ανταπ...

Προσαρμοσμένα χαρακτηριστικά προϊόντος

Επισημαίνω

μονάδα μέτρησης αδράνειας οπτικών ινών

,

υψηλής ακρίβειας δυναμική μέτρηση IMU

,

TDF37IMU0 λειτουργίες αδρανειακής μονάδας

Σταθερότητα μηδενικής μεροληψίας (10S):

0.2°/h

Μεταβλητή θερμοκρασία μηδενική σταθερότητα μεροληψίας (100S):

0,5 °/h

0,5 °/ώρα παράγοντα κλίμακας μη γραμμικότητα:

≤20 ppm

Συντελεστής τυχαίας πορείας:

00,02°/√h

Εύρος εισόδου:

400 °/s

Περιγραφή προϊόντος

Υψηλής ακρίβειας μονάδα αδράνειας οπτικών ινών TDF37IMU0

Οι αδρανείς μονάδες οπτικών ινών προσφέρουν σημαντικά πλεονεκτήματα, όπως συμπαγές μέγεθος, ελαφρύ σχεδιασμό, χαμηλή κατανάλωση ενέργειας και υψηλή ακρίβεια.Αυτές οι μονάδες είναι σχεδιασμένες για καθαρό σχεδιασμό συστήματος δέσμης., που ανταποκρίνεται στις απαιτητικές απαιτήσεις των σύγχρονων μη επανδρωμένων πλατφορμών, των υποβρυχίων/τορπιλοφόρων όπλων και των διαφόρων χερσαίων, αερομεταφερόμενων και πυραυλικών πλατφορμών όπλων που απαιτούν μικρό συντελεστή φόρμας,εξοπλισμός μέτρησης αδρανείας υψηλής ακρίβειας με δυναμικές δυνατότητες μέτρησης για πληροφορίες γωνιακής και γραμμικής κίνησης φορέα.

Προδιαγραφές απόδοσης

Δυναμικότητα γυροσκόπου

Σχέδιο	Περιεχόμενο	Δείκτης
Δείκτης μηδενικής μεροληψίας	Σταθερότητα μηδενικής παρεκκλίσεως (10s)	0.2°/h
	Αλλακτική θερμοκρασία σταθερότητα μηδενικής παρεκκλίσεως (100s)	0.5°/h
Παράγοντας κλίμακας	Μη γραμμικότητα του συντελεστή κλίμακας	≤ 20 ppm
Άλλοι δείκτες	Συντελεστής τυχαίας πορείας	00,02°/√h
	Πεδίο εισόδου	400°/s

Απόδοση επιταχυντή

Σχέδιο	Περιεχόμενο	Δείκτης
Δείκτης απόκλισης	Μηδενική επαναληψιμότητα μεροληψίας	0.3mg
Δείκτης μηδενικής μεροληψίας	Αίσθηση θερμοκρασίας μηδενικής παρεκκλίσεως	50 μg/°C
Παράγοντας κλίμακας	Επαναληψιμότητα με συντελεστή κλίμακας	300 ppm
	Ευαισθησία θερμοκρασίας με συντελεστή κλίμακας	20 ppm/°C
Δείκτης εμβέλειας	Πεδίο εισόδου	± 20g

Χαρακτηριστικά μονάδας

Σχέδιο	Περιεχόμενο	Δείκτης	Σημείωση
Περιβαλλοντική απόδοση	Θερμοκρασία λειτουργίας	-40°C ∼65°C
	Θέρμανση αποθήκευσης	-40°C-60°C
Γενικές απαιτήσεις	Ηλεκτρική τροφοδοσία	18 ̊36V ((DC)
	Σταθερή κατανάλωση ενέργειας	≤ 8W	Κατανάλωση ισχύος εκκίνησης ≤ 15W

Ηλεκτρικές διεπαφές

Πινάκια	Συνδεσιμότητα	Ονομασία σήματος	Χαρακτηριστικά σήματος
1,2	Εξωτερική τροφοδοσία	Τροφοδοσία ηλεκτρικής ενέργειας PCS	24V
3,4		Ηλεκτρική τροφοδοσία PCS	Σημείο ισχύος
5	Έξοδος σήματος 200 Hz	Δοκιμαστική μονάδα	Τα δεδομένα εξόδου της ΜΜΕ είναι θετικά
6		Δελτίο ΕΚΑΧ	Αρνητικά δεδομένα εξόδου IMU
9	Σήμα συγχρονισμού	IMU_SYN+	Σημάδι συγχρονισμού IMU θετικό
10		ΕΙΜΟ_ΣΥΝ	Αρνητικό σήμα συγχρονισμού IMU

Ορθολογική εμφάνιση και διαστάσεις

Υψηλής ακρίβειας TDF37IMU0 Μονάδα αδράνειας οπτικών ινών με δυναμικές λειτουργίες μέτρησης και σταθερότητα μηδενικής προκατάληψης 0,2°/h 0
