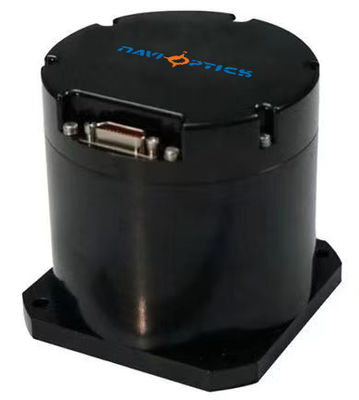

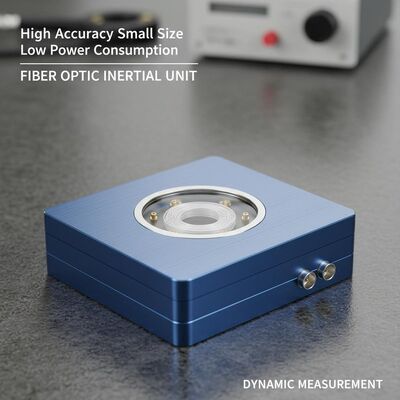

Ποιότητα Υψηλής ακρίβειας Μικρού μεγέθους Μικρή κατανάλωση ενέργειας Ινερτική μονάδα οπτικών ινών για δυναμική μέτρηση εργοστάσιο

Υψηλής ακρίβειας Μικρού μεγέθους Μικρή κατανάλωση ενέργειας Ινερτική μονάδα οπτικών ινών για δυναμική μέτρηση

Name: Υψηλής ακρίβειας Μικρού μεγέθους Μικρή κατανάλωση ενέργειας Ινερτική μονάδα οπτικών ινών για δυναμική μέτρηση
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: TDF42IMU-D
Price: 10,250.00 USD
Availability: InStock

Βασικά χαρακτηριστικά

Επωνυμία Μάρκας: NAVI OPTICS

Αριθμός μοντέλου: TDF42IMU-D

Τόπος καταγωγής: Κίνα

Ελάχιστη ποσότητα παραγγελίας: Navi Optics

Όροι πληρωμής: L/c, t/t

Τυπική συσκευασία: Κουτί χαρτοφυλακίου

Σύνοψη του προϊόντος

Το IMU οπτικών ινών υψηλής ακρίβειας TDF42IMU-D προσφέρει σταθερότητα γυροσκοπίου 0,05°/h και εύρος επιταχυνσιόμετρου ±20 g. Η συμπαγής, ανθεκτική σχεδίαση λειτουργεί από -40°C έως 60°C, ιδανική για μη επανδρωμένες πλατφόρμες και οπλικά συστήματα που απαιτούν ακριβή ανίχνευση κίνησης.

Προσαρμοσμένα χαρακτηριστικά προϊόντος

Επισημαίνω

lightweight fiber optic inertial unit

,

high accuracy IMU dynamic measurement

,

TDF71IMU0 inertial measurement unit

Περιγραφή προϊόντος

Υψηλή ακρίβεια και σταθερότητα TDF42IMU-D Μονάδα αδράνειας οπτικών ινών

Μονάδα μέτρησης αδράνειας οπτικών ινών μονό & διπλού άξονα

Επισκόπηση του προϊόντος

Οι μονάδες αδράνειας οπτικών ινών προσφέρουν σημαντικά πλεονεκτήματα, συμπεριλαμβανομένου του συμπαγούς μεγέθους, της ελαφριάς κατασκευής, της χαμηλής κατανάλωσης ενέργειας και της υψηλής ακρίβειας.μονοάξονας, και διαμορφώσεις διαμόρφωσης διπλού άξονα, καθιστώντας τους ιδανικούς για σύγχρονες μη επανδρωμένες πλατφόρμες, υποβρύχια/τορπιλοφόρα όπλα και συστήματα όπλων εδάφους/αεροπορικών που απαιτούν μικρό συντελεστή μορφής,Εξοπλισμός μέτρησης αδρανείας υψηλής ακρίβειας με δυναμικές δυνατότητες ανίχνευσης γωνιακής και γραμμικής κίνησης.

Προδιαγραφές απόδοσης

Συστατικό	Παράμετρος	Προδιαγραφές	Σημειώσεις
Δυναμικότητα γυροσκόπου	Σταθερότητα μηδενικής μεροληψίας (100s)	00,05°/ώρα
	Σταθερότητα μηδενικής προκατάληψης (10s)	0.1°/h
	Αλλακτική θερμοκρασία Σταθερότητα μηδενικής μεροληψίας	0.5°/h
	Παράγοντας πλήρους κλίμακας θερμοκρασίας	≤ 200 ppm
	Συντελεστής τυχαίας πορείας	00,01°/√h
	Πεδίο εισόδου	400°/s
Απόδοση επιταχυντή	Απόκλιση μηνιαίο συνολικό σφάλμα	50 μg
	Αίσθηση θερμοκρασίας μηδενικής προκατάληψης	50 μg/°C
	Λάθος συνολικού μεγέθους μηνιαίου μεγέθους	50 ppm
	Ευαισθησία θερμοκρασίας με παράγοντα κλίμακας	50 ppm/°C
	Πεδίο εισόδου	± 20g
	Χαρακτηριστικά συστήματος
Περιβαλλοντική απόδοση	Θέρμανση λειτουργίας	-40°C έως 60°C
	Θέρμανση αποθήκευσης	-45°C έως 70°C
	Ηλεκτρική τροφοδοσία	18-36V συνεχής
	Σταθερή κατανάλωση ενέργειας	≤ 12W	Κατανάλωση ισχύος εκκίνησης ≤ 25W

Ηλεκτρικές διεπαφές

Η αδρανειακή μονάδα διαθέτει εξωτερικές ηλεκτρικές διεπαφές, συμπεριλαμβανομένης της παροχής ενέργειας, της διεπαφής επικοινωνίας RS422 και της διεπαφής Ethernet 100Mbps.Το μοντέλο εξωτερικής ηλεκτρικής πρίζας είναι J30JM-15ZKP43, με το αντίστοιχο μοντέλο πρίζας J30J-15TJL.

Πινάκια	Συνδεσιμότητα	Ονομασία σήματος	Χαρακτηριστικά σήματος
1,2	Εξωτερική τροφοδοσία	Η παροχή ενέργειας PCS είναι θετική.	24V
3,4	Σημείο τροφοδοσίας ηλεκτρικής ενέργειας PCS	Σημείο ισχύος
5	Έξοδος σήματος 200Hz	Δοκιμαστική μονάδα	Τα δεδομένα της μονάδας IMU είναι θετικά.
6		Δελτίο ΕΚΑΧ	Αρνητική έξοδος δεδομένων IMU
9	Σήμα συγχρονισμού	Δοκιμαστική μονάδα	Σημάδι συγχρονισμού IMU θετικό
10		Δοκιμαστική μονάδα	Αρνητικό σήμα συγχρονισμού

Πρωτόκολλο επικοινωνίας

Το RS422 σειριακή πύλη 1 εκπέμπει τρία κανάλια πληροφοριών αύξησης γωνίας, τρία κανάλια πληροφοριών αύξησης ταχύτητας, πληροφορίες μέτρησης IO,και πληροφορίες θερμοκρασίας σε συχνότητα δεδομένων 200 Hz (ακατέργαστες τιμές παρατήρησης χωρίς παρεμβολή αντισταθμίζονται για σφάλματα)
RS422 serial port 2 outputs time synchronization signal at sampling time 1 (valid rising edge representing inertial sensor sampling time) as RS422 differential signal with 10±2μs pulse width and 5ms±20μs sampling signal interval
Ο χρόνος καθιέρωσης του επιπέδου ανόδου και πτώσης της άκρης δεν υπερβαίνει τα 100ns.
Η μετάδοση δεδομένων από τη σειριακή πύλη 1 αρχίζει 50μs μετά την εκπομπή της αυξανόμενης άκρης

Πρωτόκολλο δεδομένων εξόδου

Παράμετροι επικοινωνίας:
• Ποσοστό Baud: 460.800 βάσεις
• Φόρμα εξόδου: RS422, 1 start bit, 1 stop bit, 8 data bits, χωρίς σύνολο ελέγχου
• Συχνότητα δεδομένων: 200Hz
• Τάξη των bytes: Πρώτα τα χαμηλά byte, μετά τα υψηλά byte
• Μη καθορισμένα bits προεπιλεγμένα σε 0

Αριθμός byte	Σημασία	Τύπος δεδομένων	Διάρκεια	Περιγραφή
1-4	Κεφαλίδα πακέτου	ασημασμένο int	4 bytes	0x55,0x55,0x55
5-8	Αριθμός πακέτων	ασημασμένο int	4 bytes	Αξία εσωτερικού μετρήματος IMU
9-12	X Δεδομένα γυροσκόπου	Μονή πλωτή μονάδα ακριβείας	4 bytes	Αύξηση γωνίας (σε βαθμούς)
12-16	Y Δεδομένα γυροσκόπου	Μονή πλωτή μονάδα ακριβείας	4 bytes	Αύξηση γωνίας (σε βαθμούς)
16-20	Z Δεδομένα γυροσκόπου	Μονή πλωτή μονάδα ακριβείας	4 bytes	Αύξηση γωνίας (σε βαθμούς)
21-24	X Δεδομένα επιταχυντή	Μονή πλωτή μονάδα ακριβείας	4 bytes	Αύξηση ταχύτητας (m/s)
25-28	Y Δεδομένα επιταχυντή	Μονή πλωτή μονάδα ακριβείας	4 bytes	Αύξηση ταχύτητας (m/s)
29-32	Z Δεδομένα επιταχυντή	Μονή πλωτή μονάδα ακριβείας	4 bytes	Αύξηση ταχύτητας (m/s)
33-34	X Θερμοκρασία επιταχυντή	ασημασμένο int	2 bytes	Μέτρηση θερμοκρασίας
35	Αριθμός σφυγμών IO1	ασημασμένο int	1 byte	-
36	Αριθμός σφυγμών IO2	ασημασμένο int	1 byte	-
37	Θέση σήματος	ασημασμένο int	1 byte	-
38	Σύνολο ελέγχου	ασημασμένο int	1 byte	Σύνολο bytes 1-37

Σημειώσεις ερμηνείας δεδομένων:
• Τα δεδομένα του γυροσκόπου στους άξονες X, Y και Z αντιπροσωπεύουν αυξήσεις γωνίας μετρούμενες σε μοίρες
• Τα δεδομένα του επιταχυνόμετρου στον άξονα X, Y και Z αντιπροσωπεύουν αυξήσεις ταχύτητας μετρούμενες σε μέτρα ανά δευτερόλεπτο
• Μονάδα θερμοκρασίας: βαθμοί, θετικό=(D33+D34*256) *0.01, αρνητικό=(D33+D34*256-65536) *0.01
• Λεπτομέρειες για τον ορισμό της σημαίας παρέχονται στο προσάρτημα 1 (β)

Φυσικές Διαστάσεις

Υψηλής ακρίβειας Μικρού μεγέθους Μικρή κατανάλωση ενέργειας Ινερτική μονάδα οπτικών ινών για δυναμική μέτρηση 0

Μέγεθος:90 * 90 * 78 mm (διαφορά ±1 mm, χωρίς συνδέσμους)
Βάρος:≤ 900 g

Ετικέτες

fiber optic inertial measurement unit

small fiber optic inertial unit

low power IMU sensor
