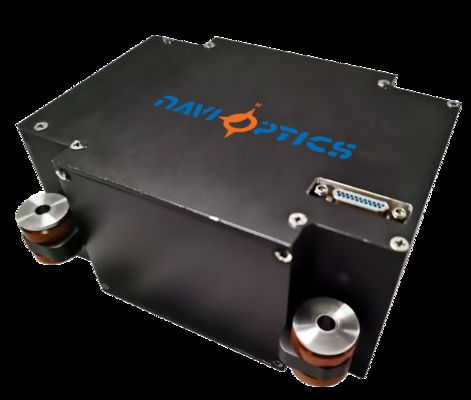

TDF42IMU0 Μονάδα αδράνειας οπτικών ινών Η μονάδα αδράνειας οπτικών ινών TDF42IMU0 προσφέρει συμπαγές μέγεθος, ελαφριά κατασκευή, χαμηλή κατανάλωση ενέργειας και υψηλή απόδοση ακρίβειας.Σχεδιασμένα για απαιτητικές εφαρμογές με σημαντικές επιπτώσεις και δονήσεις, αυτή η μονάδα είναι ιδανική για μικρές...
| Παράμετρος | Προδιαγραφές | Αξία |
|---|---|---|
| Σταθερότητα μηδενικής μεροληψίας (100s) | Μηδενική σταθερότητα προκατάληψης | 00,05°/ώρα |
| Σταθερότητα μηδενικής προκατάληψης (10s) | Μηδενική σταθερότητα προκατάληψης | 0.1°/h |
| Μεταβλητή θερμοκρασία μηδενική προκατάληψη | Σταθερότητα | 0.1°/h |
| Παράγοντας κλίμακας | Συντελεστής πλήρους κλίμακας θερμοκρασίας | ≤ 200 ppm |
| Συντελεστής τυχαίας πορείας | Άλλοι δείκτες | 00,01°/ώρα |
| Πεδίο εισόδου | Μέτρηση γωνιακής ταχύτητας | 400°/s |
| Παράμετρος | Προδιαγραφές | Αξία |
|---|---|---|
| Απόκλιση μηνιαίο σφάλμα | Σφάλμα συνολικής απόκλισης | 50 μg |
| Αίσθηση θερμοκρασίας μηδενικής προκατάληψης | Δείκτης μηδενικής προκατάληψης | 50 μg/°C |
| Λάθος μηνιαίου συντελεστή κλίμακας | Λάθος συνολικού συντελεστή κλίμακας | 50 ppm |
| Ευαισθησία θερμοκρασίας με παράγοντα κλίμακας | Ευαισθησία θερμοκρασίας με συντελεστή κλίμακας | 50 ppm/°C |
| Πεδίο εισόδου | Μέτρηση επιτάχυνσης | ± 20g |
| Πινάκια | Συνδεσιμότητα | Ονομασία σήματος | Χαρακτηριστικά σήματος |
|---|---|---|---|
| 1,14 | Εξωτερική τροφοδοσία | Η παροχή ενέργειας PCS είναι θετική | 24V |
| 2,15 | Σημείο παροχής ενέργειας PCS | Σημείο ισχύος | - |
| 10 | Έξοδος σήματος 200 Hz | Δοκιμαστική μονάδα | Τα δεδομένα εξόδου της ΜΜΕ είναι θετικά |
| 9 | Έξοδος σήματος 200 Hz | Δελτίο ΕΚΑΧ | Αρνητικά δεδομένα εξόδου IMU |
| 7 | Σήμα συγχρονισμού | IMU_SYN+ | Σημάδι συγχρονισμού IMU θετικό |
| 6 | Σήμα συγχρονισμού | ΕΙΜΟ_ΣΥΝ | Αρνητικό σήμα συγχρονισμού IMU |
| ΣΔ | Σημασία | Τύπος δεδομένων | Διάρκεια | Περιγραφή |
|---|---|---|---|---|
| 1-4 | Κεφαλίδα πακέτου | ασημασμένο int | 4 bytes | 0x55,0x55,0x55 |
| 5-8 | Αριθμός πακέτων | ασημασμένο int | 4 bytes | Αξία εσωτερικής καταμέτρησης IMU |
| 9-12 | X Δεδομένα γυροσκόπου | Μία μονάδα κυμαινόμενης μονάδας ακριβείας | 4 bytes | Αύξηση γωνίας (σταδιακά) |
| 13-16 | Y Δεδομένα γυροσκόπου | Μία μονάδα κυμαινόμενης μονάδας ακριβείας | 4 bytes | Αύξηση γωνίας (σταδιακά) |
| 17-20 | Z Δεδομένα γυροσκόπου | Μία μονάδα κυμαινόμενης μονάδας ακριβείας | 4 bytes | Αύξηση γωνίας (σταδιακά) |
| 21-24 | X Δεδομένα επιταχυντή | Μία μονάδα κυμαινόμενης μονάδας ακριβείας | 4 bytes | Αυξητική ταχύτητα (m/s) |
| 25-28 | Y Δεδομένα επιταχυντή | Μία μονάδα κυμαινόμενης μονάδας ακριβείας | 4 bytes | Αυξητική ταχύτητα (m/s) |
| 29-32 | Z Δεδομένα επιταχυντή | Μία μονάδα κυμαινόμενης μονάδας ακριβείας | 4 bytes | Αυξητική ταχύτητα (m/s) |
| 33-34 | X Θερμοκρασία επιταχυντή | ασημασμένο int | 2 bytes | Μέτρηση θερμοκρασίας |
| 35 | Αριθμός σφυγμών IO1 | ασημασμένο int | 1 byte | - |
| 36 | Αριθμός σφυγμών IO2 | ασημασμένο int | 1 byte | - |
| 37 | Θέση σήματος | ασημασμένο int | 1 byte | - |
| 38 | Σύνολο ελέγχου | ασημασμένο int | 1 byte | Σύνολο bytes 1-37 |
