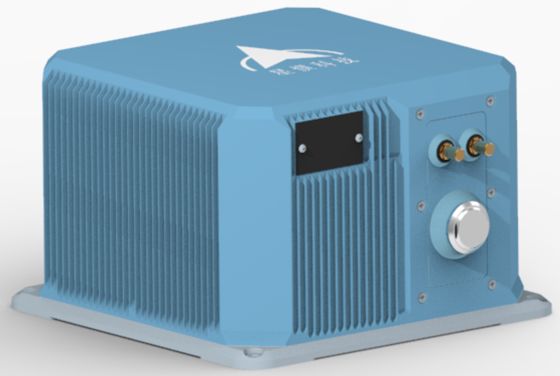

Ποιότητα Μικρό μέγεθος TDFG99IMU Ινερσιακή μονάδα οπτικών ινών με υψηλή ακρίβεια και ελαφρύ βάρος για δυναμική μέτρηση εργοστάσιο

Μικρό μέγεθος TDFG99IMU Ινερσιακή μονάδα οπτικών ινών με υψηλή ακρίβεια και ελαφρύ βάρος για δυναμική μέτρηση

Name: Μικρό μέγεθος TDFG99IMU Ινερσιακή μονάδα οπτικών ινών με υψηλή ακρίβεια και ελαφρύ βάρος για δυναμική μέτρηση
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: Tdfg99imu
Price: 10,250.00 USD
Availability: InStock

Βασικά χαρακτηριστικά

Επωνυμία Μάρκας: NAVI OPTICS

Αριθμός μοντέλου: Tdfg99imu

Τόπος καταγωγής: ΚΙΝΑ

Πιστοποίηση: CCS

Ελάχιστη ποσότητα παραγγελίας: ένα σετ

Όροι πληρωμής: L/c, t/t

Τυπική συσκευασία: Κουτί χαρτοφυλακίου

TDF99IMU0 Fiber Optic Inertial Unit.pdf

PDF

Σύνοψη του προϊόντος

Μικρό μέγεθος TDFG99IMU Ινερσιακή μονάδα οπτικών ινών Αυτή η συμπαγή, ελαφριά μονάδα αδράνειας από οπτικές ίνες παρέχει υψηλή ακρίβεια με χαμηλή κατανάλωση ενέργειας.εξασφαλίζει αξιόπιστη απόδοση σε περιβάλλοντα υψηλής έντασης και υψηλών δονήσεωνΙδανικό για καθαρές εφαρμογές strapdown, πληροί τις απ...

Προσαρμοσμένα χαρακτηριστικά προϊόντος

Επισημαίνω

Μικρή αδρανειακή μονάδα οπτικών ινών

,

Αισθητήρας Imu υψηλής ακρίβειας

,

ελαφριά μονάδα μέτρησης αδράνειας

Σταθερότητα μηδενικής μεροληψίας (100S):

00,005°/ώρα

Σταθερότητα μηδενικής μεροληψίας (10S):

00,01°/ώρα

Μεταβλητή θερμοκρασία μηδενική σταθερότητα μεροληψίας:

00,02°/ώρα

Συντελεστής κλίμακας πλήρους θερμοκρασίας:

≤150ppm

Συντελεστής τυχαίας πορείας:

0,001 °/h

Εύρος εισόδου:

400 °/s

Περιγραφή προϊόντος

Μικρό μέγεθος TDFG99IMU Ινερσιακή μονάδα οπτικών ινών

Αυτή η συμπαγή, ελαφριά μονάδα αδράνειας από οπτικές ίνες παρέχει υψηλή ακρίβεια με χαμηλή κατανάλωση ενέργειας.εξασφαλίζει αξιόπιστη απόδοση σε περιβάλλοντα υψηλής έντασης και υψηλών δονήσεωνΙδανικό για καθαρές εφαρμογές strapdown, πληροί τις απαιτητικές απαιτήσεις της επόμενης γενιάς μη επανδρωμένων πλατφορμών, υποβρύχια/τορπιλοφόρα συστήματα, και γη, αεροπορικά,και πλατφόρμες πυραυλικών όπλων που απαιτούν μικροσκοπική αλλά υψηλής ακρίβειας τεχνολογία αδράνειας.

Βασικά χαρακτηριστικά

Σύνθετο, ελαφρύ σχεδιασμό με χαμηλή κατανάλωση ενέργειας
Τεχνολογία οπτικών ινών υψηλής ακρίβειας
Οκτά σημεία αποσβεσμού δονήσεων για περιβάλλοντα υψηλής έντασης
Διορθωτικό για καθαρές εφαρμογές δέσμης
Δυναμική μέτρηση γωνιακής και γραμμικής κίνησης
Συμβατό με μη επανδρωμένες πλατφόρμες επόμενης γενιάς

Προδιαγραφές απόδοσης

Δυναμικότητα γυροσκόπου

Δείκτης επιδόσεων	Προδιαγραφές	Αξία
Σταθερότητα μηδενικής μεροληψίας (100s)	Σταθερότητα μηδενικής προκατάληψης	00,005°/ώρα
Σταθερότητα μηδενικής προκατάληψης (10s)	Σταθερότητα μηδενικής προκατάληψης	00,01°/ώρα
Μεταβλητή θερμοκρασία μηδενική προκατάληψη	Σταθερότητα μηδενικής προκατάληψης	00,02°/ώρα
Παράγοντας κλίμακας	Παράγοντας πλήρους κλίμακας θερμοκρασίας	≤ 150 ppm
Συντελεστής τυχαίας πορείας	Άλλοι δείκτες	00,001°/ώρα
Πεδίο εισόδου	Άλλοι δείκτες	400°/s

Απόδοση επιταχυντή

Δείκτης επιδόσεων	Προδιαγραφές	Αξία
Απόκλιση μηνιαίο συνολικό σφάλμα	Δείκτης απόκλισης	20 μg
Αίσθηση θερμοκρασίας μηδενικής προκατάληψης	Δείκτης μηδενικής μεροληψίας	20μg/°C
Λάθος συνολικού μεγέθους μηνιαίου μεγέθους	Παράγοντας κλίμακας	20 ppm
Ευαισθησία θερμοκρασίας με παράγοντα κλίμακας	Παράγοντας κλίμακας	20 ppm/°C
Πεδίο εισόδου	Δείκτης εμβέλειας	± 20g

Χαρακτηριστικά μονάδας

Κατηγορία	Προδιαγραφές	Αξία	Σημειώσεις
Περιβαλλοντική απόδοση	Θερμοκρασία λειτουργίας	-40°C-60°C
Περιβαλλοντική απόδοση	Θέρμανση αποθήκευσης	-45°C ∼70°C
Γενικές απαιτήσεις	Ηλεκτρική τροφοδοσία	18 ̊36V ((DC)
Γενικές απαιτήσεις	Σταθερή κατανάλωση ενέργειας	≤ 15W	Κατανάλωση ισχύος εκκίνησης ≤ 25W

Ηλεκτρικές διεπαφές

Πινάκια	Συνδεσιμότητα	Ονομασία σήματος	Χαρακτηριστικά σήματος
39,40	Εξωτερική τροφοδοσία	Η παροχή ενέργειας PCS είναι θετική	24V
41,42	Εξωτερική τροφοδοσία	Σημείο παροχής ενέργειας PCS	Σημείο ισχύος
5	Έξοδος σήματος 200 Hz	Δοκιμαστική μονάδα	Τα δεδομένα εξόδου της ΜΜΕ είναι θετικά
6	Έξοδος σήματος 200 Hz	Δελτίο ΕΚΑΧ	Αρνητικά δεδομένα εξόδου IMU
9	Σήμα συγχρονισμού	IMU_SYN+	Σημάδι συγχρονισμού IMU θετικό
10	Σήμα συγχρονισμού	ΕΙΜΟ_ΣΥΝ	Αρνητικό σήμα συγχρονισμού IMU

Ορθολογική εμφάνιση και διαστάσεις

Μικρό μέγεθος TDFG99IMU Ινερσιακή μονάδα οπτικών ινών με υψηλή ακρίβεια και ελαφρύ βάρος για δυναμική μέτρηση 0
