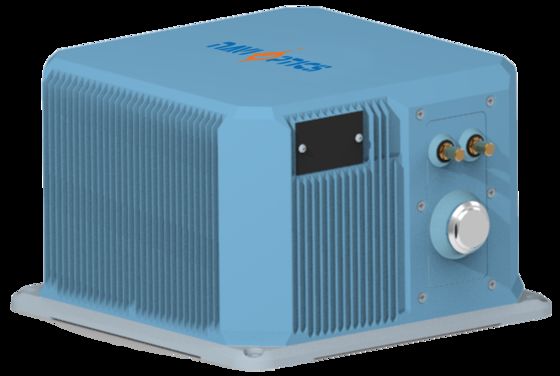

Ποιότητα Υψηλής ακρίβειας TDF99IMU-D μονάδα αδράνειας οπτικών ινών με υψηλή αντοχή σε κραδασμούς και δονήσεις και μικρό μέγεθος εργοστάσιο

Υψηλής ακρίβειας TDF99IMU-D μονάδα αδράνειας οπτικών ινών με υψηλή αντοχή σε κραδασμούς και δονήσεις και μικρό μέγεθος

Name: Υψηλής ακρίβειας TDF99IMU-D μονάδα αδράνειας οπτικών ινών με υψηλή αντοχή σε κραδασμούς και δονήσεις και μικρό μέγεθος
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: TDFG99IMU0
Price: 10,250.00 USD
Availability: InStock

Βασικά χαρακτηριστικά

Επωνυμία Μάρκας: NAVI OPTICS

Αριθμός μοντέλου: TDFG99IMU0

Τόπος καταγωγής: Κίνα

Όροι πληρωμής: L/C,T/T

Τυπική συσκευασία: Κουτί χαρτοφυλακίου

Σύνοψη του προϊόντος

IMU οπτικών ινών υψηλής ακρίβειας με σταθερότητα γυροσκοπίου 0,005°/h, εύρος επιταχυνσιόμετρου ±20 g και εξαιρετική αντοχή σε κραδασμούς/κραδασμούς. Πιστοποιημένο για στρατιωτικές εφαρμογές συμπεριλαμβανομένων UAV, πυραύλων και τορπίλων. Συμπαγής σχεδιασμός με μείωση κραδασμών 8 σημείων και στιβαρό εύρος λειτουργίας -40°C έως 60°C.

Προσαρμοσμένα χαρακτηριστικά προϊόντος

Επισημαίνω

Αδρανειακή μονάδα οπτικών ινών υψηλής ακρίβειας

,

Μονάδα μέτρησης αδρανείας υψηλής αντίστασης κραδασμών και κραδασμών

,

IMU μικρού μεγέθους

Περιγραφή προϊόντος

Υψηλής ακρίβειας TDF99IMU-D μονάδα αδράνειας οπτικών ινών

Προηγμένη μονάδα μέτρησης αδρανείας οπτικών ινών με εξαιρετική αντοχή σε κρούσεις και δονήσεις για απαιτητικές βιομηχανικές και αμυντικές εφαρμογές.

Επισκόπηση του προϊόντος

Αυτή η συμπαγή μονάδα αδράνειας οπτικών ινών διαθέτει μικρό μέγεθος, ελαφρύ σχεδιασμό, χαμηλή κατανάλωση ενέργειας και υψηλή ακρίβεια.αντέχει σε ακραίες συγκρούσεις και δονήσειςΙδανικό για εφαρμογές καθαρής δέσμευσης σε μη επανδρωμένες πλατφόρμες, συστήματα τορπιλών και πλατφόρμες χερσαίων/αερομεταφερόμενων/πυραυλικών όπλων που απαιτούν συμπαγή, υψηλής ακρίβειας μέτρηση αδράνειας.

Προδιαγραφές απόδοσης

Συστατικό	Παράμετρος	Προδιαγραφές
Δυναμικότητα γυροσκόπου	Σταθερότητα μηδενικής μεροληψίας (100s)	00,005°/ώρα
	Σταθερότητα μηδενικής προκατάληψης (10s)	00,01°/ώρα
	Μεταβλητή θερμοκρασία μηδενική προκατάληψη	00,02°/ώρα
	Παράγοντας πλήρους κλίμακας θερμοκρασίας	≤ 150 ppm
	Συντελεστής τυχαίας πορείας	00,001°/ώρα
	Πεδίο εισόδου	400°/s
Απόδοση επιταχυντή	Απόκλιση μηνιαίο σφάλμα	20 μg
	Αίσθηση θερμοκρασίας μηδενικής προκατάληψης	20μg/°C
	Λάθος μηνιαίου συντελεστή κλίμακας	20 ppm
	Ευαισθησία θερμοκρασίας με παράγοντα κλίμακας	20 ppm/°C
	Πεδίο εισόδου	± 20g
Χαρακτηριστικά συστήματος	Θέρμανση λειτουργίας	-40°C έως 60°C
	Θέρμανση αποθήκευσης	-45°C έως 70°C
	Ηλεκτρική τροφοδοσία	18-36V συνεχής
	Κατανάλωση ενέργειας	≤15W (Αρχική ισχύ ≤25W)

Πρωτόκολλο επικοινωνίας

Το πρωτόκολλο περιλαμβάνει ακατέργαστα δεδομένα IMU, εντολές χρήστη, αρχεία δορυφορικής πλοήγησης,και τα αποτελέσματα πλοήγησης.

Μπαϊτ	Περιεχόμενο	Τύπος	Περιγραφή
1-2	Κεφαλίδα πλαισίου	char	0x5A, 0x54
3	Διάστημα πλαισίου	char	0x1E
4	Ταυτοποίηση πλαισίου	char	0x04
5-8	Αριθμός πλαισίου	ετ	Συγκέντρωση 200 Hz
9-11	X Επιταχυνόμετρος	char*3	Βλέπε σημείωση 1
12-14	Y επιταχυνόμετρος	char*3
15-17	Z Επιταχυνόμετρος	char*3
18-20	X Γυροσκόπιο	char*3	Βλέπε σημείωση 2
21-23	Γυροσκόπιο Y	char*3
24-26	Z Γυροσκόπιο	char*3
27-33	Διατηρημένο	char/int/short
34	Σύνολο ελέγχου		Συνολικά 4-33 bytes

Σημειώσεις για την επεξεργασία δεδομένων

Σημείωση 1 - Αύξηση ταχύτητας:5 ms έξοδος επιταχυνόμετρου επεξεργασμένη μέσω στρογγυλοποίησης με ακέραιους αριθμούς και εύρος που περιορίζεται σε [0,1e7), μεταδίδοντας τα τελευταία 3 bytes.

Σημείωση 2 - Αύξηση γωνίας:5 ms έξοδος γυροσκόπου επεξεργασμένη μέσω στρογγυλοποίησης με ακέραιους αριθμούς και εύρος που περιορίζεται σε [0,1e7), μεταδίδοντας τα τελευταία 3 bytes.

Ηλεκτρικές διεπαφές

Οι εξωτερικές διεπαφές περιλαμβάνουν ισχύ, επικοινωνία RS422 και Ethernet 100Mbps μέσω πρίζας JY27496E17E42PN-H.

Πινάκια	Σύνδεση	Ονομασία σήματος	Χαρακτηριστικά
39,40	Εξωτερική ισχύς	Δυναμικό PCS θετικό	24V
41,42	Σημείο ισχύος	Ηλεκτρική γωνία PCS	Σημείο ισχύος
5	Έξοδος 200 Hz	Δοκιμαστική μονάδα	Τα δεδομένα εξόδου της ΜΜΕ είναι θετικά
6	Έξοδος 200 Hz	Δελτίο ΕΚΑΧ	Αρνητικά δεδομένα εξόδου IMU
9	Συγχρονισμός	IMU_SYN+	Σημάδι συγχρονισμού IMU θετικό
10	Συγχρονισμός	ΕΙΜΟ_ΣΥΝ	Αρνητικό σήμα συγχρονισμού

Φυσικές προδιαγραφές

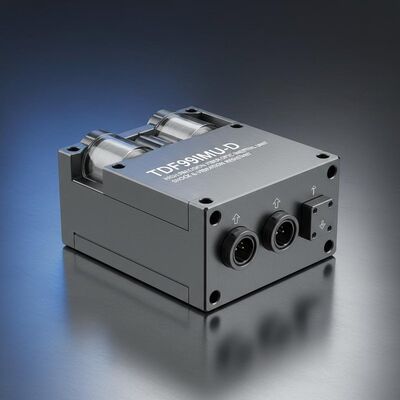

Υψηλής ακρίβειας TDF99IMU-D μονάδα αδράνειας οπτικών ινών με υψηλή αντοχή σε κραδασμούς και δονήσεις και μικρό μέγεθος 0

Μέγεθος: 188 mm * 188 mm * 1215 mm (± 1 mm, χωρίς συνδέσμους)
Βάρος: ≤ 4,7 kg
