TDF61IMU0: Συμπαγής IMU οπτικών ινών με σταθερότητα γυροσκοπίου 0,03°/h & εύρος επιταχυνσιόμετρου ±20 g. Χαμηλή ισχύς (≤15W), λειτουργία -40℃ έως 60℃. Ιδανικό για επίγειες/αεροπορικές πλατφόρμες όπλων που απαιτούν υψηλή ακρίβεια σε ελάχιστο χώρο.

Προσαρμοσμένα χαρακτηριστικά προϊόντος

Επισημαίνω

small size fiber optic inertial unit

,

high-precision IMU for weapon platforms

,

airborne inertial measurement unit with warranty

Περιγραφή προϊόντος

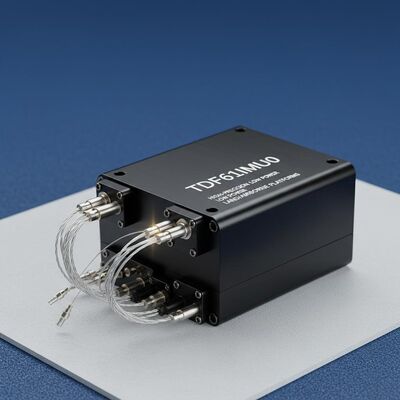

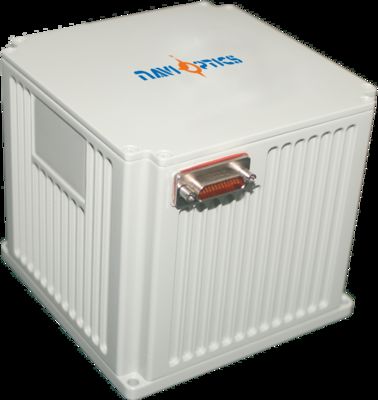

Μικρό μέγεθος και υψηλής ακρίβειας μονάδα αδράνειας TDF61IMU0 οπτικών ινών

Σχεδιασμένο για χρήση σε χερσαίες και αερομεταφερόμενες πλατφόρμες όπλων, με συμπαγές διαστάσεις και εξαιρετική ακρίβεια.

Επισκόπηση του προϊόντος

Οι μονάδες αδράνειας οπτικών ινών προσφέρουν σημαντικά πλεονεκτήματα, όπως μικρό μέγεθος, ελαφρύ βάρος, χαμηλή κατανάλωση ενέργειας και υψηλή ακρίβεια.και διπλής άξονας διαμόρφωση αδράνειας διαμορφώσεις, καθιστώντας τους ιδανικούς για νέες μη επανδρωμένες πλατφόρμες, όπλα νερού/τορπιλών και χερσαίες/αεροπορικές πλατφόρμες όπλων που απαιτούν συμπαγή,Εξοπλισμός μέτρησης αδρανείας υψηλής ακρίβειας με δυναμικές δυνατότητες μέτρησης γωνιακής και γραμμικής κίνησης.

Προδιαγραφές απόδοσης

Δείκτες απόδοσης γυροσκόπου

Παράμετρος	Προδιαγραφές	Αξία
Σταθερότητα μηδενικής μεροληψίας (100s)	Μηδενική σταθερότητα προκατάληψης	00,03°/ώρα
Σταθερότητα μηδενικής προκατάληψης (10s)	Μηδενική σταθερότητα προκατάληψης	00,05°/ώρα
Μεταβλητή θερμοκρασία μηδενική προκατάληψη	Μηδενική σταθερότητα προκατάληψης	0.1°/h
Παράγοντας κλίμακας	Συντελεστής πλήρους κλίμακας θερμοκρασίας	≤ 150 ppm
Συντελεστής τυχαίας πορείας	Άλλοι δείκτες	00,003°/√h
Πεδίο εισόδου	Πεδίο εισόδου	600°/s

Δείκτες απόδοσης επιταχυντή

Παράμετρος	Προδιαγραφές	Αξία
Απόκλιση μηνιαίο συνολικό σφάλμα	Δείκτης απόκλισης	50 μg
Αίσθηση θερμοκρασίας μηδενικής προκατάληψης	Δείκτης μηδενικής προκατάληψης	50 μg/°C
Λάθος συνολικού μεγέθους μηνιαίου μεγέθους	Συντελεστής κλίμακας	50 ppm
Ευαισθησία θερμοκρασίας με παράγοντα κλίμακας	Συντελεστής κλίμακας	50 ppm/°C
Πεδίο εισόδου	Δείκτης εύρους	± 20g

Χαρακτηριστικά ολόκληρης της μηχανής

Παράμετρος	Προδιαγραφές	Αξία	Σημειώσεις
Θερμοκρασία λειτουργίας	Περιβαλλοντικές επιδόσεις	-40°C-60°C
Θέρμανση αποθήκευσης	Περιβαλλοντικές επιδόσεις	-45°C ∼70°C
Ηλεκτρική τροφοδοσία	Γενικές απαιτήσεις	18 ̊36V ((DC)
Σταθερή κατανάλωση ενέργειας	Γενικές απαιτήσεις	≤ 15W	Κατανάλωση ισχύος εκκίνησης ≤ 25W

Ηλεκτρικές διεπαφές

Οι εξωτερικές ηλεκτρικές διεπαφές περιλαμβάνουν διεπαφή τροφοδοσίας, διεπαφή επικοινωνίας RS422 και διεπαφή Ethernet 100Mbps.

Πινάκια	Συνδεσιμότητα	Ονομασία σήματος	Χαρακτηριστικά σήματος
1,14	Εξωτερική τροφοδοσία	Η παροχή ενέργειας PCS είναι θετική	24V
2,15	Εξωτερική τροφοδοσία	Σημείο παροχής ενέργειας PCS	Σημείο ισχύος
10	Έξοδος σήματος 200 Hz	Δοκιμαστική μονάδα	Τα δεδομένα εξόδου της ΜΜΕ είναι θετικά
9	Έξοδος σήματος 200 Hz	Δελτίο ΕΚΑΧ	Αρνητικά δεδομένα εξόδου IMU
7	Σήμα συγχρονισμού	IMU_SYN+	Σημάδι συγχρονισμού IMU θετικό
6	Σήμα συγχρονισμού	ΕΙΜΟ_ΣΥΝ	Αρνητικό σήμα συγχρονισμού IMU

Πρωτόκολλο επικοινωνίας

Το RS422 σειριακή πύλη 1 εκπέμπει τρία κανάλια πληροφοριών αύξησης γωνίας, τρία κανάλια πληροφοριών αύξησης ταχύτητας, πληροφορίες μέτρησης IO,και πληροφορίες θερμοκρασίας σε συχνότητα δεδομένων 200 Hz (ακατέργαστες τιμές παρατήρησης χωρίς παρεμβολή αντισταθμίζονται για σφάλματα)
RS422 σειριακή θύρα 2 εξόδων σήμα συγχρονισμού χρόνου κατά τον χρόνο δειγματοληψίας 1 (δίκαιη αυξανόμενη άκρη που αντιπροσωπεύει τον χρόνο δειγματοληψίας αισθητήρα αδράνειας)
Διαφορετικό σήμα RS422 με πλάτος παλμού 10 ± 2μs
Διαστήματα σήματος δειγματοληψίας 5ms ± 20μs
Χρόνος καθιέρωσης επιπέδου στην άκρη ανόδου και στην άκρη πτώσης που δεν υπερβαίνει τα 100ns
Η μετάδοση δεδομένων από τη σειριακή θύρα 1 πραγματοποιείται 50μs μετά την εκπομπή της αυξανόμενης άκρης

Πρωτόκολλο δεδομένων εξόδου

Ποσοστό Baud: 460800bps
Φόρμα εξόδου: RS422, 1-bit start bit, 1-bit stop bit, 8-bit data bit, χωρίς σύνολο ελέγχου
Τύχη δεδομένων: 200Hz
Όλα τα αόριστα bits είναι γεμάτα με 0 από προεπιλογή
Κατά τη μετάδοση πολλαπλών bytes, το χαμηλό byte έρχεται πρώτο και το υψηλό byte έρχεται τελευταίο

Αριθμός byte	Σημασία	Τύπος δεδομένων	Διάρκεια	Περιγραφή
1-4	Κεφαλίδα πακέτου	Μη υπογεγραμμένο int	4 bytes	0x55,0x55,0x55
5-8	Αριθμός πακέτων	Μη υπογεγραμμένο int	4 bytes	Αξία εσωτερικής καταμέτρησης IMU
9-12	Χ δεδομένα γυροσκόπου	Μία μονάδα κυμαινόμενης μονάδας ακριβείας	4 bytes	γραμμικό μέτρο
12-16	Πληροφορίες γυροσκόπου Y	Μία μονάδα κυμαινόμενης μονάδας ακριβείας	4 bytes	γραμμικό μέτρο
16-20	Δεδομένα ζυροσκόπου Z	Μία μονάδα κυμαινόμενης μονάδας ακριβείας	4 bytes	γραμμικό μέτρο
21-24	Χ δεδομένα επιταχυνόμετρου	Μία μονάδα κυμαινόμενης μονάδας ακριβείας	4 bytes	Μ/Σ
25-28	Y δεδομένα επιταχυνόμετρου	Μία μονάδα κυμαινόμενης μονάδας ακριβείας	4 bytes	Μ/Σ
29-32	Z δεδομένα επιταχυνόμετρου	Μία μονάδα κυμαινόμενης μονάδας ακριβείας	4 bytes	Μ/Σ
33-34	Χ θερμοκρασία επιταχυνόμετρου	Μη υπογεγραμμένο int	2 bytes	γραμμικό μέτρο
35	Αριθμός παλμών IO1	Μη υπογεγραμμένο int	1 byte	-
36	Αριθμός παλμών IO2	Μη υπογεγραμμένο int	1 byte	-
37	Θέση σήματος	Μη υπογεγραμμένο int	1 byte	-
38	Σύνολο ελέγχου	Μη υπογεγραμμένο int	1 byte	Σύνολο 1-37 bytes

Σημείωση: Τα δεδομένα του γυροσκόπου στον άξονα X, Y και στον άξονα Z είναι αυξήσεις γωνίας, μετρούμενες σε βαθμούς.θετικό=(D33+D34 * 256) * 0.01, αρνητικό=(D33+D34 * 256-65536) * 0.01.

Μέγεθος

Μικροδιαμετρική και υψηλής ακρίβειας μονάδα αδράνειας οπτικών ινών TDF61IMU0 με χαμηλή κατανάλωση ενέργειας για χερσαίες και αερομεταφερόμενες πλατφόρμες όπλων 0

Μέγεθος:110 mm * 110 mm * 100 mm (± 1 mm, χωρίς συνδέσμους)
Μέγεθος εγκατάστασης:102mm * 102mm
Ανοιχτότητα εγκατάστασης:4- Φ 4,3 mm
Βάρος:≤ 1,7 kg
