Ποιότητα Μοντέλο FG-300AH Κόστος-αποτελεσματικό Στρατιωτικό Πρότυπο Σύστημα Αναφοράς στάσης και κατεύθυνσης με γυροσκόπιο οπτικών ινών εργοστάσιο

Μοντέλο FG-300AH Κόστος-αποτελεσματικό Στρατιωτικό Πρότυπο Σύστημα Αναφοράς στάσης και κατεύθυνσης με γυροσκόπιο οπτικών ινών

Name: Μοντέλο FG-300AH Κόστος-αποτελεσματικό Στρατιωτικό Πρότυπο Σύστημα Αναφοράς στάσης και κατεύθυνσης με γυροσκόπιο οπτικών ινών
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: FG-300AH
Price: 10,250.00 USD
Availability: InStock

Βασικά χαρακτηριστικά

Επωνυμία Μάρκας: NAVI OPTICS

Αριθμός μοντέλου: FG-300AH

Τόπος καταγωγής: Κίνα

Πιστοποίηση: CCS

Ελάχιστη ποσότητα παραγγελίας: Ένα σύνολο

Όροι πληρωμής: T/T

Τυπική συσκευασία: Καρτόνι

FG-300AH.pdf

PDF

Σύνοψη του προϊόντος

Οικονομικό FG-300AH AHRS με στρατιωτική αντοχή. Διαθέτει γυροσκόπια οπτικών ινών, ακρίβεια στάσης 0,01° και λειτουργεί στους -40°C έως +70°C. Ιδανικό για εφαρμογές σταθεροποίησης πλοίων, οχημάτων και κεραιών.

Προσαρμοσμένα χαρακτηριστικά προϊόντος

Επισημαίνω

οικονομικά αποδοτικό σύστημα αναφοράς θέσης

,

Σύστημα αδρανειακής πλοήγησης FG-300AH

,

προσιτό AHRS με εγγύηση

Περιγραφή προϊόντος

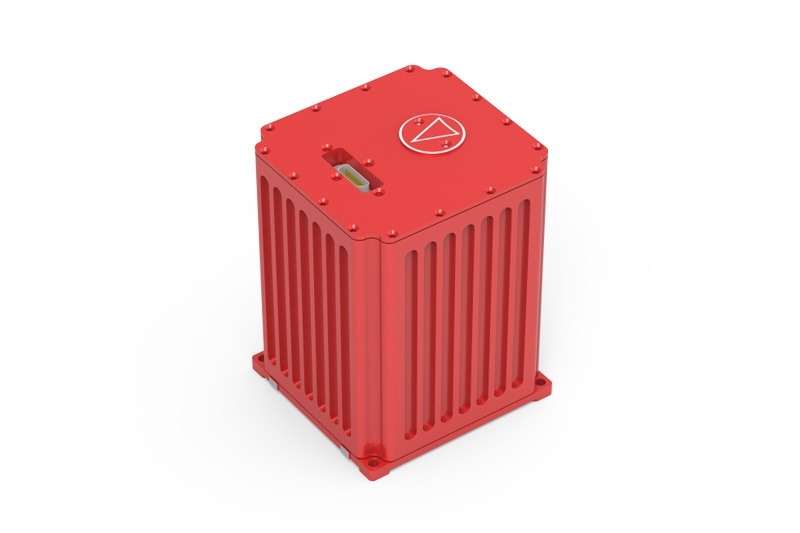

Πρότυπο FG-300AH Σύστημα αναφοράς στάσης και κατεύθυνσης

Το σύστημα αναφοράς στάσης και κατεύθυνσης FG-300AH (AHRS) είναι μια οικονομικά αποδοτική λύση αδράνειας πλοήγησης και μέτρησης που έχει σχεδιαστεί για τη μέτρηση τρισδιάστατης στάσης, γωνιακής ταχύτητας,επιτάχυνσηΚατασκευασμένο σύμφωνα με στρατιωτικά πρότυπα, το σύστημα αυτό παρέχει αξιόπιστη απόδοση σε απαιτητικά περιβάλλοντα.

Επισκόπηση συστήματος

Το FG-300AH χρησιμοποιεί τεχνολογία γυροσκόπου οπτικών ινών και επιταχυνόμετρα κάμψης χαλαζίου, επιτυγχάνοντας ακρίβεια συστήματος μέσω υψηλής ακρίβειας βαθμονόμησης και αντιστάθμισης σφαλμάτων.Προηγμένα τεχνικά χαρακτηριστικά, συμπεριλαμβανομένης της ηλεκτρομαγνητικής προστασίας, το σχεδιασμό της θερμικής ισορροπίας, η αναλυτική μέθοδος δονήσεων, ο σχεδιασμός σφράγισης και οι αυστηρές διαδικασίες κατασκευής εξασφαλίζουν εξαιρετική προσαρμοστικότητα στο περιβάλλον.

Βασικά χαρακτηριστικά

Η οικονομικά αποδοτική τεχνολογία γυροσκόπησης με οπτική ίνα
Καθορισμός και αντιστάθμιση παραμέτρων σφάλματος σε επίπεδο συστήματος
Αντιστάθμιση θερμοκρασίας πλήρους περιοχής θερμοκρασίας
Αντιτουρμπουλεντική αυτοδιαστολή και αυτοδιαστολή κινητής βάσης
Συμβατό με δορυφορικά συστήματα πλοήγησης, μετρητών και DVL
Διαμορφώσιμη για συνδυασμό μεθόδων πλοήγησης και μεθόδων αμβλύς πλοήγησης
Κατασκευασμένο με στρατιωτικά πρότυπα.

Εφαρμογές

Ναυτικά συστήματα πυξίδας χαμηλής και μεσαίας ακρίβειας
Ναυσιπλοΐα και έλεγχος οχημάτων
Έλεγχος σταθεροποίησης κεραίας
Αναφορά στην επικεφαλίδα της στάσης
Τοποθέτηση και προσανατολισμός AUV

Τεχνικές προδιαγραφές

Δυναμικότητα γυροσκόπου
Μηδενική σταθερότητα προκατάληψης	0.1°/h, 1σ
Μηδενική επαναληψιμότητα μεροληψίας	0.1°/h, 1σ
Μη γραμμικότητα του συντελεστή κλίμακας	50 ppm, 1 σ
Απόδοση επιταχυντή
Μηδενική σταθερότητα προκατάληψης	30μg, 1σ
Μηδενική επαναληψιμότητα μεροληψίας	30μg, 1σ
Σταθερότητα του συντελεστή κλίμακας	30 ppm, 1 σ
Απόδοση του συστήματος
Ώρα εκκίνησης	10 λεπτά.
Ακριβότητα στάσης	00,01°, 1σ
Ακριβότητα πορείας	0.4*sec(Lat) °, 1σ
Λάθος θέσης (με DVL)	10,5% της διανυθείσας απόστασης
Πεδίο μέτρησης
Γωνιακή ταχύτητα	± 300°/s
Επιτάχυνση	±40g
Περιβάλλον λειτουργίας
Θερμοκρασία λειτουργίας	-40°C έως +70°C
Θέρμανση αποθήκευσης	-55°C έως +85°C
Δονήσεις	0.04g2/Hz @ 2-2000Hz
Αντοχή σε κρούσματα	30g @ 6ms / 50g @ 11ms
Ηλεκτρικά χαρακτηριστικά
Δραστηριακή τάση	28VDC
Κατανάλωση ενέργειας	≤ 14W
Διασύνδεση επικοινωνίας	RS422/RS232
Φυσικά χαρακτηριστικά
Μέγεθος (WDH)	88 * 93 * 130mm
Βάρος	≤1,4kg

Ετικέτες

Σύστημα ναυσιπλοΐας INS σωληνώσεων

Ερευνώντας αδρανές σύστημα μέτρησης

Αδρανής μετρώντας μονάδα imu οπτικών ινών
