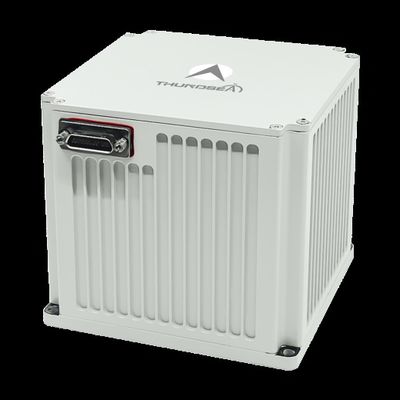

Ποιότητα Σταθερή απόδοση υψηλής αξιοπιστίας TDF99A Παγκόσμιο Ναυτιλιακό Σύστημα Ινερσιακής Ναυσιπλοΐας με Ναυτιλιακά Δεδομένα σε πραγματικό χρόνο εργοστάσιο

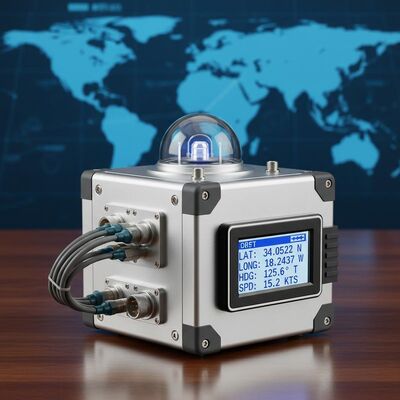

Σταθερή απόδοση υψηλής αξιοπιστίας TDF99A Παγκόσμιο Ναυτιλιακό Σύστημα Ινερσιακής Ναυσιπλοΐας με Ναυτιλιακά Δεδομένα σε πραγματικό χρόνο

Name: Σταθερή απόδοση υψηλής αξιοπιστίας TDF99A Παγκόσμιο Ναυτιλιακό Σύστημα Ινερσιακής Ναυσιπλοΐας με Ναυτιλιακά Δεδομένα σε πραγματικό χρόνο
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: TDF99A
Price: 10,250.00 USD
Availability: InStock

Βασικά χαρακτηριστικά

Επωνυμία Μάρκας: NAVI OPTICS

Αριθμός μοντέλου: TDF99A

Τόπος καταγωγής: Κίνα

Πιστοποίηση: CCS

Ελάχιστη ποσότητα παραγγελίας: Ένα σύνολο

Όροι πληρωμής: Εγγρ. Πίστωση, T/T

Τυπική συσκευασία: Καρτόνι

TDF99A.pdf

PDF

Σύνοψη του προϊόντος

Το INS θαλάσσιων οπτικών ινών TDF99A προσφέρει ακρίβεια ταχύτητας ≤1,2 kn και MTBF 20.000+ ωρών. Διαθέτει γυροσκόπια λέιζερ, επιταχυνσιόμετρα χαλαζία και υποστηρίζει ενσωμάτωση αδράνειας/GNSS/DVL για USV/UUV σε ακραία περιβάλλοντα.

Προσαρμοσμένα χαρακτηριστικά προϊόντος

Επισημαίνω

σύστημα ναυσιπλοΐας οπτικών ινών θαλάσσης

,

καθολικό σύστημα αδρανειακής ναυσιπλοΐας

,

σύστημα αδρανειακής ναυσιπλοΐας TDF99A

Περιγραφή προϊόντος

Σταθερές επιδόσεις TDF99A Παγκόσμιο σύστημα ναυσιπλοΐας με αδράνεια από οπτική ίνα

Προηγμένο σύστημα ναυσιπλοΐας αδράνειας λέιζερ που διαθέτει γυροσκόπια λέιζερ και επιταχυνόμετρα κάμψης κουαρτς σε αρχιτεκτονική με υψηλής ταχύτητας λογισμικό πλοήγησης για την έκδοση δεδομένων σε πραγματικό χρόνο.

Εφαρμογές

Ιδανικό για μικρά και μεσαία μη επανδρωμένα επιφανειακά σκάφη (USV), μη επανδρωμένα υποβρύχια οχήματα (UUV), υποβρύχια καθοδηγούμενα όπλα και πλατφόρμες που λειτουργούν σε περίπλοκα περιβάλλοντα με υψηλές ταχύτητες,μεγάλες διακυμάνσεις θερμοκρασίας, και ισχυρές δονήσεις.

Βασικά χαρακτηριστικά

Δυνατότητα ευθυγράμμισης και εκκίνησης κατά την αγκυροβολία ή κατά τη διαδρομή σε ευθεία γραμμή σταθερής ταχύτητας
Σταθερή απόδοση και υψηλή αξιοπιστία
Λειτουργίες ανίχνευσης σφαλμάτων και συναγερμού συστήματος
Ψηφιακές διεπαφές εξόδου, συμπεριλαμβανομένων των σειριακών θύρων Ethernet και RS422

Τεχνικές προδιαγραφές

Τύπος	TDF99A
Επιταχυνόμετρο
Επαναληψιμότητα σε σχέση με τους μήνες	≤ 10 μg
Η ακρίβεια του παράγοντα κλίμακας μηνών	≤ 10 ppm
Γυροσκόπηση
Επαναληψιμότητα μεροληψίας	00,005°/ώρα~0,003°/ώρα
Ακριβότητα του συντελεστή κλίμακας	≤ 20 ppm
Τυχαίο περπάτημα	≤ 0,0008°/√hr,1σ
Χαρακτηριστικά απόδοσης
Στρογγυλός ρυθμός	≥±400°/sec
Γωνιακή επιτάχυνση	100000°/sec2
Επιτάχυνση	> 25g
Ανεξάρτητη στάση	Οποιοσδήποτε προσανατολισμός
Ακριβότητα ταχύτητας	≤1,2kn
Ώρα εκκίνησης	≤ 10 δευτερόλεπτα
Εισαγωγή/Εξαγωγή	3 RS422 full-duplex σειριακές θύρες, 1 100M θύρα Ethernet
Σύνοψη
Χρόνος ευθυγράμμισης	≤ 30 λεπτά
Ακριβότητα θέσης (καθαρή αδράνεια)	≤1nm/2h
Ακριβότητα θέσης (συνδυασμός αδράνειας/DVL)	≤ 0,3%D
Απόδοση εφαρμογών AHRS
Ακριβότητα της πορείας	≤ 0,05°sec ((L)
Ακριβότητα πεδίου και κυλίσματος	≤ 0,02°
Φυσικά χαρακτηριστικά
Κατανάλωση ενέργειας	< 18W
Μέγεθος	158161135 mm
Βάρος	< 4kg
Θέρμανση λειτουργίας	-40°C~60°C
Αντίσταση σε κρούσματα	15g, μισό κύμα 11ms
Τεχνολογία	DC24V ((± 25%)
Μέθοδος ψύξης	Διοχέτευση στην πλάκα στερέωσης
Αντίσταση σε δονήσεις	20~2000Hz, 6,06g
ΜΤΠΔ	>20000 ώρες
