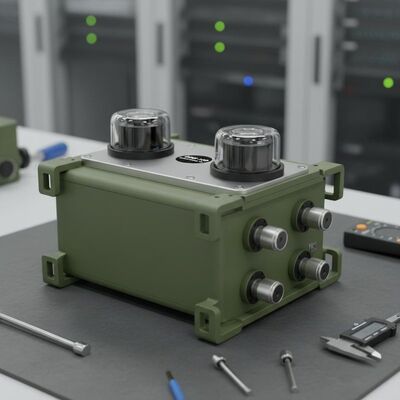

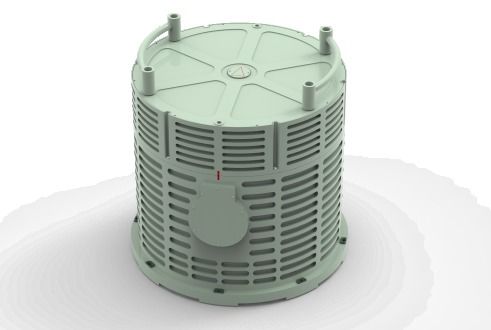

Ποιότητα Πρότυπο DINS-100 Υψηλής ακρίβειας σύστημα διπλού άξονα περιστρεφόμενου λέιζερ Γυροειδούς Ναυσιπλοΐας με στρατιωτικό πρότυπο εργοστάσιο

Πρότυπο DINS-100 Υψηλής ακρίβειας σύστημα διπλού άξονα περιστρεφόμενου λέιζερ Γυροειδούς Ναυσιπλοΐας με στρατιωτικό πρότυπο

Name: Πρότυπο DINS-100 Υψηλής ακρίβειας σύστημα διπλού άξονα περιστρεφόμενου λέιζερ Γυροειδούς Ναυσιπλοΐας με στρατιωτικό πρότυπο
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: DINS-100
Price: 10,250.00 USD
Availability: InStock

Βασικά χαρακτηριστικά

Επωνυμία Μάρκας: NAVI OPTICS

Αριθμός μοντέλου: DINS-100

Τόπος καταγωγής: Κίνα

Πιστοποίηση: CCS

Ελάχιστη ποσότητα παραγγελίας: Ένα σύνολο

Όροι πληρωμής: T/T

Τυπική συσκευασία: Καρτόνι

DINS-100.pdf

PDF

Σύνοψη του προϊόντος

Μοντέλο DINS-100: Περιστροφικό γυροσκοπικό λέιζερ INS υψηλής ακρίβειας διπλού άξονα με ακρίβεια τοποθέτησης 2nm/10d, ακρίβεια στάσης 0,005° και ανθεκτικότητα στρατιωτικού επιπέδου. Διαθέτει αυτόνομη βαθμονόμηση, αντιστάθμιση πλήρους θερμοκρασίας και εξαιρετική περιβαλλοντική προσαρμοστικότητα για θαλάσσιες και πυραυλικές εφαρμογές.

Προσαρμοσμένα χαρακτηριστικά προϊόντος

Επισημαίνω

δυναμικός γυροσκόπιος λέιζερ διπλού άξονα

,

Υψηλής ακρίβειας σύστημα αδρανειακής πλοήγησης

,

σύστημα πλοήγησης με γυροσκόπιο λέιζερ με εγγύηση

Ώρα τακτοποίησης:

6h

Θέση:

2nm/10d, κορυφή

Ταχύτητα:

0.5m/s, 1σ

Στάση:

0.005 μοίρες, 1σ

Επικεφαλίδα:

0.008×δευτ(Lat) μοίρες, 1σ

Ανύψωση:

5 εκατοστά ή 5%

Θερμοκρασία εργασίας:

-40℃~+55℃

Θερμοκρασία αποθήκευσης:

-55℃~+70℃

Διαστάσεις (Π x Β x Υ):

φ550 × 500 mm

Βάρος:

≤60kg

Περιγραφή προϊόντος

Πρότυπο DINS-100 Υψηλής ακρίβειας σύστημα διπλού άξονα περιστρεφόμενου λέιζερ Γυροειδούς πλοήγησης

DINS 100 dual-axis rotary laser gyro inertial navigation system is a high-performance inertial navigation and measurement equipment designed for demanding applications requiring exceptional precision and reliability.

Επισκόπηση συστήματος

Το σύστημα ενσωματώνει τεχνολογίες γυροσκόπιο λέιζερ δύο συχνοτήτων τύπου 90 και επιταχυνόμετρο κάμψης σιδήρου.και διάξια περιστρεφόμενη αυτόνομη βαθμονόμηση σε απευθείας σύνδεση με τεχνολογίες αυτοαποζημίωσης σφαλμάτων βελτιώνουν σημαντικά τις επιδόσεις του συστήματος.

Μέσα από ολοκληρωμένο σχεδιασμό ηλεκτρομαγνητικής ασπίδας, βελτιστοποίηση θερμικής ισορροπίας, αναλύσεις δονήσεων, σχεδιασμό σφραγίδας και αυστηρές διαδικασίες κατασκευής,το σύστημα παρέχει εξαιρετική προσαρμοστικότητα στο περιβάλλον για λειτουργίες κρίσιμης σημασίας.

Βασικά χαρακτηριστικά

Υψηλής ακρίβειας 90 τύπου ζυροσκόπιο λέιζερ κλονισμού δύο συχνότητας
Δύο-άξονες περιστροφικές αυτοβαθμίσεις και αυτοαποζημίωση σφαλμάτων
Ικανότητες αρχικής ευθυγράμμισης στατικής βάσης και κινητής βάσης
Ολοκληρωμένη βαθμονόμηση και αντιστάθμιση παραμέτρων σφάλματος σε ολόκληρο το εύρος θερμοκρασιών
Προεπιλεγμένη συμβατότητα διεπαφής GNSS/οδομέτρου/μετρητή ταξιδιού
Διαμορφώσιμη για διαφορετικές λειτουργίες πλοήγησης
Εξαιρετική προσαρμοστικότητα στο περιβάλλον
Συμμόρφωση με στρατιωτικά πρότυπα

Εφαρμογές

Συστήματα πλοήγησης πλοίων
Υποβρύχια πλοήγηση
Τοποθέτηση και προσανατολισμός των οχημάτων εκτόξευσης πυραύλων
Μέτρηση στάσης υψηλής ακρίβειας

Προδιαγραφές απόδοσης

Ώρα εκκίνησης	6 ώρες
Καθαρή αδράνεια	2nm/10d, κορυφή
Καθαρή αδράνεια	0.5m/s, 1σ
Καθαρή Ινερτική στάση	00,005 βαθμοί, 1 σ
Καθαρή αδράνεια	0.008*sec(Lat) deg, 1σ
Υψώστε	5 εκατοστά ή 5%

Πεδίο μέτρησης

Γωνιακή ταχύτητα	± 400°/s
Επιτάχυνση	± 20g

Εργασιακό περιβάλλον

Θερμοκρασία λειτουργίας	-40°C έως +55°C
Θέρμανση αποθήκευσης	-55°C έως +70°C
Δονήσεις	0.04g2/hz @ 20-2000hz
Αντίσταση σε κρούσματα	Κανονική λειτουργία στα 30g @ 6ms / Καμία βλάβη στα 50g @ 11ms

Ηλεκτρικά χαρακτηριστικά

Δραστηριακή τάση	28VDC
Κατανάλωση ενέργειας	≤ 200W
Διασύνδεση επικοινωνίας	RS422/RS232/CAN/Ethernet

Φυσικά χαρακτηριστικά

Μέγεθος (W * D * H)	φ550 * 500 mm
Βάρος	≤ 60 kg
