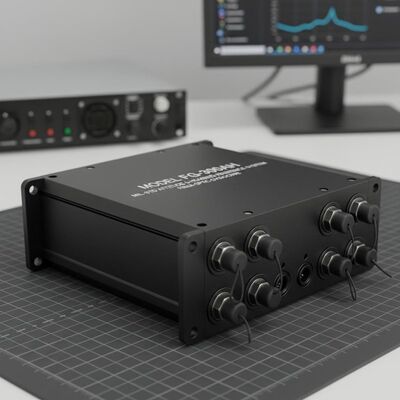

Ποιότητα Μοντέλο FG-300AH Κόστος-αποτελεσματικό διεθνές σύστημα αναφοράς στάσης και κατεύθυνσης με γυροσκόπιο οπτικών ινών εργοστάσιο

Μοντέλο FG-300AH Κόστος-αποτελεσματικό διεθνές σύστημα αναφοράς στάσης και κατεύθυνσης με γυροσκόπιο οπτικών ινών

Name: Μοντέλο FG-300AH Κόστος-αποτελεσματικό διεθνές σύστημα αναφοράς στάσης και κατεύθυνσης με γυροσκόπιο οπτικών ινών
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: FG-300AH
Price: 10,250.00 USD
Availability: InStock

Βασικά χαρακτηριστικά

Επωνυμία Μάρκας: NAVI OPTICS

Αριθμός μοντέλου: FG-300AH

Τόπος καταγωγής: Κίνα

Πιστοποίηση: CCS

Ελάχιστη ποσότητα παραγγελίας: Ένα σύνολο

Όροι πληρωμής: T/T

Τυπική συσκευασία: Καρτόνι

FG-300AH.pdf

PDF

Σύνοψη του προϊόντος

Οικονομικό FG-300AH AHRS με διεθνή αντοχή. Διαθέτει γυροσκόπια οπτικών ινών, ακρίβεια στάσης 0,01° και λειτουργεί στους -40°C έως +70°C. Ιδανικό για εφαρμογές σταθεροποίησης πλοίων, οχημάτων και κεραιών.

Προσαρμοσμένα χαρακτηριστικά προϊόντος

Επισημαίνω

οικονομικά αποδοτικό σύστημα αναφοράς θέσης

,

Σύστημα αδρανειακής πλοήγησης FG-300AH

,

προσιτό AHRS με εγγύηση

Περιγραφή προϊόντος

Σύστημα αναφοράς στάσης και επικεφαλίδας μοντέλου FG-300AH

Το FG-300AH Attitude and Heading Reference System (AHRS) είναι μια οικονομικά αποδοτική λύση αδρανειακής πλοήγησης και μέτρησης που έχει σχεδιαστεί για τη μέτρηση της τρισδιάστατης στάσης, της γωνιακής ταχύτητας, της επιτάχυνσης και άλλων παραμέτρων κίνησης των φορέων. Κατασκευασμένο σύμφωνα με τα διεθνή πρότυπα, αυτό το σύστημα προσφέρει αξιόπιστη απόδοση σε απαιτητικά περιβάλλοντα.

Επισκόπηση συστήματος

Το FG-300AH χρησιμοποιεί τεχνολογία γυροσκόπιου οπτικών ινών και επιταχυνσιόμετρα κάμψης χαλαζία, επιτυγχάνοντας ακρίβεια συστήματος μέσω βαθμονόμησης και αντιστάθμισης σφαλμάτων υψηλής ακρίβειας. Τα προηγμένα χαρακτηριστικά μηχανικής, όπως η ηλεκτρομαγνητική θωράκιση, ο σχεδιασμός θερμικής ισορροπίας, η ανάλυση των κραδασμών, ο σχεδιασμός στεγανοποίησης και οι αυστηρές διαδικασίες κατασκευής εξασφαλίζουν εξαιρετική περιβαλλοντική προσαρμοστικότητα.

Βασικά Χαρακτηριστικά

Οικονομική τεχνολογία γυροσκοπίου οπτικών ινών
Βαθμονόμηση και αντιστάθμιση παραμέτρων σφάλματος σε επίπεδο συστήματος
Αντιστάθμιση θερμοκρασίας πεδίου πλήρους θερμοκρασίας
Αυτοευθυγράμμιση κατά των αναταράξεων και αυτοευθυγράμμιση κινούμενης βάσης
Συμβατό με συστήματα δορυφορικής πλοήγησης, μετρητή και DVL
Δυνατότητα ρύθμισης για συνδυασμένες λειτουργίες πλοήγησης και με απόσβεση πλοήγησης
Κατασκευασμένο σύμφωνα με τα διεθνή πρότυπα

Εφαρμογές

Ναυτικά συστήματα πυξίδας χαμηλής και μέσης ακρίβειας
Πλοήγηση και έλεγχος οχημάτων
Έλεγχος σταθεροποίησης κεραίας
Αναφορά επικεφαλίδας στάσης
Τοποθέτηση και προσανατολισμός AUV

Τεχνικές Προδιαγραφές

Απόδοση Γυροσκοπίου
Μηδενική σταθερότητα προκατάληψης	0,1°/ώρα, 1σ
Μηδενική επαναληψιμότητα μεροληψίας	0,1°/ώρα, 1σ
Μη γραμμικότητα συντελεστή κλίμακας	50 ppm, 1σ
Απόδοση Επιταχυνσιόμετρου
Μηδενική σταθερότητα προκατάληψης	30μg, 1σ
Μηδενική επαναληψιμότητα μεροληψίας	30μg, 1σ
Σταθερότητα συντελεστή κλίμακας	30 ppm, 1σ
Απόδοση συστήματος
Χρόνος εκκίνησης	10 λεπτά
Ακρίβεια στάσης	0,01°, 1σ
Ακρίβεια κεφαλίδας	0,4*sec(Lat)°, 1σ
Σφάλμα θέσης (με DVL)	1,5% της απόστασης που διανύθηκε
Εύρος μέτρησης
Γωνιακή ταχύτητα	±300°/s
Επιτάχυνση	±40 γρ
Λειτουργικό Περιβάλλον
Θερμοκρασία λειτουργίας	-40℃ έως +70℃
Θερμοκρασία αποθήκευσης	-55℃ έως +85℃
Δόνηση	0,04 g²/Hz @ 2-2000 Hz
Αντοχή κραδασμών	30g @ 6ms / 50g @ 11ms
Ηλεκτρικά Χαρακτηριστικά
Τάση λειτουργίας	28 VDC
Κατανάλωση ρεύματος	≤14W
Διεπαφή επικοινωνίας	RS422/RS232
Φυσικά Χαρακτηριστικά
Διαστάσεις (ΠΒΥ)	88 * 93 * 130 χλστ
Βάρος	≤1,4 κιλά
