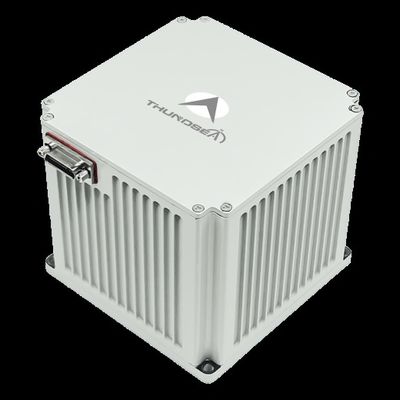

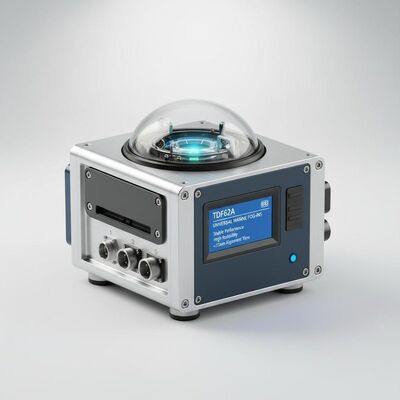

Ποιότητα Πρότυπο TDF62A Παγκόσμιο Ναυτιλιακό Σύστημα Ινερσιακής Ναυσιπλοΐας από Οπτικές ίνες με Σταθερές Επιδόσεις Μεγάλη Αξιόπιστη Επιδόση και Χρόνο ευθυγράμμισης ≤15 λεπτά εργοστάσιο

Πρότυπο TDF62A Παγκόσμιο Ναυτιλιακό Σύστημα Ινερσιακής Ναυσιπλοΐας από Οπτικές ίνες με Σταθερές Επιδόσεις Μεγάλη Αξιόπιστη Επιδόση και Χρόνο ευθυγράμμισης ≤15 λεπτά

Name: Πρότυπο TDF62A Παγκόσμιο Ναυτιλιακό Σύστημα Ινερσιακής Ναυσιπλοΐας από Οπτικές ίνες με Σταθερές Επιδόσεις Μεγάλη Αξιόπιστη Επιδόση και Χρόνο ευθυγράμμισης ≤15 λεπτά
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: TDF62A
Price: 10,250.00 USD
Availability: InStock

Βασικά χαρακτηριστικά

Επωνυμία Μάρκας: NAVI OPTICS

Αριθμός μοντέλου: TDF62A

Τόπος καταγωγής: Κίνα

Πιστοποίηση: CCS

Ελάχιστη ποσότητα παραγγελίας: Ένα σύνολο

Όροι πληρωμής: Λ/Κ,Τ/Τ

Τυπική συσκευασία: Καρτόνι

TDF62A.pdf

PDF

Σύνοψη του προϊόντος

Το INS θαλάσσιων οπτικών ινών TDF62A προσφέρει σταθερή πλοήγηση με ακρίβεια κατεύθυνσης 0,04°, ευθυγράμμιση ≤15 λεπτών και MTBF 20.000+ ωρών. Ιδανικό για USV/UUV σε σκληρά περιβάλλοντα με διασυνδέσεις Ethernet/RS422.

Προσαρμοσμένα χαρακτηριστικά προϊόντος

Επισημαίνω

σύστημα ναυσιπλοΐας οπτικών ινών θαλάσσης

,

καθολικό σύστημα αδρανειακής ναυσιπλοΐας

,

σταθερό σύστημα πλοήγησης επιδόσεων

Περιγραφή προϊόντος

Πρότυπο TDF62A Παγκόσμιο Ναυτιλιακό Σύστημα Ινερσιακής Ναυσιπλοΐας με Οπτική ίνα για Θάλασσα

Αυτό το προηγμένο σύστημα ναυτικής αδρανειακής πλοήγησης με λέιζερ (INS) χρησιμοποιεί γυροσκόπηση λέιζερ και επιταχυνόμετρα κάμψης κουαρτς ως βασικά συστατικά αισθητήρα.Χτισμένο πάνω σε μια αρχιτεκτονική αδρανειακού συστήματος πλοήγησης, διαθέτει υψηλής ταχύτητας εσωτερικό λογισμικό πλοήγησης για την παράδοση δεδομένων σε πραγματικό χρόνο.

Επισκόπηση συστήματος

Το προϊόν προσφέρει πολλαπλές λειτουργικές λειτουργίες, συμπεριλαμβανομένης της ανεξάρτητης αδρανειακής πλοήγησης, της αδρανειακής/δορυφορικής ολοκληρωμένης πλοήγησης και της αδρανειακής/βοηθούμενης από ταχύτητα ολοκληρωμένης πλοήγησης.Παρέχει ολοκληρωμένες παραμέτρους πλοήγησης για να ανταποκρίνεται στις απαιτήσεις των διαφόρων θαλάσσιων πλατφορμών.

Εφαρμογές

Ιδανικό για μικρά και μεσαία μη επανδρωμένα επιφανειακά σκάφη (USV), μη επανδρωμένα υποβρύχια οχήματα (UUV), υποβρύχια καθοδηγούμενα όπλα και πλατφόρμες που λειτουργούν σε περίπλοκα περιβάλλοντα με υψηλές ταχύτητες,μεγάλες διακυμάνσεις θερμοκρασίας, και ισχυρές δονήσεις.

Βασικά χαρακτηριστικά

Δυνατότητα ευθυγράμμισης και εκκίνησης κατά την αγκυροβολία ή κατά τη διαδρομή σε ευθεία γραμμή σταθερής ταχύτητας
Σταθερή απόδοση και υψηλή αξιοπιστία
Λειτουργίες ανίχνευσης σφαλμάτων και συναγερμού συστήματος
Ψηφιακές διεπαφές εξόδου, συμπεριλαμβανομένων των σειριακών θύρων Ethernet και RS422

Τεχνικές προδιαγραφές

Παράμετρος	Προδιαγραφές
Τύπος	TDF62A
Επαναληψιμότητα της προκατάληψης του επιταχυντή	≤ 50 μg
Ακριβότητα του συντελεστή κλίμακας επιταχυντή	≤ 50 ppm
Επαναληψιμότητα της ζυροπροδιάθεσης	00,04°/ώρα~0,02°/ώρα
Ακριβότητα συντελεστή ζυροκλίμακας	≤ 50 ppm
Τυχαίο περπάτημα	≤ 0,007°/√hr,1σ
Στρογγυλός ρυθμός	≥±400°/sec
Γωνιακή επιτάχυνση	100000°/sec2
Επιτάχυνση	> 25g
Ακριβότητα ταχύτητας	≤ 5,0kn
Ώρα εκκίνησης	≤ 10 δευτερόλεπτα
Εισαγωγή/Εξαγωγή	3 RS422 full-duplex σειριακές θύρες, 1 100M θύρα Ethernet
Χρόνος ευθυγράμμισης	≤15 λεπτά
Ακριβότητα θέσης (καθαρή αδράνεια)	≤ 6nm/1h
Ακριβότητα θέσης (συνδυασμός αδράνειας/DVL)	≤ 0,8%D
Ακριβότητα της πορείας	≤ 0,3°sec ((L)
Ακριβότητα πεδίου και κυλίσματος	≤ 0,04°
Κατανάλωση ενέργειας	< 12W
Μέγεθος	12011080 mm
Βάρος	< 1,35 kg
Θέρμανση λειτουργίας	-40°C~60°C
Αντίσταση σε κρούσματα	15g, μισό κύμα 11ms
Τεχνολογία	DC24V ((± 25%)
Μέθοδος ψύξης	Διοχέτευση στην πλάκα στερέωσης
Αντίσταση σε δονήσεις	20~2000Hz, 6,06g
ΜΤΠΔ	>20000 ώρες
