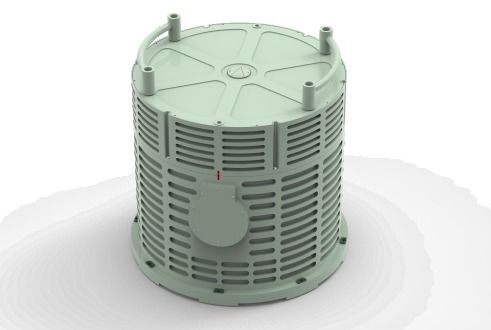

Ποιότητα Πρότυπο DINS-100 Υψηλής ακρίβειας σύστημα διπλού άξονα περιστρεφόμενου λέιζερ Γυροειδούς πλοήγησης με διεθνές πρότυπο εργοστάσιο

Πρότυπο DINS-100 Υψηλής ακρίβειας σύστημα διπλού άξονα περιστρεφόμενου λέιζερ Γυροειδούς πλοήγησης με διεθνές πρότυπο

Name: Πρότυπο DINS-100 Υψηλής ακρίβειας σύστημα διπλού άξονα περιστρεφόμενου λέιζερ Γυροειδούς πλοήγησης με διεθνές πρότυπο
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: DINS-100
Price: 10250.00 USD
Availability: InStock

Βασικά χαρακτηριστικά

Επωνυμία Μάρκας: NAVI OPTICS

Αριθμός μοντέλου: DINS-100

Τόπος καταγωγής: Κίνα

Πιστοποίηση: CCS

Ελάχιστη ποσότητα παραγγελίας: Ένα σύνολο

Όροι πληρωμής: T/T

Τυπική συσκευασία: Καρτόνι

DINS-100.pdf

PDF

Σύνοψη του προϊόντος

Μοντέλο DINS-100: Περιστροφικό γυροσκοπικό λέιζερ INS υψηλής ακρίβειας διπλού άξονα με ακρίβεια τοποθέτησης 2nm/10d, ακρίβεια στάσης 0,005°, Διαθέτει αυτόνομη βαθμονόμηση, αντιστάθμιση πλήρους θερμοκρασίας και εξαιρετική περιβαλλοντική προσαρμοστικότητα για θαλάσσιες και πυραυλικές εφαρμογές.

Προσαρμοσμένα χαρακτηριστικά προϊόντος

Επισημαίνω

δυναμικός γυροσκόπιος λέιζερ διπλού άξονα

Υψηλής ακρίβειας σύστημα αδρανειακής πλοήγησης

σύστημα πλοήγησης με γυροσκόπιο λέιζερ με εγγύηση

Ώρα τακτοποίησης:

Θέση:

2nm/10d, κορυφή

Ταχύτητα:

0.5m/s, 1σ

Στάση:

0.005 μοίρες, 1σ

Επικεφαλίδα:

0.008×δευτ(Lat) μοίρες, 1σ

Ανύψωση:

5 εκατοστά ή 5%

Θερμοκρασία εργασίας:

-40℃~+55℃

Θερμοκρασία αποθήκευσης:

-55℃~+70℃

Διαστάσεις (Π x Β x Υ):

φ550 × 500 mm

Βάρος:

≤60kg

Περιγραφή προϊόντος

Μοντέλο DINS-100 High Precision Dual-Axis Rotary Laser Gyro Inertial Navigation System

Το περιστροφικό σύστημα αδρανειακής πλοήγησης γυροσκοπίου λέιζερ διπλού άξονα DINS 100 είναι ένας εξοπλισμός αδρανειακής πλοήγησης και μέτρησης υψηλής απόδοσης σχεδιασμένος για απαιτητικές εφαρμογές που απαιτούν εξαιρετική ακρίβεια και αξιοπιστία.

Επισκόπηση συστήματος

Το σύστημα ενσωματώνει τεχνολογίες γυροσκόπιου λέιζερ ανακίνησης μηχανήματος δύο συχνοτήτων τύπου 90 και επιταχυνσιόμετρο κάμψης χαλαζία. Η προηγμένη βαθμονόμηση σφαλμάτων υψηλής ακρίβειας, η αντιστάθμιση θερμοκρασίας και η περιστροφική on-line αυτόνομη βαθμονόμηση διπλού άξονα με τεχνολογίες αυτο-αντιστάθμισης σφαλμάτων βελτιώνουν σημαντικά την απόδοση του συστήματος.

Μέσω ολοκληρωμένου σχεδιασμού ηλεκτρομαγνητικής θωράκισης, βελτιστοποίησης θερμικής ισορροπίας, ανάλυσης κραδασμών, σχεδίασης στεγανοποίησης και αυστηρών διαδικασιών κατασκευής, το σύστημα προσφέρει εξαιρετική περιβαλλοντική προσαρμοστικότητα για κρίσιμες για την αποστολή λειτουργίες.

Βασικά Χαρακτηριστικά

Γυροσκόπιο λέιζερ ανακίνησης μηχανής δύο συχνοτήτων τύπου 90 υψηλής ακρίβειας
Περιστροφική αυτο-βαθμονόμηση διπλού άξονα και αυτο-αντιστάθμιση σφαλμάτων
Δυνατότητες αρχικής ευθυγράμμισης στατικής βάσης και κινούμενης βάσης
Ολοκληρωμένη βαθμονόμηση παραμέτρων σφάλματος και αντιστάθμιση σε όλο το εύρος θερμοκρασίας
Προκαθορισμένη συμβατότητα διασύνδεσης GNSS/οδόμετρου/μετρητή ταξιδιού
Δυνατότητα διαμόρφωσης για διαφορετικές λειτουργίες πλοήγησης
Εξαιρετική περιβαλλοντική προσαρμοστικότητα
Συμμόρφωση με τα διεθνή πρότυπα

Εφαρμογές

Συστήματα πλοήγησης πλοίων
Υποβρύχια υποβρύχια πλοήγηση
Τοποθέτηση και προσανατολισμός οχημάτων εκτόξευσης πυραύλων
Μέτρηση στάσης υψηλής ακρίβειας

Προδιαγραφές Απόδοσης

Χρόνος εκκίνησης	6 ώρες
Καθαρή Αδρανειακή Θέση	2nm/10d, κορυφή
Καθαρή Αδρανειακή Ταχύτητα	0,5m/s, 1σ
Καθαρή αδρανειακή στάση	0,005 μοίρες, 1σ
Καθαρή Αδρανειακή Επικεφαλίδα	0,008*sec(Lat) deg, 1σ
Σηκώνω	5 cm ή 5%

Εύρος μέτρησης

Γωνιακή Ταχύτητα	±400 deg/s
Επιτάχυνση	±20 γρ

Εργασιακό Περιβάλλον

Θερμοκρασία εργασίας	-40℃ έως +55℃
Θερμοκρασία αποθήκευσης	-55℃ έως +70℃
Δόνηση	0,04 g²/hz @ 20-2000hz
Αντοχή σε κραδασμούς	Κανονική λειτουργία στα 30g @ 6ms / Χωρίς ζημιά στα 50g @ 11ms

Ηλεκτρικά Χαρακτηριστικά

Τάση λειτουργίας	28 VDC
Κατανάλωση ρεύματος	≤200W
Διεπαφή επικοινωνίας	RS422/RS232/CAN/Ethernet

Φυσικά Χαρακτηριστικά

Διαστάσεις (Π * Β * Υ)	φ550 * 500 mm
Βάρος	≤60 κιλά
