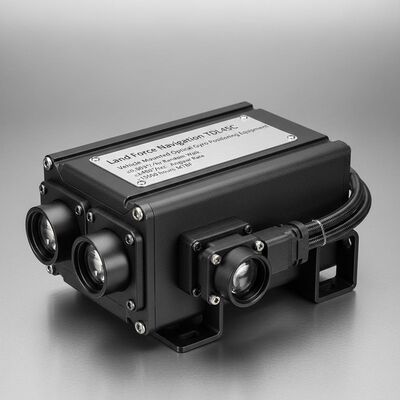

Ποιότητα Οπτικό εξοπλισμό θέσης γυροσκάφους TDL45C για ναυσιπλοΐα χερσαίων δυνάμεων, τοποθετημένο σε όχημα, με ≤ 0,003°/√hr Τυχαίο περπάτημα, ≥±400°/sec Στροφική ταχύτητα και >15000 ώρες MTBF εργοστάσιο

Οπτικό εξοπλισμό θέσης γυροσκάφους TDL45C για ναυσιπλοΐα χερσαίων δυνάμεων, τοποθετημένο σε όχημα, με ≤ 0,003°/√hr Τυχαίο περπάτημα, ≥±400°/sec Στροφική ταχύτητα και >15000 ώρες MTBF

Name: Οπτικό εξοπλισμό θέσης γυροσκάφους TDL45C για ναυσιπλοΐα χερσαίων δυνάμεων, τοποθετημένο σε όχημα, με ≤ 0,003°/√hr Τυχαίο περπάτημα, ≥±400°/sec Στροφική ταχύτητα και >15000 ώρες MTBF
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: TDL45C
Price: 10,250.00 USD
Availability: InStock

Βασικά χαρακτηριστικά

Επωνυμία Μάρκας: NAVI OPTICS

Αριθμός μοντέλου: TDL45C

Τόπος καταγωγής: Κίνα

Πιστοποίηση: CCS

Ελάχιστη ποσότητα παραγγελίας: Ένα σύνολο

Δυνατότητα Προμήθειας: 10 σετ ανά μήνα

Χρόνος Παράδοσης: 5-8 εργάσιμες ημέρες

Τυπική συσκευασία: Καρτόνι

TDL45C.pdf

PDF

Σύνοψη του προϊόντος

Το οπτικό γυροσκόπιο τοποθετημένο στο όχημα TDL45C προσφέρει ακρίβεια τοποθέτησης ≤5 m με 15.000+ ώρες MTBF. Διαθέτει γωνιακό ρυθμό ±400°/sec, λειτουργία από -40℃ έως 60℃ και πολλαπλούς τρόπους πλοήγησης για στρατιωτικά και βιομηχανικά οχήματα.

Προσαρμοσμένα χαρακτηριστικά προϊόντος

Επισημαίνω

Οπτικό εξοπλισμό γυροσκόπησης που τοποθετείται σε όχημα

,

Οπτικό εξοπλισμό κιρσικής ναυσιπλοΐας

Η αναπαραγωγικότητα των μηνών:

≤10μg

Η ακρίβεια του παράγοντα κλίμακας μηνών:

≤10 ppm

Επαναληψιμότητα μεροληψίας:

≤0,01°/ώρα

Ακριβότητα με το παράγοντα κλίμακας:

≤5 ppm

Τυχαίο περπάτημα:

≤0,003°/√hr

Γωνιακός Ρυθμός:

≥±400°/δευτ

Γωνιώδης επιτάχυνση:

100000°/sec2

MTBF:

＞15000 ώρες

Περιγραφή προϊόντος

Οπτικό εξοπλισμό οδικής πλοήγησης TDL45C για οχήματα

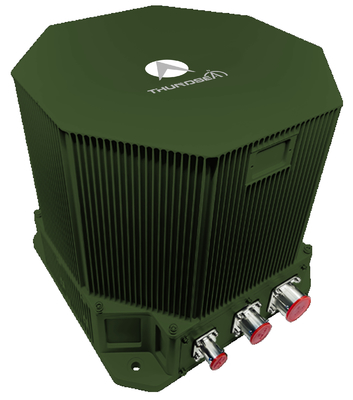

Ο TDL45C οχηματοφορτωμένος οπτικός εξοπλισμός θέσης και προσανατολισμού γυροσκόπων χρησιμοποιεί προηγμένα γυροσκόπια λέιζερ ή οπτικών ινών και επιταχυνόμετρα κουάρτζου ως βασικούς αισθητήρες.Χρησιμοποιώντας μια αρχιτεκτονική συστήματος αδρανειακής πλοήγησης με προηγμένο λογισμικό πλοήγησης, παρέχει δεδομένα πλοήγησης σε πραγματικό χρόνο σε πολλαπλές λειτουργικές λειτουργίες, συμπεριλαμβανομένης της ενημέρωσης μηδενικής ταχύτητας (ZUPT), της ενσωματωμένης πλοήγησης που βασίζεται σε αδράνεια / δορυφόρο,και ενσωματωμένη ναυσιπλοΐα αδράνειας/οδομέτρου.

Πεδία εφαρμογής

Αυτό το οπτικό σύστημα τοποθέτησης γυροσκόπησης είναι συμβατό με διάφορες πλατφόρμες οχημάτων, συμπεριλαμβανομένων των οχημάτων γεωθετικής έρευνας, των τεθωρακισμένων πλατφορμών μάχης (ταρκάκια, αυτοκινούμενο πυροβολικό,οχήματα μάχης πεζικού), μη επανδρωμένα οχήματα εδάφους (UGV), σιδηροδρομικά συστήματα υψηλής ταχύτητας, γεωργικά μηχανήματα και άλλες μηχανοποιημένες πλατφόρμες που απαιτούν ακριβή πλοήγηση.Αυτή η ευπροσάρμοστη λύση εξυπηρετεί τις ανάγκες τοποθέτησης σε όλους τους πολίτες, στρατιωτικές και βιομηχανικές εφαρμογές.

Χαρακτηριστικά επιδόσεων

Ανεξάρτητη πλοήγηση με δυνατότητα ενημέρωσης μηδενικής ταχύτητας (ZUPT)
Ενσωματωμένη πλοήγηση με συστήματα μετρήσεων οδομετρήσεων και δορυφορικών συστημάτων
Προσαρμογή και εκκίνηση τόσο σε στατική όσο και σε δυναμική κατάσταση (σε κίνηση)
Κατάλληλο για περιοχές υψηλού γεωγραφικού πλάτους (± 65°), εξαιρετικά κρύα και σε μεγάλο υψόμετρο
Σχεδιασμός υψηλής αξιοπιστίας για απαιτητικά περιβάλλοντα

Τεχνικές προδιαγραφές

Κατηγορία παραμέτρου	Προδιαγραφές	Αξία
Επιταχυνόμετρο	Επαναληψιμότητα σε σχέση με τους μήνες	≤ 10 μg
	Η ακρίβεια του παράγοντα κλίμακας μηνών	≤ 10 ppm
	Γυροσκόπηση	Επαναληψιμότητα μεροληψίας	≤ 0,01°/h
Ακριβότητα του συντελεστή κλίμακας		≤ 5 ppm
Τυχαίο περπάτημα		≤ 0,003°/√hr
Χαρακτηριστικά	Στρογγυλός ρυθμός	≥±400°/sec
	Γωνιακή επιτάχυνση	100000°/sec2
	Επιτάχυνση	> 25g
	Ανεξάρτητη στάση	Οποιοσδήποτε προσανατολισμός
Απόδοση	Χρόνος ευθυγράμμισης	≤15 λεπτά
Εισαγωγή/Εξαγωγή	Διασύνδεση	3 RS422 full-duplex σειριακές θύρες, 1 100M θύρα Ethernet
Ακριβότητα θέσης	Ακριβότητα Αναζήτησης Βορρά/Κατευθύνσεως	≤ 5m
	Συνδυασμός αδρανειακής πλοήγησης/οδομέτρου	≤ 0,05%D
	Ακριβότητα Αναζήτησης Βορρά/Κατευθύνσεως	≤ 0,3 εκατ.
	Κρατώντας ακρίβεια του ρουλεμάν/2h	≤ 0,3 εκατ.
	Συνδυασμένη ακρίβεια θέσης πλοήγησης	≤0,2mil
Απόδοση εφαρμογών AHRS	Ακριβότητα της πορείας	≤0,2mil
Απόδοση εφαρμογών AHRS	Ακριβότητα πεδίου και κυλίσματος	≤0,2mil
Χαρακτηριστικά	Κατανάλωση ενέργειας	< 40W
	Βάρος	< 8,2 kg
	Περιοχή θερμοκρασίας	-40°C~60°C
	Αντίσταση σε κρούσματα	15g, μισό κύμα 11ms
	Τεχνολογία	DC24V ((± 25%)
	Μέθοδος ψύξης	Διοχέτευση στην πλάκα στερέωσης
	Αντίσταση σε δονήσεις	20~2000Hz, 6,06g
	ΜΤΠΔ	>15000 ώρες
