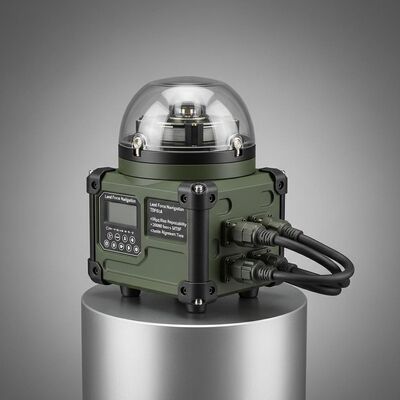

Ποιότητα Οπτικό εξοπλισμό οδικής πλοήγησης TDF61A, τοποθετημένο σε όχημα, με επαναληψιμότητα κλίσης ≤50μg, >20000 ώρες MTBF και ≤5 λεπτά χρόνου ευθυγράμμισης εργοστάσιο

Οπτικό εξοπλισμό οδικής πλοήγησης TDF61A, τοποθετημένο σε όχημα, με επαναληψιμότητα κλίσης ≤50μg, >20000 ώρες MTBF και ≤5 λεπτά χρόνου ευθυγράμμισης

Name: Οπτικό εξοπλισμό οδικής πλοήγησης TDF61A, τοποθετημένο σε όχημα, με επαναληψιμότητα κλίσης ≤50μg, >20000 ώρες MTBF και ≤5 λεπτά χρόνου ευθυγράμμισης
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: TDF61A
Price: 10,250.00 USD
Availability: InStock

Βασικά χαρακτηριστικά

Επωνυμία Μάρκας: NAVI OPTICS

Αριθμός μοντέλου: TDF61A

Τόπος καταγωγής: Κίνα

Πιστοποίηση: CCS

Ελάχιστη ποσότητα παραγγελίας: Ένα σύνολο

Δυνατότητα Προμήθειας: 10 σετ ανά μήνα

Χρόνος Παράδοσης: 5-8 εργάσιμες ημέρες

Τυπική συσκευασία: Καρτόνι

TDF61A.pdf

PDF

Σύνοψη του προϊόντος

Ο οπτικός γυροσκοπικός εξοπλισμός τοποθέτησης τοποθετημένου σε όχημα TDF61A προσφέρει πλοήγηση υψηλής ακρίβειας με επαναληψιμότητα πόλωσης ≤0,03°/ώρα και >20.000 ώρες MTBF. Διαθέτει δυναμική ευθυγράμμιση, λειτουργία πολλαπλών λειτουργιών (ZUPT/ενσωματωμένη πλοήγηση) και ισχυρή απόδοση σε ακραίες συνθήκες (-40℃~60℃).

Προσαρμοσμένα χαρακτηριστικά προϊόντος

Επισημαίνω

σύστημα αδρανειακής ναυτιλίας (INS)

,

Όργανο Τοποθέτησης και Προσανατολισμού με Οπτικό Γυροσκόπιο

,

Όργανο Τοποθέτησης με Οπτικό Γυροσκόπιο για Χερσαία Οχήματα

Η αναπαραγωγικότητα των μηνών:

≤ 50 μg

Η ακρίβεια του παράγοντα κλίμακας μηνών:

≤50ppm

Επαναληψιμότητα μεροληψίας:

≤ 0,03°/ώρα,1σ

Ακριβότητα με το παράγοντα κλίμακας:

≤50ppm

Τυχαίο περπάτημα:

≤ 0,01°/√hr

Δόνηση:

20~2000Hz,6,06g

MTBF:

＞20000 ώρες

Περιγραφή προϊόντος

Οπτικό εξοπλισμό οδικής ναυσιπλοΐας TDF61A

Οπτικό εξοπλισμό οδικής πλοήγησης TDF61A

Επισκόπηση του προϊόντος

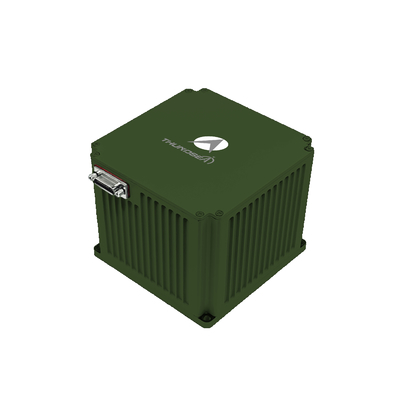

Η οπτική συσκευή τοποθέτησης και προσανατολισμού γυροσκόπων που τοποθετείται στο όχημα χρησιμοποιεί γυροσκόπια λέιζερ ή οπτικών ινών και επιταχυνόμετρα κουάρτζου ως βασικούς αισθητήρες.Χρησιμοποιώντας μια αρχιτεκτονική αδρανειακού συστήματος πλοήγησης με προηγμένο λογισμικό πλοήγησηςΗ σειρά προϊόντων προσφέρει πολλαπλές λειτουργικές λειτουργίες, συμπεριλαμβανομένης της ενημέρωσης μηδενικής ταχύτητας (ZUPT), της ενσωματωμένης πλοήγησης που βασίζεται σε αδράνεια / δορυφόρο,και ενσωματωμένη ναυσιπλοΐα αδράνειας/οδομέτρου, παρέχοντας ολοκληρωμένες παραμέτρους πλοήγησης οχημάτων για διάφορες πλατφόρμες που τοποθετούνται στο όχημα.

Πεδία εφαρμογής

Οχήματα γεωδαιτητικής έρευνας
Τανκς και αυτοκίνητο πυροβολικό
Οχήματα μάχης πεζικού
Μη επανδρωμένα οχήματα
Σιδηροδρόμια υψηλής ταχύτητας
Μηχανήματα γεωργικής χρήσης

Χαρακτηριστικά επιδόσεων

Με δυνατότητα ευθυγράμμισης και εκκίνησης σε στατική ή δυναμική κατάσταση (σε κίνηση)
Διαθέτει αυτόνομη πλοήγηση, επικαιροποίηση μηδενικής ταχύτητας (ZUPT) και ολοκληρωμένη πλοήγηση με συστήματα μετρήσεων οδών ή/και δορυφορικά συστήματα
Κατάλληλο για χρήση σε υψηλά γεωγραφικά πλάτη (± 65°), εξαιρετικά κρύα και σε υψηλά υψόμετρα
Σχεδιασμός υψηλής αξιοπιστίας

Τεχνικές προδιαγραφές

Σχήμα

TDF61A

Απόδοση επιταχυντή

Επαναληψιμότητα σε σχέση με τους μήνες	≤ 50 μg
Η ακρίβεια του παράγοντα κλίμακας μηνών	≤ 50 ppm

Δυναμικότητα ζυροκίνησης

Επαναληψιμότητα μεροληψίας	≤ 0,03°/ώρα,1σ
Ακριβότητα του συντελεστή κλίμακας	≤ 50 ppm
Τυχαίο περπάτημα	≤ 0,01°/√hr

Χαρακτηριστικά συστήματος

Στρογγυλός ρυθμός	≥±400°/sec
Γωνιακή επιτάχυνση	100000°/sec2
Επιτάχυνση	> 40 g
Ανεξάρτητη στάση	Οποιοσδήποτε προσανατολισμός
Χρόνος ευθυγράμμισης	≤5 λεπτά

Εισαγωγή/Εξαγωγή

Διασύνδεση

3 RS422 full-duplex σειριακές θύρες, 1 100M θύρα Ethernet

Ακριβότητα θέσης

Συνδυασμός αδρανειακής πλοήγησης/οδομέτρου	≤ 1%D
Ακριβότητα εύρεσης/προσανατολισμού βορρά	≤ 5,0mil
Ακριβότητα διατήρησης ρουλεμάν/2h	≤ 6,0 εκατ.
Συνδυασμένη ακρίβεια θέσης πλοήγησης	≤ 3,0mil

Απόδοση εφαρμογών AHRS

Ακριβότητα της πορείας	≤ 3,0mil
Ακριβότητα πεδίου και κυλίσματος	≤1,0mil

Φυσικά χαρακτηριστικά

Κατανάλωση ενέργειας	< 15W
Μέγεθος	110110100 mm
Βάρος	<1,7kg
Θέρμανση λειτουργίας	-40°C~60°C
Αντίσταση σε κρούσματα	15g, μισό κύμα 11ms
Τεχνολογία	DC24V ((± 25%)
Μέθοδος ψύξης	Διοχέτευση στην πλάκα στερέωσης
Αντίσταση σε δονήσεις	20~2000Hz, 6,06g
ΜΤΠΔ	>20000 ώρες
