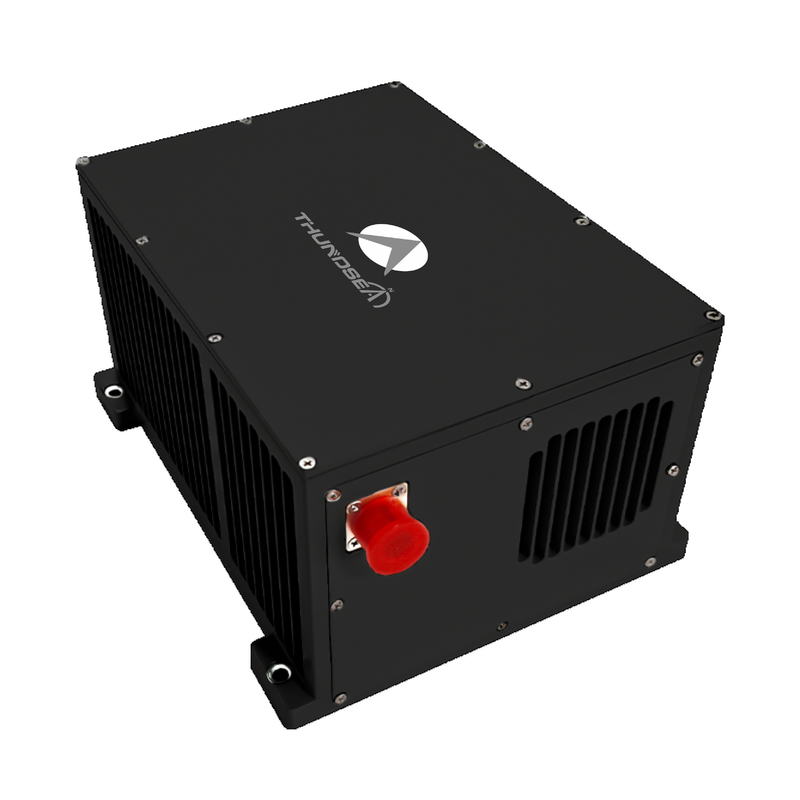

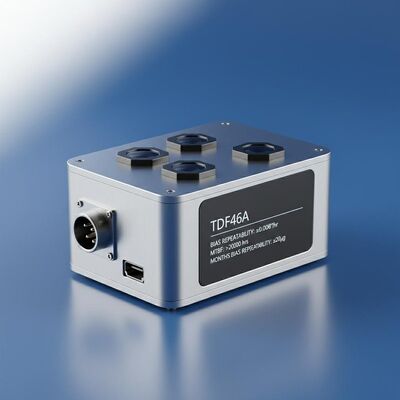

Αεροναυτιλία TDF46A Αερομεταφερόμενη Οπτική Γυροειδική Ναυτιλία

Αεροναυτιλία TDF46A Αερομεταφερόμενη Οπτική Γυροειδική Ναυτιλία
Αεροναυτιλία TDF46A Αερομεταφερόμενη Οπτική Γυροειδική Ναυτιλία

Μεγάλες Εικόνας :  Αεροναυτιλία TDF46A Αερομεταφερόμενη Οπτική Γυροειδική Ναυτιλία

Λεπτομέρειες:
Τόπος καταγωγής: Κίνα
Μάρκα: NAVI OPTICS
Πιστοποίηση: CCS
Αριθμό μοντέλου: TDF46A
Έγγραφο: TDF46A Airborne Optical Gyr...ce.pdf
Πληρωμής & Αποστολής Όροι:
Ποσότητα παραγγελίας min: Ένα σύνολο
Συσκευασία λεπτομέρειες: Καρτόνι
Χρόνος παράδοσης: 5-8 εργάσιμες ημέρες
Όροι πληρωμής: Λ/Κ,Τ/Τ
Δυνατότητα προσφοράς: 10 σετ ανά μήνα

Αεροναυτιλία TDF46A Αερομεταφερόμενη Οπτική Γυροειδική Ναυτιλία

περιγραφή
Η αναπαραγωγικότητα των μηνών: ≤20μg Η ακρίβεια του παράγοντα κλίμακας μηνών: ≤20PPm
Προκατειλημμένη επανάληψη: ≤ 0,008°/ώρα Ακριβότητα με το παράγοντα κλίμακας: ≤20PPm
Τυχαίος περίπατος: ≤ 0,003°/√hr Δονήσεις: 20~2000Hz,6.06g
ΜΤΒΦ: > 20.000 ώρες

Αεροναυτιλία TDF46A Αερομεταφερόμενη Οπτική Γυροειδική Ναυτιλία


1 Εισαγωγή

Το αερομεταφερόμενο οπτικό σύστημα κιρσικής αδράνειας πλοήγησης χρησιμοποιεί γυροσκόπια οπτικών ινών (FOG) και επιταχυνόμετρα υψηλής ακρίβειας από χαλαζία ως βασικά στοιχεία ανίχνευσης,που λειτουργούν είτε με αρχιτεκτονικές συστημάτων strapdown είτε με μονωμένεςΧρησιμοποιώντας προηγμένους αλγόριθμους πλοήγησης που υποβάλλονται σε επεξεργασία μέσω ενσωματωμένων υπολογιστικών μονάδων, επιτυγχάνει υπολογισμό παραμέτρων αδράνειας σε πραγματικό χρόνο με ρυθμούς ανανέωσης που υπερβαίνουν τα 200Hz.Αυτό το σύστημα διαθέτει δυνατότητες σύντηξης αισθητήρων πολλαπλών τομέων., ενσωματώνοντας απρόσκοπτα την δορυφορική πλοήγηση (GNSS), την ουράνια τοποθέτηση, τη βαρομετρική υψομετρία, τη ραδιοναυσιπλοΐα και τις οπτικές εισροές οδομετρίας μέσω προσαρμοστικών τεχνικών φιλτραρίσματος Kalman.Οι λειτουργικές λειτουργίες μπορούν να ρυθμίζονται δυναμικά μεταξύ καθαρής αδρανειακής πλοήγησης και υβριδικών καταστάσεων αύξησης, παρέχοντας ολοκληρωμένες λύσεις πλοήγησης πλατφόρμας, συμπεριλαμβανομένων των 3D θέσης, ταχύτητας, στάσης και κατευθύνσεων παραμέτρους.


2Πεδία εφαρμογής

Κατάλληλο για UAV σταθερών πτέρυγων, UAV περιστροφικών πτέρυγων και εξειδικευμένα αερομεταφερόμενα οχήματα.


3ΑπόδοσηΓχαρακτηριστικά

Δυνατότητα ευθυγράμμισης σε πλατφόρμες δονήσεων με βάση το έδαφος και ευθυγράμμιση σε πτήση.

Υποστηρίζει τη μετάβαση μεταξύ αυτο-ευθυγράμμισης, μετακίνησης-βάσης ευθυγράμμισης, και μεταφοράς ευθυγράμμισης με βάση τις ανάγκες του πελάτη.

Υποστηρίζει τη σύντηξη πολλαπλών αισθητήρων, ενσωματώνοντας δορυφορικά, ουράνια, υψομετρικά, ραδιοφωνικά και οπτικά δεδομένα πλοήγησης.

Εξοπλισμένο με λειτουργίες ανίχνευσης σφαλμάτων συστήματος και συναγερμού.


4 Βασικές παραμέτρους


Τύπος TDF46A
Επιταχυνόμετρο Η αναπαραγωγικότητα των μηνών ≤ 20μg
Η ακρίβεια του παράγοντα κλίμακας μηνών ≤ 20 ppm
Γυροσκόπηση Επαναληψιμότητα μεροληψίας ≤ 0,008°/ώρα
Ακριβότητα με το παράγοντα κλίμακας ≤ 20 ppm
Τυχαίο περπάτημα ≤ 0,003°/√hr
Χαρακτηριστικά Ακριβότητα θέσης Καθαρή αδράνεια ≤ 0,8nm/1h
Δυνατότητα αδρανούς πλοήγησης καλύτερη από την ακρίβεια δορυφόρου
Ακριβότητα ταχύτητας Καθαρή αδράνεια ≤1,0m/s
Δυνατότητα αδρανούς πλοήγησης ≤0,2m/s
Στροφή γωνίας ≥±400°/sec
Γωνιακή επιτάχυνση 100000°/sec2
Επιτάχυνση > 25g
Αγγλική στάση Οποιοσδήποτε προσανατολισμός
Χρόνος ευθυγράμμισης ≤8 λεπτά
Εισαγωγή/έκδοση 3 RS422 full-duplex σειριακές θύρες, 1 100M θύρα Ethernet
Ο χρόνος ευθυγράμμισης Χρόνος < 5 λεπτά
Η απόδοση των εφαρμογών AHRS Ακριβότητα επικεφαλής Καθαρή αδράνεια ≤0,1°sec ((L)
Συνδυασμός δορυφορικής πλοήγησης ≤ 0,05°sec ((L)
Ακριβότητα πεδίου και κυλίνδρου Καθαρή αδράνεια ≤ 0,03°
Συνδυασμός δορυφορικής πλοήγησης ≤ 0,015°
Χαρακτηριστικά Κατανάλωση ενέργειας < 20W
Μέγεθος 195×160×108
Βάρος < 3,9kg
Θερμοκρασία -40°C~60°C
Σοκ 15g,Half-sine wave 11ms
Τεχνολογία DC24V (± 25%)
Ψύξη Διοχέτευση σε τοποθέτηση πλάκας
Δονήσεις 20~2000Hz,6.06g
ΜΤΠΔ > 20.000 ώρες
