Αεροναυτιλία TDF61A Αερομεταφερόμενη Οπτική Γυροειδική Ναυτιλία

Αεροναυτιλία TDF61A Αερομεταφερόμενη Οπτική Γυροειδική Ναυτιλία
Αεροναυτιλία TDF61A Αερομεταφερόμενη Οπτική Γυροειδική Ναυτιλία

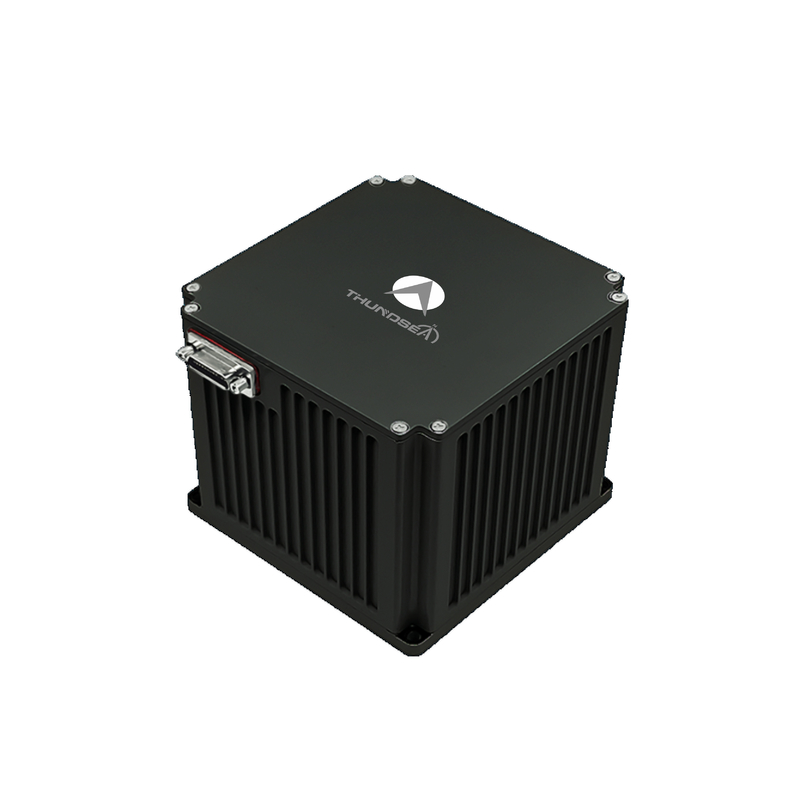

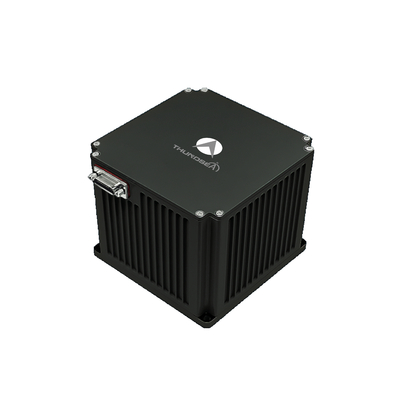

Μεγάλες Εικόνας :  Αεροναυτιλία TDF61A Αερομεταφερόμενη Οπτική Γυροειδική Ναυτιλία

Λεπτομέρειες:
Τόπος καταγωγής: Κίνα
Μάρκα: NAVI OPTICS
Πιστοποίηση: CCS
Αριθμό μοντέλου: TDF61A
Έγγραφο: TDF61A Airborne Optical Gyr...ce.pdf
Πληρωμής & Αποστολής Όροι:
Ποσότητα παραγγελίας min: Ένα σύνολο
Συσκευασία λεπτομέρειες: Καρτόνι
Χρόνος παράδοσης: 5-8 εργάσιμες ημέρες
Όροι πληρωμής: Λ/Κ,Τ/Τ
Δυνατότητα προσφοράς: 10 σετ ανά μήνα

Αεροναυτιλία TDF61A Αερομεταφερόμενη Οπτική Γυροειδική Ναυτιλία

περιγραφή
Η αναπαραγωγικότητα των μηνών: ≤ 50 μg Η ακρίβεια του παράγοντα κλίμακας μηνών: ≤500ppm
Προκατειλημμένη επανάληψη: ≤ 0,3°/ώρα Ακριβότητα με το παράγοντα κλίμακας: ≤500ppm
Τυχαίο περπάτημα: ≤ 0,01°/√hr Δονήσεις: 20~2000Hz,6.06g
ΜΤΠΔ: > 20.000 ώρες

Αεροναυτιλία TDF61A Αερομεταφερόμενη Οπτική Γυροειδική Ναυτιλία


1 Εισαγωγή

Το αερομεταφερόμενο οπτικό σύστημα κιρσικής αδρανειακής πλοήγησης (INS) χρησιμοποιεί οπτικά κιρσόμετρα και επιταχυνόμετρα χαλαζίου ως βασικά στοιχεία ανίχνευσης,λειτουργούν είτε με δομή ιμπεριαλικής πλοήγησης με δέσιμο είτε με δομή ιμπεριαλικής πλοήγησης με διαμόρφωση θέρματος Το υψηλής ταχύτητας ενσωματωμένο λογισμικό πλοήγησης επεξεργάζεται δεδομένα αισθητήρων σε πραγματικό χρόνο για να παρέχει συνεχείς εξόδους θέσης και προσανατολισμού.Αυτή η σειρά προϊόντων ενσωματώνει εισροές πλοήγησης πολλαπλών πηγών, συμπεριλαμβανομένων των δορυφορικών σημάτων (GNSS), ουράνιες παρατηρήσεις, βαρομετρική υψομετρία, βοηθήματα ραδιοναυτιλίας και οπτική οδομετρία με βάση ειδικές διαμορφώσεις αποστολής.Προσφέρει λειτουργική ευελιξία μέσω επιλογών λειτουργιών που κυμαίνονται από ανεξάρτητη αδρανειακή πλοήγηση έως προσαρμοστική σύντηξη πολυαισθητήρων, παρέχοντας ολοκληρωμένες καταστάσεις πλατφόρμας (θέση, ταχύτητα, στάση) σε δυναμικά περιβάλλοντα.


2Πεδία εφαρμογής

Κατάλληλο για UAV σταθερών πτέρυγων, UAV περιστροφικών πτέρυγων και εξειδικευμένα αερομεταφερόμενα οχήματα.


3ΑπόδοσηΓχαρακτηριστικά

Δυνατότητα ευθυγράμμισης σε πλατφόρμες δονήσεων με βάση το έδαφος και ευθυγράμμιση σε πτήση.

Υποστηρίζει τη μετάβαση μεταξύ αυτο-ευθυγράμμισης, μετακίνησης-βάσης ευθυγράμμισης, και μεταφοράς ευθυγράμμισης με βάση τις ανάγκες του πελάτη.

Υποστηρίζει τη σύντηξη πολλαπλών αισθητήρων, ενσωματώνοντας δορυφορικά, ουράνια, υψομετρικά, ραδιοφωνικά και οπτικά δεδομένα πλοήγησης.

Εξοπλισμένο με λειτουργίες ανίχνευσης σφαλμάτων συστήματος και συναγερμού.


4 Βασικές παραμέτρους


Τύπος TDF61A
Επιταχυνόμετρο Η αναπαραγωγικότητα των μηνών ≤ 50 μg
Η ακρίβεια του παράγοντα κλίμακας μηνών ≤ 500 ppm
Γυροσκόπηση Επαναληψιμότητα μεροληψίας ≤ 0,3°/ώρα
Ακριβότητα με το παράγοντα κλίμακας ≤ 500 ppm
Τυχαίο περπάτημα ≤ 0,01°/√hr
Χαρακτηριστικά Ακριβότητα θέσης Καθαρή αδράνεια ≤4nm/1h
Δυνατότητα αδρανούς πλοήγησης καλύτερη από την ακρίβεια δορυφόρου
Ακριβότητα ταχύτητας Καθαρή αδράνεια ≤ 3,0 m/s
Δυνατότητα αδρανούς πλοήγησης ≤0,2m/s
Στροφή γωνίας ≥±400°/sec
Γωνιακή επιτάχυνση 100000°/sec2
Επιτάχυνση > 25g
Αγγλική στάση Οποιοσδήποτε προσανατολισμός
Χρόνος ευθυγράμμισης ≤5 λεπτά
Εισαγωγή/έκδοση 3 RS422 full-duplex σειριακές θύρες, 1 100M θύρα Ethernet
Ο χρόνος ευθυγράμμισης Χρόνος < 5 λεπτά
Η απόδοση των εφαρμογών AHRS Ακριβότητα επικεφαλής Καθαρή αδράνεια ≤ 0,4°sec ((L)
Συνδυασμός δορυφορικής πλοήγησης ≤0,2°sec ((L)
Ακριβότητα πεδίου και κυλίνδρου Καθαρή αδράνεια ≤ 0,08°
Συνδυασμός δορυφορικής πλοήγησης ≤ 0,03°
Χαρακτηριστικά Κατανάλωση ενέργειας < 15W
Μέγεθος 110 × 110 × 100
Βάρος <1,7kg
Θερμοκρασία -40°C~60°C
Σοκ 15g,Half-sine wave 11ms
Τεχνολογία DC24V (± 25%)
ψύξη Διοχέτευση σε τοποθέτηση πλάκας
Δονήσεις 20~2000Hz,6.06g
ΜΤΠΔ > 20.000 ώρες
