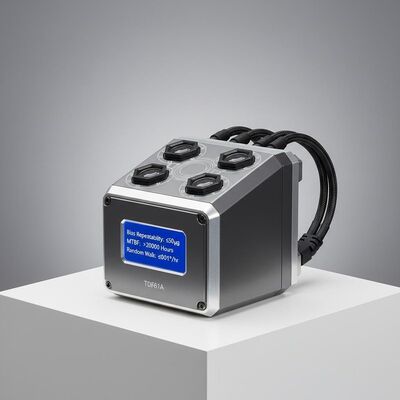

Ποιότητα TDF61A Αερομεταφερόμενο οπτικό σύστημα κιρσικής αδρανείας πλοήγησης με επαναληψιμότητα μεροληψίας ≤50μg, >20000 ώρες MTBF και ≤0,01°/√hr τυχαία κίνηση για αεροναυτιλία εργοστάσιο

TDF61A Αερομεταφερόμενο οπτικό σύστημα κιρσικής αδρανείας πλοήγησης με επαναληψιμότητα μεροληψίας ≤50μg, >20000 ώρες MTBF και ≤0,01°/√hr τυχαία κίνηση για αεροναυτιλία

Name: TDF61A Αερομεταφερόμενο οπτικό σύστημα κιρσικής αδρανείας πλοήγησης με επαναληψιμότητα μεροληψίας ≤50μg, >20000 ώρες MTBF και ≤0,01°/√hr τυχαία κίνηση για αεροναυτιλία
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: TDF61A
Price: 10,250.00 USD
Availability: InStock

Βασικά χαρακτηριστικά

Επωνυμία Μάρκας: NAVI OPTICS

Αριθμός μοντέλου: TDF61A

Τόπος καταγωγής: Κίνα

Πιστοποίηση: CCS

Ελάχιστη ποσότητα παραγγελίας: Ένα σύνολο

Δυνατότητα Προμήθειας: 10 σετ ανά μήνα

Χρόνος Παράδοσης: 5-8 εργάσιμες ημέρες

Όροι πληρωμής: Λ/Κ,Τ/Τ

Τυπική συσκευασία: Καρτόνι

TDF61A Airborne Optical Gyro-Inertial Guidance.pdf

PDF

Σύνοψη του προϊόντος

Το αερομεταφερόμενο οπτικό γυροσκόπιο INS TDF61A προσφέρει ακρίβεια θέσης ≤4nm/h με σύντηξη πολλαπλών αισθητήρων. Διαθέτει MTBF 20.000+ ωρών, λειτουργία -40°C έως 60°C και υποστηρίζει ευθυγράμμιση εδάφους/εν πτήση για UAV σταθερής/περιστροφικής πτέρυγας.

Προσαρμοσμένα χαρακτηριστικά προϊόντος

Επισημαίνω

σύστημα αδρανούς πλοήγησης αεροπορία

,

Αερομεταφερόμενη οπτική γυροκινητική αδρανειακή πλοήγηση

Η αναπαραγωγικότητα των μηνών:

≤ 50 μg

Η ακρίβεια του παράγοντα κλίμακας μηνών:

≤500 ppm

Επαναληψιμότητα μεροληψίας:

≤ 0,3°/ώρα

Ακριβότητα με το παράγοντα κλίμακας:

≤500 ppm

Τυχαίο περπάτημα:

≤ 0,01°/√hr

Δόνηση:

20~2000Hz,6,06g

MTBF:

＞20000 ώρες

Περιγραφή προϊόντος

Αεροναυτιλία TDF61A Αερομεταφερόμενη Οπτική Γυροειδική Ναυτιλία

Το αερομεταφερόμενο οπτικό σύστημα ιμπεριαλικής ναυσιπλοΐας TDF61A χρησιμοποιεί οπτικά γυροσκόπια και επιταχυνόμετρα κουάρτζου ως βασικά στοιχεία ανίχνευσης.που λειτουργούν υπό αρχιτεκτονική πλοήγησης με δέσιμο ή διαμόρφωση μεθόδου θέρμανσηςΤο υψηλής ταχύτητας ενσωματωμένο λογισμικό επεξεργάζεται δεδομένα αισθητήρων σε πραγματικό χρόνο για να παρέχει συνεχείς εξόδους θέσης και προσανατολισμού.Το σύστημα αυτό ενσωματώνει πολλαπλές πηγές πλοήγησης, συμπεριλαμβανομένων των δορυφορικών σημάτων GNSS, ουράνιες παρατηρήσεις, βαρομετρική υψομετρία, βοηθήματα ραδιοναυτιλίας και οπτική οδομετρία με βάση τις απαιτήσεις της αποστολής.

Πεδία εφαρμογής

Κατάλληλο για μη επανδρωμένα αεροσκάφη σταθερής πτέρυγας, μη επανδρωμένα αεροσκάφη περιστρεφόμενης πτέρυγας και εξειδικευμένα αερομεταφερόμενα οχήματα.

Χαρακτηριστικά επιδόσεων

Δυνατότητα ευθυγράμμισης σε εδάφιο πλατφόρμες δονήσεων και ευθυγράμμισης κατά την πτήση
Υποστηρίζει την εναλλαγή μεταξύ της αυτοαποστολής, της ευθυγράμμισης κινητής βάσης και της ευθυγράμμισης μεταφοράς
Πολυαισθητηριακή σύντηξη που ενσωματώνει δορυφορικά, ουράνια, υψομετρικά, ραδιοφωνικά και οπτικά δεδομένα πλοήγησης
Λειτουργίες ανίχνευσης σφαλμάτων και συναγερμού συστήματος

Τεχνικές προδιαγραφές

Τύπος
Σχήμα	TDF61A
Επιταχυνόμετρο
Επαναληψιμότητα μεροληψίας	≤ 50 μg
Ακριβότητα του συντελεστή κλίμακας	≤ 500 ppm
Γυροσκόπηση
Επαναληψιμότητα μεροληψίας	≤ 0,3°/ώρα
Ακριβότητα του συντελεστή κλίμακας	≤ 500 ppm
Τυχαίο περπάτημα	≤ 0,01°/√hr
Απόδοση πλοήγησης
Ακριβότητα θέσης (καθαρή αδράνεια)	≤4nm/1h
Ακριβότητα θέσης (INS/GNSS)	Καλύτερη από την ακρίβεια του δορυφόρου.
Ακριβότητα ταχύτητας (καθαρή αδράνεια)	≤ 3,0 m/s
Ακριβότητα ταχύτητας (INS/GNSS)	≤0,2m/s
Δυναμικό εύρος
Στρογγυλός ρυθμός	≥±400°/sec
Γωνιακή επιτάχυνση	100000°/sec2
Επιτάχυνση	> 25g
Ανεξάρτητη στάση	Οποιοσδήποτε προσανατολισμός
Απόδοση AHRS
Ακριβότητα πορείας (καθαρή αδράνεια)	≤ 0,4°sec ((L)
Ακριβότητα πορείας (INS/GNSS)	≤0,2°sec ((L)
Ακριβότητα πεδίου και κυλίνδρου (καθαρή αδράνεια)	≤ 0,08°
Ακριβότητα κλίσης και κύλισης (INS/GNSS)	≤ 0,03°
Φυσικά χαρακτηριστικά
Κατανάλωση ενέργειας	< 15W
Μέγεθος	110110100 mm
Βάρος	<1,7kg
Θέρμανση λειτουργίας	-40°C έως +60°C
Αντίσταση σε κρούσματα	15g, μισό κύμα 11ms
Δονήσεις	20-2000Hz, 6,06g
Τεχνολογία	DC24V ((± 25%)
Μέθοδος ψύξης	Διοχέτευση στην πλάκα στερέωσης
ΜΤΠΔ	>20.000 ώρες
Διασύνδεση
Εισαγωγή/Εξαγωγή	3 RS422 full-duplex σειριακές θύρες, 1 100M θύρα Ethernet
Σύνοψη
Χρόνος ευθυγράμμισης	≤ 5 λεπτά

Ετικέτες

Σύστημα ναυσιπλοΐας INS σωληνώσεων

Ερευνώντας αδρανές σύστημα μέτρησης

Αδρανής μετρώντας μονάδα imu οπτικών ινών
