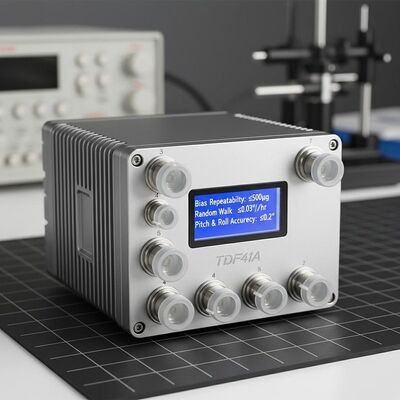

Ποιότητα Αεροπορική πλοήγηση TDF41A Διαστημικό οπτικό σύστημα περιστροφικής αδράνειας πλοήγησης με ≤500μg επαναληψιμότητα μεροληψίας, ≤0,03°/√hr τυχαίο περπάτημα και ≤0,2° ακρίβεια κλίσης και κύλισης εργοστάσιο

Αεροπορική πλοήγηση TDF41A Διαστημικό οπτικό σύστημα περιστροφικής αδράνειας πλοήγησης με ≤500μg επαναληψιμότητα μεροληψίας, ≤0,03°/√hr τυχαίο περπάτημα και ≤0,2° ακρίβεια κλίσης και κύλισης

Name: Αεροπορική πλοήγηση TDF41A Διαστημικό οπτικό σύστημα περιστροφικής αδράνειας πλοήγησης με ≤500μg επαναληψιμότητα μεροληψίας, ≤0,03°/√hr τυχαίο περπάτημα και ≤0,2° ακρίβεια κλίσης και κύλισης
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: TDF41A
Price: 10,250.00 USD
Availability: InStock

Βασικά χαρακτηριστικά

Επωνυμία Μάρκας: NAVI OPTICS

Αριθμός μοντέλου: TDF41A

Τόπος καταγωγής: Κίνα

Πιστοποίηση: CCS

Ελάχιστη ποσότητα παραγγελίας: Ένα σύνολο

Δυνατότητα Προμήθειας: 10 σετ ανά μήνα

Χρόνος Παράδοσης: 5-8 εργάσιμες ημέρες

Όροι πληρωμής: Λ/Κ,Τ/Τ

Τυπική συσκευασία: Καρτόνι

TDF41A .pdf

PDF

Σύνοψη του προϊόντος

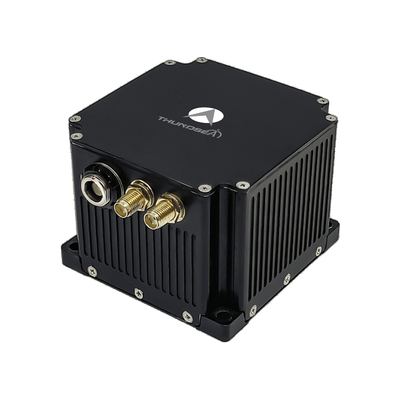

Το αερομεταφερόμενο οπτικό γυροσκοπικό αδρανειακό σύστημα πλοήγησης TDF41A προσφέρει ακρίβεια θέσης ≤1nm/10 λεπτά, ακρίβεια βήματος/ρολού ≤0,2° και υποστηρίζει σύντηξη πολλαπλών αισθητήρων. Με 20.000+ ώρες MTBF, εύρος λειτουργίας -40℃~60℃ και συμπαγή σχεδιασμό 500g, είναι ιδανικό για UAV σταθερής/περιστροφικής πτέρυγας.

Προσαρμοσμένα χαρακτηριστικά προϊόντος

Επισημαίνω

TDF41A

,

Αερομεταφερόμενη οπτική γυροκινητική αδρανειακή πλοήγηση

,

Αεροναυτιλία

Η αναπαραγωγικότητα των μηνών:

≤500μg

Η ακρίβεια του παράγοντα κλίμακας μηνών:

≤500 ppm

Επαναληψιμότητα μεροληψίας:

≤0,1°/ώρα

Ακριβότητα με το παράγοντα κλίμακας:

≤300 ppm

Τυχαίο περπάτημα:

≤0,03°/√hr

Ακριβότητα πεδίου και κυλίνδρου:

≤0.2°

Ακρίβεια επικεφαλής:

≤1°sec ((L)

Περιγραφή προϊόντος

Αεροναυτιλία TDF41A Αερομεταφερόμενη Οπτική Γυροειδική Ναυτιλία

Επισκόπηση του προϊόντος

Το αερομεταφερόμενο οπτικό σύστημα ιμπεριαλικής πλοήγησης TDF41A χρησιμοποιεί οπτικά ιμπεριαλικά συστήματα και επιταχυνόμετρα κουάρτζου ως κεντρικούς αισθητήρες, χρησιμοποιώντας είτε την αρχιτεκτονική ιμπεριαλικής πλοήγησης strapdown είτε τη δομή ιμπεριαλικής πλοήγησης dithered.Με προηγμένο υψηλής ταχύτητας λογισμικό πλοήγησης, παρέχει δεδομένα πλοήγησης σε πραγματικό χρόνο και υποστηρίζει την ενσωμάτωση με δορυφορικά, ουράνια, υψομετρικά, ραδιοφωνικά και οπτικά συστήματα πλοήγησης με βάση τις απαιτήσεις του χρήστη.

Πεδία εφαρμογής

Κατάλληλο για μη επανδρωμένα αεροσκάφη σταθερής πτέρυγας, μη επανδρωμένα αεροσκάφη περιστρεφόμενης πτέρυγας και εξειδικευμένα αερομεταφερόμενα οχήματα.

Χαρακτηριστικά επιδόσεων

Δυνατότητα ευθυγράμμισης σε εδάφιο πλατφόρμες δονήσεων και ευθυγράμμισης κατά την πτήση
Υποστηρίζει την εναλλαγή μεταξύ της αυτοαποστολής, της ευθυγράμμισης κινητής βάσης και της ευθυγράμμισης μεταφοράς
Δυνατότητα σύντηξης πολλαπλών αισθητήρων με δορυφορικά, ουράνια, υψομετρικά, ραδιοφωνικά και οπτικά δεδομένα πλοήγησης
Ενσωματωμένες λειτουργίες ανίχνευσης σφαλμάτων και συναγερμού συστήματος

Τεχνικές προδιαγραφές

Τύπος παραμέτρου	Προδιαγραφές
Επαναληψιμότητα της κλίσης του επιταχυντή	≤ 500μg
Επιταχυνόμετρος μήνες Ακριβότητα του παράγοντα κλίμακας	≤ 500 ppm
Επαναληψιμότητα της ζυροπροδιάθεσης	≤ 0,1°/ώρα
Ακριβότητα συντελεστή ζυροκλίμακας	≤ 300 ppm
Γύρο Τυχαίο Περπάτημα	≤ 0,03°/√hr
Ακριβότητα θέσης (καθαρή αδράνεια)	≤1nm/10min
Ακριβότητα θέσης (INS + δορυφόρος)	Καλύτερη από την ακρίβεια του δορυφόρου.
Ακριβότητα ταχύτητας (INS + δορυφόρος)	≤0,2m/s
Στρογγυλός ρυθμός	≥±400°/sec
Γωνιακή επιτάχυνση	100000°/sec2
Επιτάχυνση	> 40 g
Ανεξάρτητη στάση	Οποιοσδήποτε προσανατολισμός
Χρόνος ευθυγράμμισης	≤5 λεπτά
Εισαγωγή/Εξαγωγή	2 RS422 σειριακές θύρες
Ακριβότητα διαδρομής AHRS (δορυφόρος)	≤1°sec ((L)
Ακριβότητα AHRS Pitch & Roll (δορυφόρος)	≤0,2°
Κατανάλωση ενέργειας	< 10W
Μέγεθος	707053 mm
Βάρος	< 500g
Θέρμανση λειτουργίας	-40°C έως +60°C
Αντίσταση σε κρούσματα	15g, μισό κύμα 11ms
Τεχνολογία	DC24V ((± 25%)
Μέθοδος ψύξης	Διοχέτευση στην πλάκα στερέωσης
Αντίσταση σε δονήσεις	20-2000Hz, 6,06g
ΜΤΠΔ	>20000 ώρες
