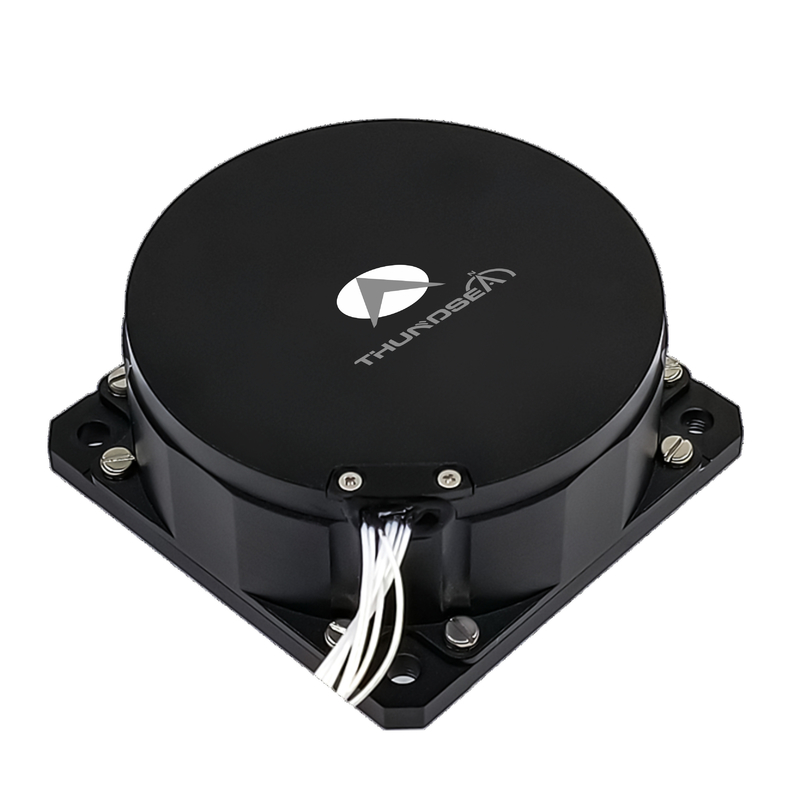

Ελέγχου βαθμού TDFG70S Οπτική ίνα Γυροσκόπιο Compact

Ελέγχου βαθμού TDFG70S Οπτική ίνα Γυροσκόπιο Compact
Ελέγχου βαθμού TDFG70S Οπτική ίνα Γυροσκόπιο Compact

Μεγάλες Εικόνας :  Ελέγχου βαθμού TDFG70S Οπτική ίνα Γυροσκόπιο Compact

Λεπτομέρειες:
Τόπος καταγωγής: Κίνα
Μάρκα: NAVI OPTICS
Πιστοποίηση: CCS
Αριθμό μοντέλου: TDFG70S
Έγγραφο: TDFG70S Control Grade Fiber...pe.pdf
Πληρωμής & Αποστολής Όροι:
Ποσότητα παραγγελίας min: Ένα σύνολο
Συσκευασία λεπτομέρειες: Καρτόνι
Χρόνος παράδοσης: 15 ημέρες
Δυνατότητα προσφοράς: 30 σετ ανά μήνα

Ελέγχου βαθμού TDFG70S Οπτική ίνα Γυροσκόπιο Compact

περιγραφή
Δυναμική περιοχή: ≥±400°/s Προκαταλήψεις σε τρέξιμο: < 1°/h
Ακρίβεια ((10sec): 00,05°/h έως 0,03°/h ARW(Αγωνική τυχαία κίνηση: < 0,005°/√hr,1σ
Ελέγχος δονήσεων: 20~2000Hz, 6,06g Διάφραση ζώνης: > 200 Hz
Βάρος: ≤ 300 g Μέγεθος: 70 mm × 70 mm × 30 mm
Επισημαίνω:

Συμπαγές γυροσκόπιο οπτικών ινών

,

Γυροσκόπιο οπτικών ινών βαθμού ελέγχου

Τύπος ελέγχου TDFG70S Γυροσκόπιο οπτικών ινών


1 Εισαγωγή

Το γυροσκόπιο οπτικών ινών (FOG) είναι μια συσκευή ανίχνευσης γωνιακής ταχύτητας που λειτουργεί με το φαινόμενο Sagnac σε οπτικά συστήματα.παρέχει σε πραγματικό χρόνο μετρήσεις γωνιακής ταχύτητας κινούμενων πλατφορμών μέσω υψηλής ταχύτητας σειριακών διεπαφών με ταχύτητες δειγματοληψίας άνω των 4 kHz.Διαθέσιμη σε διαμορφώσεις με έναν άξονα, δύο άξονες και τρεις άξονες, αυτή η σειρά προϊόντων επιτρέπει τον συγχρονισμό πολλών άξονων για την ανάλυση δυναμικής κίνησης.Οι παραλλαγές διπλού και τριπλού άξονα επιτυγχάνουν ταυτόχρονη ανίχνευση ορθογώνιου άξονα μέσω ολοκληρωμένων σχεδίων με κοινά οπτικά εξαρτήματα και ηλεκτρονικές μονάδες επεξεργασίας, εξασφαλίζοντας ακριβή συνοχή των μετρήσεων σε όλους τους άξονες.


2Εφαρμογή

Είναι κατάλληλο για εξοπλισμό σταθεροποίησης και ελέγχου για κατευθυνόμενα όπλα,τακτικούς πυραύλους,τορπίλες,έλεγχο στάσης,και μεσαίου και υψηλού επιπέδου βιομηχανικό εξοπλισμό.



3Χαρακτηριστικά

Ο σχεδιασμός είναι σε πλήρη στερεή κατάσταση χωρίς κινούμενα μέρη.
Άμεση ψηφιακή έξοδος για εύκολη σύνδεση με υπολογιστή.
Μικρό μέγεθος, ελαφρύ βάρος και ευέλικτη σχεδίαση·
Χαμηλός θόρυβος, χαμηλή κατανάλωση ενέργειας, χαμηλό κόστος·
Υψηλή αξιοπιστία και μακρά διάρκεια ζωής.


4 Βασικές παραμέτρους


Απόδοση

Δυναμικό εύρος

± 400°/s

Προκαταλήψεις σε τρέξιμο

<1°/h

Ακριβότητα(10sec)

00,05°/h έως 0,03°/h

ΑΡΠ(Στρογγυλό τυχαίο περπάτημα

<00,005°/χρ,1σ

Ελέγχος δονήσεων

20~2000Hz,6.06g

Διάφραση ζώνης

>200Hz

Ηλεκτρική διεπαφή

Ενεργοποιήστε την ώρα.

Δέκα

Μορφή σήματος εξόδου

RS-422

Χτισμένο σε αυτο-δοκιμασία

 - Δεν ξέρω.

Ταχύτητα ενημέρωσης του σήματος εξόδου

500 Hz ~ 4000 Hz

Δυνατότητα σήματος εξόδου

115200bps~921600bps

Θερμοκρασία λειτουργίας

 - 40.°C ~ + 70°C

Θέρμανση αποθήκευσης

 - Πενήντα πέντε.°C ~ + 85°C

Φυσικές προδιαγραφές

Ηλεκτρική τροφοδοσία

5V

Συνδετήρας

J30J-15TJL

Κατανάλωση ενέργειας

≤ 3W

Διάταξη MTBF

>150000 ώρες

Βάρος

≤ 300g

Μέγεθος

70 mm × 70 mm × 30 mm
