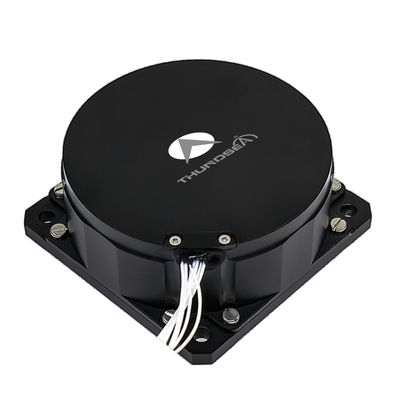

Ελέγχου βαθμού TDFG70S Σύνθετο γυροσκόπιο υψηλής ακρίβειας οπτικών ινών (FOG) για ακριβή πλοήγηση

Name: Ελέγχου βαθμού TDFG70S Σύνθετο γυροσκόπιο υψηλής ακρίβειας οπτικών ινών (FOG) για ακριβή πλοήγηση
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: TDFG70S
Price: 10,250.00 USD
Availability: InStock

Βασικά χαρακτηριστικά

Επωνυμία Μάρκας: NAVI OPTICS

Αριθμός μοντέλου: TDFG70S

Τόπος καταγωγής: Κίνα

Πιστοποίηση: CCS

Ελάχιστη ποσότητα παραγγελίας: Ένα σύνολο

Δυνατότητα Προμήθειας: 30 σετ ανά μήνα

Χρόνος Παράδοσης: 15 ημέρες

Τυπική συσκευασία: Καρτόνι

TDFG70S Control Grade Fiber Optic Gyroscope.pdf

PDF

Σύνοψη του προϊόντος

Ελέγχου βαθμού TDFG70S Οπτική ίνα Γυροσκόπιο Compact Επισκόπηση του προϊόντος Το TDFG70S Fiber Optic Gyroscope είναι μια προηγμένη συσκευή ανίχνευσης γωνιακής ταχύτητας που λειτουργεί με το φαινόμενο Sagnac σε οπτικά συστήματα.,παρέχει μετρήσεις γωνιακής ταχύτητας σε πραγματικό χρόνο κινητών πλατφορ...

Προσαρμοσμένα χαρακτηριστικά προϊόντος

Επισημαίνω

Συμπαγές γυροσκόπιο οπτικών ινών

,

Γυροσκόπιο οπτικών ινών βαθμού ελέγχου

Δυναμικό εύρος:

≥±400°/s

Προκαταλήψεις σε τρέξιμο:

< 1°/h

Ακρίβεια ((10sec):

00,05°/h έως 0,03°/h

ARW(Αγωνική τυχαία κίνηση:

< 0,005°/√hr,1σ

Έλεγχος κραδασμών:

20~2000Hz,6,06g

Εύρος ζώνης:

> 200 Hz

Βάρος:

≤ 300 g

Διαστάσεις:

70 mm × 70 mm × 30 mm

Περιγραφή προϊόντος

Ελέγχου βαθμού TDFG70S Οπτική ίνα Γυροσκόπιο Compact

Επισκόπηση του προϊόντος

Το TDFG70S Fiber Optic Gyroscope είναι μια προηγμένη συσκευή ανίχνευσης γωνιακής ταχύτητας που λειτουργεί με το φαινόμενο Sagnac σε οπτικά συστήματα.,παρέχει μετρήσεις γωνιακής ταχύτητας σε πραγματικό χρόνο κινητών πλατφορμών μέσω σειριακών διεπαφών υψηλής ταχύτητας με ταχύτητες δειγματοληψίας άνω των 4 kHz.

Διαμορφώσεις και δυνατότητες

Διαθέσιμη σε διαμορφώσεις με έναν άξονα, δύο άξονες και τρεις άξονες, αυτή η σειρά προϊόντων επιτρέπει τον συγχρονισμό πολλών άξονων για ολοκληρωμένη ανάλυση δυναμικής κίνησης.Οι παραλλαγές διπλού και τριπλού άξονα επιτυγχάνουν ταυτόχρονη ανίχνευση ορθογώνιου άξονα μέσω ολοκληρωμένων σχεδίων με κοινά οπτικά εξαρτήματα και ηλεκτρονικές μονάδες επεξεργασίας, εξασφαλίζοντας ακριβή συνοχή των μετρήσεων σε όλους τους άξονες.

Εφαρμογές

Ιδανικό για εξοπλισμό σταθεροποίησης και ελέγχου για καθοδηγούμενα όπλα, τακτικούς πυραύλους, τορπίλες, συστήματα ελέγχου στάσης και μεσαίου έως υψηλού επιπέδου βιομηχανικό εξοπλισμό που απαιτεί ακριβή ανίχνευση κίνησης.

Βασικά χαρακτηριστικά

Σχεδιασμός σε στερεή κατάσταση χωρίς κινούμενα μέρη
Ικανότητα άμεσης ενεργοποίησης με ψηφιακή έξοδο για εύκολη ολοκλήρωση υπολογιστή
Σύντομο μέγεθος, ελαφριά κατασκευή και ευέλικτες επιλογές σχεδιασμού
Μικρός θόρυβος, χαμηλή κατανάλωση ενέργειας και οικονομική λειτουργία
Υψηλή αξιοπιστία και παρατεταμένη διάρκεια ζωής

Τεχνικές προδιαγραφές

Παράμετρος απόδοσης	Προδιαγραφές
Δυναμικό εύρος	≥±400°/s
Προκαταλήψεις κατά τη διάρκεια της λειτουργίας	< 1°/h
Ακρίβεια (10sec)	00,05°/h ~ 0,03°/h
Γωνιακή τυχαία κίνηση (1σ)	< 0,005°/√hr
Ελέγχος δονήσεων	20~2000Hz, 6,06g
Διάφραση ζώνης	> 200 Hz
Ενεργοποιήστε το χρόνο	Δέκα
Μορφή σήματος εξόδου	RS-422
Ταχύτητα ενημέρωσης σήματος εξόδου	500 Hz ~ 4000 Hz
Δυνατότητα εκπομπής	115200bps ~ 921600bps
Θέρμανση λειτουργίας	-40°C ~ +70°C
Θέρμανση αποθήκευσης	-55°C ~ +85°C
Ηλεκτρική τροφοδοσία	5V
Συνδετήρας	J30J-15TJL
Κατανάλωση ενέργειας	≤ 3W
Διάταξη MTBF	> 150.000 ώρες
Βάρος	≤ 300g
Μέγεθος	70mm * 70mm * 30mm

Ετικέτες

Γυροσκόπιο αδράνειας 3 άξων

Ψηφιακό γυροσκόπιο ενός άξονα

οπτικό γυροσκόπιο
