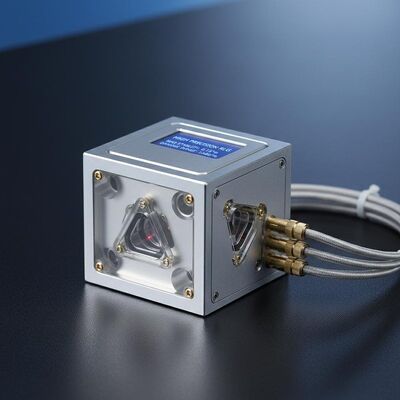

Ποιότητα Γυροσκόπιο λέιζερ δακτυλίου υψηλής ακρίβειας RLG με σταθερότητα κλίσης 0,015°/h και δυναμικό εύρος ≥±400°/s εργοστάσιο

Γυροσκόπιο λέιζερ δακτυλίου υψηλής ακρίβειας RLG με σταθερότητα κλίσης 0,015°/h και δυναμικό εύρος ≥±400°/s

Name: Γυροσκόπιο λέιζερ δακτυλίου υψηλής ακρίβειας RLG με σταθερότητα κλίσης 0,015°/h και δυναμικό εύρος ≥±400°/s
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: TDLG70S
Price: 10,250.00 USD
Availability: InStock

Βασικά χαρακτηριστικά

Επωνυμία Μάρκας: NAVI OPTICS

Αριθμός μοντέλου: TDLG70S

Τόπος καταγωγής: Κίνα

Πιστοποίηση: CCS

Ελάχιστη ποσότητα παραγγελίας: Ένα σύνολο

Δυνατότητα Προμήθειας: 30 σετ ανά μήνα

Χρόνος Παράδοσης: 15 ημέρες

Τυπική συσκευασία: Καρτόνι

TDLG70S Ring Laser Gyroscope.pdf

PDF

Σύνοψη του προϊόντος

Το Ring Laser Gyroscope TDLG70S προσφέρει εξαιρετική ακρίβεια με σταθερότητα πόλωσης στις 0,006°/h και ARW έως 0,0015°/√hr. Διαθέτει μεγάλο δυναμικό εύρος ±400°/s, εύρος ζώνης >200 Hz, στιβαρή κατασκευή και συμπαγή σχεδιασμό για απαιτητικές εφαρμογές αεροδιαστημικής και πλοήγησης.

Προσαρμοσμένα χαρακτηριστικά προϊόντος

Επισημαίνω

γυροσκόπιο λέιζερ δαχτυλιδιών

,

Γυροσκόπιο λέιζερ με υψηλή ακρίβεια

Σταθερότητα κλίσης (1σ):

0.015°/h~0.006°/h

Μηδενική επαναληψιμότητα μεροληψίας (1σ):

00,005°/h έως 0,003°/h

ARW(Αγωνική τυχαία κίνηση:

00,003°/√hr~0,0015°/√hr

Λάθος συντελεστή κλίμακας (1σ):

≤5 ppm

Δυναμικό εύρος:

≥±400°/s

Εύρος ζώνης:

> 200 Hz

Περιγραφή προϊόντος

Υψηλής ακρίβειας TDLG70S δαχτυλίδι λέιζερ ζυροσκόπιο

Το TDLG70S Ring Laser Gyroscope λειτουργεί με βάση την αρχή του αποτελέσματος Sagnac.Χρησιμοποιώντας διαφορές φάσης παρεμβολής μεταξύ ακτίνων λέιζερ με την κατεύθυνση των ρολογιών και αντίθετα προς την κατεύθυνση των ρολογιών εντός κλειστής αντηχούς κοιλότητας για την ακριβή μέτρηση γωνιακών αυξήσεωνΑυτό το προηγμένο γυροσκόπιο διαθέτει υψηλή ολοκλήρωση, εξαιρετική αξιοπιστία, ισχυρή προσαρμοστικότητα στο περιβάλλον και σταθερή λειτουργική απόδοση.που χρησιμεύει ως βασικός αισθητήρας σε συστήματα υψηλής ακρίβειας αδρανειακής πλοήγησης.

Εφαρμογές

Κατάλληλο για εξοπλισμό αδρανειακής πλοήγησης και αναφοράς στάσης σε εφαρμογές υψηλού επιπέδου, συμπεριλαμβανομένων διαστημικών σκαφών, αεροσκαφών, τεχνητών δορυφόρων, οχημάτων, πλοίων και υποβρυχίων.

Βασικά χαρακτηριστικά

Ευρύ δυναμικό εύρος ζώνης απόκρισης με έξοδο ψηφιακού σήματος
Σύνθετο μέγεθος, ελαφρύ σχεδιασμό, εύκολη ενσωμάτωση και ελεγχόμενη κατανάλωση ενέργειας
Υψηλή αξιοπιστία με εξαιρετική αντοχή σε κραδασμούς και δονήσεις
Σημαντική προσαρμοστικότητα του περιβάλλοντος σε απαιτητικές συνθήκες
Ενσωματωμένη διαδρομή φωτός και σχεδιασμός κυκλώματος με απλή δομή για εύκολη εγκατάσταση

Τεχνικές προδιαγραφές

Παράμετρος απόδοσης	Προδιαγραφές
Σταθερότητα κλίσης (1σ)	00,015°/h ~ 0,006°/h
Επαναληψιμότητα μηδενικής προκατάληψης (1σ)	00,005°/h ~ 0,003°/h
Στρογγυλή τυχαία κίνηση (ARW)	00,003°/√hr ~ 0,0015°/√hr
Λάθος συντελεστή κλίμακας (1σ)	≤ 5 ppm
Δυναμικό εύρος	≥±400°/s
Διάφραση ζώνης	> 200 Hz
Ενεργοποιήστε το χρόνο	< 5s
Μορφή σήματος εξόδου	TTL
Ενσωματωμένη Αυτοεξέταση	- Ναι, ναι.
Ταχύτητα ενημέρωσης σήματος εξόδου	1 Hz
Δυνατότητα εκπομπής	115200
Σοκ από δονήσεις	75 γραμμάρια, μισό σινό, 6ms
Θέρμανση λειτουργίας	-40°C ~ +70°C
Θέρμανση αποθήκευσης	-55°C ~ +85°C
Ηλεκτρική τροφοδοσία	±15V, ±5V
Συνδετήρας	J30JM-25ZKP (25 καρφίτσες)
Κατανάλωση ενέργειας	≤ 3W
Διάταξη MTBF	>10000hr
Βάρος	10,3 κιλά
Μέγεθος	φ114mm * 53mm

Το TDLG70S αντιπροσωπεύει την προηγμένη τεχνολογία κυκλικής λέιζερ ζυροσκόπησης, παρέχοντας εξαιρετική ακρίβεια και αξιοπιστία για τις πιο απαιτητικές εφαρμογές αδρανειακής πλοήγησης σε αεροδιαστημικές, ναυτικές,και επίγειες πλατφόρμες.
