Ποιότητα Σύστημα αδρανειακής πλοήγησης με λέιζερ γυροσκόπιο LIMU-15 με δεδομένα τοποθεσίας σε πραγματικό χρόνο, αυτοπροσαρμογή και βάρος ≤1,7 kg εργοστάσιο

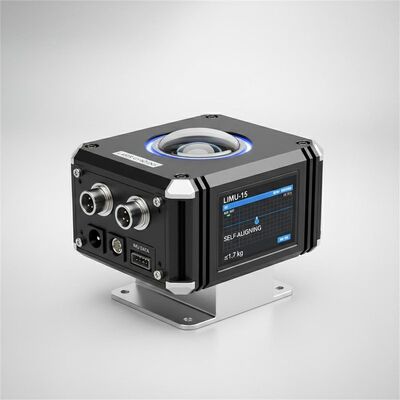

Σύστημα αδρανειακής πλοήγησης με λέιζερ γυροσκόπιο LIMU-15 με δεδομένα τοποθεσίας σε πραγματικό χρόνο, αυτοπροσαρμογή και βάρος ≤1,7 kg

Name: Σύστημα αδρανειακής πλοήγησης με λέιζερ γυροσκόπιο LIMU-15 με δεδομένα τοποθεσίας σε πραγματικό χρόνο, αυτοπροσαρμογή και βάρος ≤1,7 kg
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: LIMU-15
Price: 10,250.00 USD
Availability: InStock

Βασικά χαρακτηριστικά

Επωνυμία Μάρκας: Navioptics

Αριθμός μοντέλου: LIMU-15

Τόπος καταγωγής: China

Ελάχιστη ποσότητα παραγγελίας: 1

Όροι πληρωμής: T/T

Τυπική συσκευασία: Carton package

Σύνοψη του προϊόντος

Σύστημα αδρανειακής πλοήγησης λέιζερ LIMU-15: Πλοήγηση υψηλής ακρίβειας με strapdown πλοήγηση με σταθερότητα γυροσκοπίου ≤0,1°/h, ακρίβεια επιταχυνσιόμετρου ≤5×10-5 g και σφάλμα τοποθέτησης ≤8 nm/h. Συμπαγής, ανθεκτική σχεδίαση (-40°C έως +70°C), γρήγορη εκκίνηση 8s και πολλαπλές επιλογές διεπαφής για ευέλικτες βιομηχανικές εφαρμογές.

Προσαρμοσμένα χαρακτηριστικά προϊόντος

Επισημαίνω

Σύστημα αδρανειακής πλοήγησης δεδομένων τοποθεσίας σε πραγματικό χρόνο

,

Αυτοευθυγραμμιζόμενο γυροσκόπιο λέιζερ INS

,

≤1

Περιγραφή προϊόντος

Πολυσκοπικό σύστημα πλοήγησης αδράνειας λέιζερ LIMU-15

Το σύστημα αδρανειακής πλοήγησης λέιζερ γυροσκόπιο LIMU-15 διαθέτει μια κεντρική μονάδα αδρανειακής πλοήγησης που αποτελείται από ένα τριάξιο τύπου 30 λέιζερ γυροσκόπιο σε συνδυασμό με ένα τριάξιο ευέλικτο επιταχυνόμετρο χαλαζίουΤα βασικά εξαρτήματα περιλαμβάνουν δευτερεύουσα παροχή ενέργειας, υπολογιστή πλοήγησης, κύκλωμα μετατροπής συχνότητας ρεύματος, πίνακα ελέγχου ζυροσκόπου, ζυροσκόπιο, επιταχυνόμετρο και μηχανική δομή.

Ικανότητες συστήματος

Παρέχει πληροφορίες σε πραγματικό χρόνο για την τοποθεσία, την κατεύθυνση, την οριζόντια στάση, την ταχύτητα και την γωνιακή ταχύτητα
Συμπληρώνει την αρχική ευθυγράμμιση εν κινήσει όταν ισχύουν οι πληροφορίες καθοδήγησης
Χαρακτηριστικά αυτοδιόρθωσης και δυνατότητες αποθήκευσης δεδομένων
Τα συστήματα συντεταγμένων μπορούν να ευθυγραμμιστούν με άλλες συσκευές μέσω ρυθμίσεων παραμέτρων

Τεχνικές προδιαγραφές απόδοσης

Παράμετρος	Προδιαγραφές
Σύστημα πλοήγησης	Ινερσιακή πλοήγηση με ελαστικό σύστημα
Χρόνος Προετοιμασίας	≤ 8s (από την τροφοδοσία έως τον αυτοελέγχο)
Χρονική ευθυγράμμιση	10 λεπτά (Εναλλακτική για 5 λεπτά, 10 λεπτά, 15 λεπτά)
Μέθοδοι ευθυγράμμισης	Αυτοπροσαρμογή

Ακριβότητα των βασικών στοιχείων

Ζυρο-στάσιο

Παράμετρος	Προδιαγραφές
Σταθερότητα μηδενικής προκατάληψης	≤ 0,1°/h (1σ)
Μηδενική επαναληψιμότητα μεροληψίας	≤ 0,05°/h (1σ)
Λάθος συντελεστή κλίμακας	≤ 20 ppm (1σ)
Τυχαίο περπάτημα	≤ 0,02°/√h (1σ)
Περιοχές	± 1000°/s

Επιταχυνόμετρο

Παράμετρος	Προδιαγραφές
Σταθερότητα μηδενικής προκατάληψης	≤5*10−5 g (1σ)
Μηδενική επαναληψιμότητα μεροληψίας	≤5*10−5 g (1σ)
Λάθος συντελεστή κλίμακας	≤ 50 ppm (1σ)
Περιοχές	-30g ~ +30g

Παράμετρος	Προδιαγραφές
Ακριβότητα στάσης (καθαρή αδράνεια)	Θέση: ≤ 0,4°secφ (1σ, 1h) Διάταξη: ≤ 0,02° (1σ, 1h)
Καθαρή αδρανειακή ακρίβεια πλοήγησης	Λάθος τροχιάς: ≤ 8 ναυτικά μίλια/ώρα (καλύτερη κατάσταση) ≤ 3 ναυτικά μίλια/ώρα (CEP50)
Μέγιστο εύρος μέτρησης	Γωνία κλίσης: ±90° Γωνία πορείας: 0°360° Γωνία κύλισης: ±180°
Γωνιακή ταχύτητα κλίσης και κατεύθυνσης	± 1000°/s
Ταχύτητα ενημέρωσης δεδομένων πλοήγησης	≥ 100 Hz
Πεδίο εισόδου ισχύος	24±2V
Κανονική κατανάλωση λειτουργίας	≤ 15W
Φυσικές παράμετροι	Βάρος: ≤1,7kg Μέγεθος: 115mm * 115mm * 90mm
Μέθοδοι λιμένα	1 RS-232, 1 RS485 και 1 RS-422
Θερμοκρασία λειτουργίας	-40°C ∙ +70°C

Σύστημα αδρανειακής πλοήγησης LIMU-15
