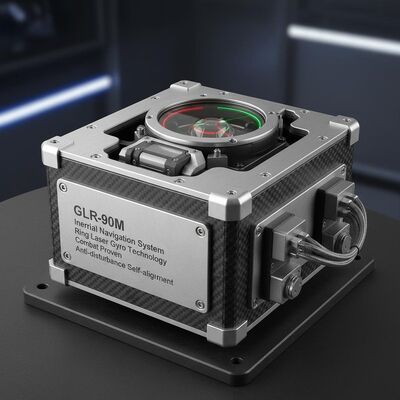

Ποιότητα Υψηλής απόδοσης σύστημα αδράνειας πλοήγησης GLR-90M με τεχνολογία γύρο δακτυλίου λέιζερ, αποδεδειγμένη σε μάχη και αυτοπροσαρμογή κατά των διαταραχών εργοστάσιο

Υψηλής απόδοσης σύστημα αδράνειας πλοήγησης GLR-90M με τεχνολογία γύρο δακτυλίου λέιζερ, αποδεδειγμένη σε μάχη και αυτοπροσαρμογή κατά των διαταραχών

Name: Υψηλής απόδοσης σύστημα αδράνειας πλοήγησης GLR-90M με τεχνολογία γύρο δακτυλίου λέιζερ, αποδεδειγμένη σε μάχη και αυτοπροσαρμογή κατά των διαταραχών
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: GLR-90M
Price: 10,250.00 USD
Availability: InStock

Βασικά χαρακτηριστικά

Επωνυμία Μάρκας: NAVI OPTICS

Αριθμός μοντέλου: GLR-90M

Τόπος καταγωγής: Κίνα

Πιστοποίηση: CCS

Ελάχιστη ποσότητα παραγγελίας: Ένα σύνολο

Όροι πληρωμής: T/T

Τυπική συσκευασία: Καρτόνι

GLR-90M.pdf

PDF

Σύνοψη του προϊόντος

GLR-90M Gyro Compass & INS: Τεχνολογία γυροσκόπιου δακτυλίου λέιζερ με αυτο-ευθυγράμμιση κατά την κίνηση. Παρέχει ακρίβεια κατεύθυνσης 0,01°, λειτουργεί στους -40°C έως 70°C και δέχεται εισόδους GPS/GNSS. Ιδανικό για ναυτικές, πυραυλικές και χερσαίες εφαρμογές στόχευσης.

Προσαρμοσμένα χαρακτηριστικά προϊόντος

Επισημαίνω

Γυροσκοπική πυξίδα GLR-90M

,

Σύστημα Αδρανειακής Ναυτιλίας με εγγύηση

,

Γυροσκοπική πυξίδα υψηλών επιδόσεων

Περιγραφή προϊόντος

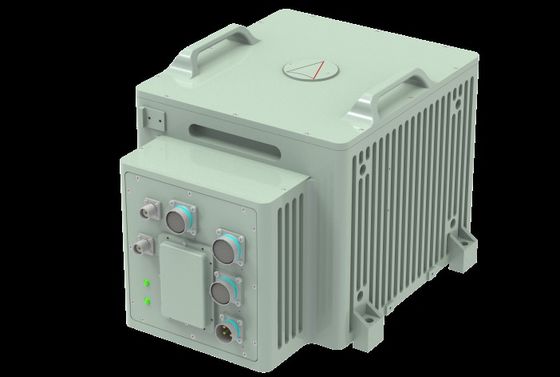

Υψηλής απόδοσης σύστημα πλοήγησης και αδράνειας τύπου GLR-90M

Το σύστημα κινούμενης πυξίδας τύπου GLR-90M και αδρανειακής πλοήγησης είναι μια μονάδα αδρανειακής πλοήγησης υψηλών επιδόσεων που βασίζεται στην ψηφιακή τεχνολογία κυκλώματος-λέιζερ-κινούμενου κυκλώματος.Χρησιμοποιώντας τρία μονοάξια γυροσκόπια λέιζερ τύπου 90 και εύκαμπτα επιταχυντήρια κουαρτσού, αυτό το σύστημα παρέχει ακριβή δεδομένα ακόμα και σε σκληρές καταστάσεις μάχης.

Βασικά χαρακτηριστικά

Προηγμένη τεχνολογία γύρο με λέιζερ δακτυλίου
Αποδεδειγμένη αξιοπιστία σε μάχη
Το AHRS+INS ενσωματωμένο σε μία μονάδα
Αντιδιαταραχή αυτοπροσαρμογής κατά την κίνηση
Πολλαπλές επιλογές σύνδεσης: εισροή GPS/GNSS/Speed LOG DVL/USBL
Διαμορφώσιμες λειτουργίες πλοήγησης: INS/Ενσωματωμένη πλοήγηση
Συμβατό με όλους τους τύπους φορέων

Εφαρμογές

Σκάφη και σκάφη του Πολεμικού Ναυτικού
Συστήματα πυραύλων και αεροσκαφών
Σημασία και στόχευση
Ναυσιπλοΐα υποβρυχίων

Προδιαγραφές απόδοσης

Παράμετρος	Προδιαγραφές
Ρυθμισμός χρόνου	10 λεπτά (διαθέσιμα δεδομένα) 30 λεπτά (πλήρη απόδοση στάσης)
Θέση χωρίς ενισχύσεις	1nm/4h, CFP 50
Ταχύτητα χωρίς βοηθήματα	00,8m/s, 1σ
Ρολ & πέτα χωρίς βοήθεια	00,01 βαθμοί, 1 σ
Κατεύθυνση χωρίς βοηθήματα	0.01*sec ((φ)deg, 1σ
Ρολ & πέρκ με βοήθεια GPS	00,005 βαθμοί/ώρα, 1σ
Κατεύθυνση με βοήθεια GPS	00,008 βαθμοί, 1 σ
Πεδίο ταχύτητας περιστροφής	± 400°/s
Πεδίο επιτάχυνσης	± 15g

Περιβαλλοντικές προδιαγραφές

Παράμετρος	Προδιαγραφές
Θερμοκρασία λειτουργίας	-40°C έως 70°C
Θέρμανση αποθήκευσης	-55°C έως 85°C
Δονήσεις	0.04g2/hz @ 20-2000hz
Σοκ (κατάσταση εργασίας)	30g @ 6m/s
Σοκ (επιβίωση)	50g @ 11m/s

Ηλεκτρικές και φυσικές προδιαγραφές

Παράμετρος	Προδιαγραφές
Ηλεκτρική τροφοδοσία	28V συνεχής ρεύμα
Διασύνδεση	RS422/RS232/CAN/Ethernet
Μέγεθος (WDH)	328280225mm
Βάρος	≤ 21 kg
Κατανάλωση ενέργειας	≤ 35W
