Ποιότητα Οπτικό εξοπλισμό θέσης γυροσκάφους TDL645B για ναυσιπλοΐα χερσαίων δυνάμεων, τοποθετημένο σε όχημα, με επαναληψιμότητα κλίσης ≤0,01°/h και γωνιακή ταχύτητα ≥±400°/sec για ακρίβεια θέσης ≤0,08%D εργοστάσιο

Οπτικό εξοπλισμό θέσης γυροσκάφους TDL645B για ναυσιπλοΐα χερσαίων δυνάμεων, τοποθετημένο σε όχημα, με επαναληψιμότητα κλίσης ≤0,01°/h και γωνιακή ταχύτητα ≥±400°/sec για ακρίβεια θέσης ≤0,08%D

Name: Οπτικό εξοπλισμό θέσης γυροσκάφους TDL645B για ναυσιπλοΐα χερσαίων δυνάμεων, τοποθετημένο σε όχημα, με επαναληψιμότητα κλίσης ≤0,01°/h και γωνιακή ταχύτητα ≥±400°/sec για ακρίβεια θέσης ≤0,08%D
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: TDL645B
Price: 10,250.00 USD
Availability: InStock

Βασικά χαρακτηριστικά

Επωνυμία Μάρκας: NAVI OPTICS

Αριθμός μοντέλου: TDL645B

Τόπος καταγωγής: Κίνα

Πιστοποίηση: CCS

Ελάχιστη ποσότητα παραγγελίας: Ένα σύνολο

Δυνατότητα Προμήθειας: 10 σετ ανά μήνα

Χρόνος Παράδοσης: 5-8 εργάσιμες ημέρες

Τυπική συσκευασία: Καρτόνι

TDL645B.pdf

PDF

Σύνοψη του προϊόντος

Land Force TDL645B: Τοποθέτηση γυροσκοπίου υψηλής ακρίβειας σε όχημα με πόλωση ≤0,01°/h, γωνιακό ρυθμό ±400°/sec και λειτουργία -40℃~60℃. Υποστηρίζει ενσωμάτωση ZUPT, GNSS/IMU και αδράνειας/οδόμετρου για ακριβή πλοήγηση σε ακραίες συνθήκες.

Προσαρμοσμένα χαρακτηριστικά προϊόντος

Επισημαίνω

Οπτικό γυροσκοπικό σύστημα εντοπισμού θέσης

,

Οπτικό γυροσκοπικό σύστημα εντοπισμού θέσης

,

τοποθετημένο σε όχημα

Επαναληψιμότητα μεροληψίας:

≤0,01°/ώρα

Ακριβότητα με το παράγοντα κλίμακας:

≤5 ppm

Τυχαίο περπάτημα:

≤0,003°/√hr

Γωνιακός Ρυθμός:

≥±400°/δευτ

Βάρος:

＜6,5 κιλά

Τάση εισόδου:

DC24V (±25%)

Περιγραφή προϊόντος

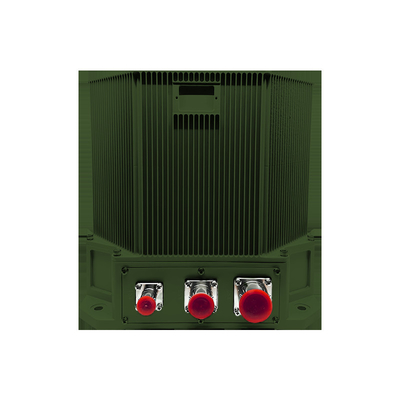

Οπτικό εξοπλισμό οδικής ναυσιπλοΐας TDL645B για οχήματα

Προηγμένο σύστημα οπτικής οδήγησης για τοποθέτηση και προσανατολισμό, σχεδιασμένο για ακριβείς εφαρμογές πλοήγησης και θέσης σε διάφορες κινητές πλατφόρμες.

Επισκόπηση συστήματος

Το TDL645B ενσωματώνει λέιζερ ή γυροσκόπια οπτικών ινών με επιταχυνόμετρα κουάρτζου σε μια αρχιτεκτονική αδρανειακής πλοήγησης.παρέχει παράμετροι πλοήγησης οχήματος σε πραγματικό χρόνο μέσω πολλαπλών λειτουργικών συνθηκών, συμπεριλαμβανομένων των ενημερώσεων μηδενικής ταχύτητας (ZUPT), ολοκληρωμένη πλοήγηση GNSS/IMU και ολοκληρωμένη πλοήγηση αδράνειας/οδόμετρου.

Πεδία εφαρμογής

Οχήματα γεωδαιτητικής έρευνας
Τανκς και τεθωρακισμένα οχήματα
Συστήματα αυτοκίνητου πυροβολικού
Οχήματα μάχης πεζικού
Μη επανδρωμένα οχήματα εδάφους
Σιδηροδρόμια υψηλής ταχύτητας
Μηχανήματα γεωργικής χρήσης

Χαρακτηριστικά επιδόσεων

Προσαρμογή και εκκίνηση σε στατική ή δυναμική κατάσταση (σε κίνηση)
Ανεξάρτητη πλοήγηση με δυνατότητα ενημέρωσης μηδενικής ταχύτητας (ZUPT)
Ενσωματωμένη πλοήγηση με συστήματα μετρήσεων οδομετρήσεων και δορυφορικών συστημάτων
Λειτουργεί σε περιοχές υψηλού γεωγραφικού πλάτους (± 65°), εξαιρετικά κρύων και υψηλού υψομέτρου
Σχεδιασμός υψηλής αξιοπιστίας για απαιτητικά περιβάλλοντα

Τεχνικές προδιαγραφές

Τύπος παραμέτρου	Προδιαγραφές
Σχήμα	TDL645B
Επαναληψιμότητα της προκατάληψης του επιταχυντή	≤ 20μg
Ακριβότητα του συντελεστή κλίμακας επιταχυντή	≤ 20 ppm
Επαναληψιμότητα της ζυροπροδιάθεσης	≤ 0,01°/h
Ακριβότητα συντελεστή ζυροκλίμακας	≤ 5 ppm
Γύρο Τυχαίο Περπάτημα	≤ 0,003°/√hr
Στρογγυλός ρυθμός	≥±400°/sec
Γωνιακή επιτάχυνση	100000°/sec2
Επιτάχυνση	> 25g
Χρόνος ευθυγράμμισης	≤15 λεπτά
Εισαγωγή/Εξαγωγή	3 RS422 full-duplex σειριακές θύρες, 1 100M θύρα Ethernet
Ακριβότητα Αναζήτησης Βορρά/Κατευθύνσεως	≤ 5m
Συνδυασμός αδρανειακής πλοήγησης/οδομέτρου	≤ 0,08%D
Κεραυνός Διατήρηση ακρίβειας (2 ώρες)	≤ 0,4mil
Συνδυασμένη ακρίβεια θέσης πλοήγησης	≤0,2mil
Ακριβότητα πορείας (AHRS)	≤0,2mil
Ακριβότητα πεδίου και κυλίνδρου (AHRS)	≤0,2mil
Κατανάλωση ενέργειας	< 40W
Βάρος	< 6,5 kg
Θέρμανση λειτουργίας	-40°C~60°C
Αντίσταση σε κρούσματα	15g, μισό κύμα 11ms
Τεχνολογία	DC24V ((± 25%)
Μέθοδος ψύξης	Διοχέτευση στην πλάκα στερέωσης
Αντίσταση σε δονήσεις	20~2000Hz, 6,06g
ΜΤΠΔ	>15000 ώρες

Αυτό το ολοκληρωμένο σύστημα θέσης παρέχει πλήρεις και συνεχείς πληροφορίες για τη θέση, την ταχύτητα και τη στάση του οχήματος,ανταποκρίνεται στις ποικίλες απαιτήσεις των διαφόρων πλατφορμών που τοποθετούνται σε οχήματα σε απαιτητικά λειτουργικά περιβάλλοντα.
