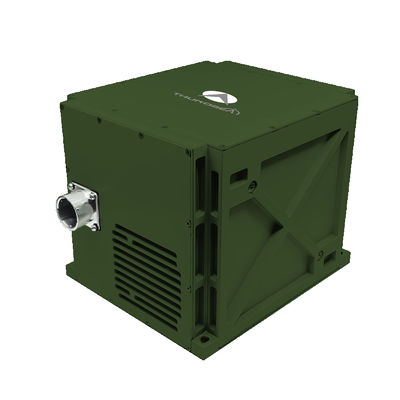

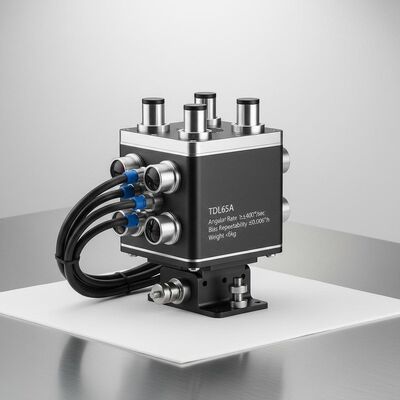

Ποιότητα TDL65A Οπτικός εξοπλισμός θέσης γυροσκάφους τοποθετημένος σε όχημα με γωνιακή ταχύτητα ≥±400°/sec, επαναληψιμότητα κλίσης ≤0,006°/h και βάρος < 6kg εργοστάσιο

TDL65A Οπτικός εξοπλισμός θέσης γυροσκάφους τοποθετημένος σε όχημα με γωνιακή ταχύτητα ≥±400°/sec, επαναληψιμότητα κλίσης ≤0,006°/h και βάρος < 6kg

Name: TDL65A Οπτικός εξοπλισμός θέσης γυροσκάφους τοποθετημένος σε όχημα με γωνιακή ταχύτητα ≥±400°/sec, επαναληψιμότητα κλίσης ≤0,006°/h και βάρος < 6kg
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: TDL65A
Price: 10,250.00 USD
Availability: InStock

Βασικά χαρακτηριστικά

Επωνυμία Μάρκας: NAVI OPTICS

Αριθμός μοντέλου: TDL65A

Τόπος καταγωγής: Κίνα

Πιστοποίηση: CCS

Ελάχιστη ποσότητα παραγγελίας: Ένα σύνολο

Δυνατότητα Προμήθειας: 10 σετ ανά μήνα

Χρόνος Παράδοσης: 5-8 εργάσιμες ημέρες

Τυπική συσκευασία: Καρτόνι

TDL65A.pdf

PDF

Σύνοψη του προϊόντος

Το οπτικό γυροσκοπικό σύστημα τοποθετημένο σε όχημα TDL65A προσφέρει επαναληψιμότητα πόλωσης ≤0,006°/h και γωνιακό ρυθμό ≥±400°/δευτ. Υποστηρίζει ενσωμάτωση ZUPT, GNSS και χιλιομετρητή για άρματα μάχης, UAV και οχήματα έρευνας. Λειτουργεί σε ακραίες συνθήκες (-40℃~60℃) με 20.000+ ώρες MTBF.

Προσαρμοσμένα χαρακτηριστικά προϊόντος

Επισημαίνω

Προχωρημένο σύστημα αδρανειακής πλοήγησης

,

Συστήματα πλοήγησης αδράνειας που είναι τοποθετημένα στο όχημα

Επαναληψιμότητα μεροληψίας:

≤ 0,006°/h

Ακριβότητα με το παράγοντα κλίμακας:

≤3 σελ./λεπτό

Τυχαίο περπάτημα:

≤ 0,0015°/√hr

Γωνιακός Ρυθμός:

≥±400°/δευτ

Διαστάσεις:

193×169×160

Βάρος:

<6kg

Περιγραφή προϊόντος

Προηγμένο εξοπλισμό οπτικής οδικής πλοήγησης TDL65A

Το TDL65A οπτικό σύστημα τοποθέτησης και προσανατολισμού γυροσκόπων που τοποθετείται στο όχημα χρησιμοποιεί γυροσκόπια λέιζερ / οπτικών ινών και επιταχυνόμετρα κουάρτζου ως βασικούς αισθητήρες.Υιοθέτηση αρχιτεκτονικής αδρανειακής πλοήγησης με προηγμένους αλγόριθμους πλοήγησηςΗ σειρά αυτή προϊόντων υποστηρίζει πολλαπλές λειτουργικές λειτουργίες, συμπεριλαμβανομένης της ενημέρωσης μηδενικής ταχύτητας (ZUPT), της αδρανειακής πλοήγησης με τη βοήθεια του GNSS,και υποβοηθούμενη με τολόμετρο αδράνεια πλοήγηση.

Πεδία εφαρμογής

Οχήματα γεωδαιτητικής έρευνας
Τανκς και αυτοκίνητο πυροβολικό
Οχήματα μάχης πεζικού
Μη επανδρωμένα οχήματα
Σιδηροδρόμια υψηλής ταχύτητας
Μηχανήματα γεωργικής χρήσης

Χαρακτηριστικά επιδόσεων

Ικανότητα αυτόνομης πλοήγησης
Λειτουργία ενημέρωσης μηδενικής ταχύτητας (ZUPT)
Ενσωματωμένη πλοήγηση με συστήματα μετρήσεων οδομετρήσεων και δορυφορικών συστημάτων
Σχεδιασμός υψηλής αξιοπιστίας
Κατάλληλο για περιοχές υψηλού γεωγραφικού πλάτους (± 65°), εξαιρετικά κρύα και σε μεγάλο υψόμετρο
Με δυνατότητα ευθυγράμμισης και εκκίνησης σε στατική ή δυναμική κατάσταση (σε κίνηση)

Τεχνικές προδιαγραφές

Τύπος παραμέτρου	Προδιαγραφές
Σχήμα	TDL65A
Επαναληψιμότητα της προκατάληψης του επιταχυντή	≤ 10 μg
Ακριβότητα του συντελεστή κλίμακας επιταχυντή	≤ 10 ppm
Επαναληψιμότητα της ζυροπροδιάθεσης	≤ 0,006°/h
Ακριβότητα συντελεστή ζυροκλίμακας	≤ 3 ppm
Γύρο Τυχαίο Περπάτημα	≤ 0,0015°/√hr
Στρογγυλός ρυθμός	≥±400°/sec
Γωνιακή επιτάχυνση	100000°/sec2
Επιτάχυνση	> 25g
Ανεξάρτητη στάση	Οποιοσδήποτε προσανατολισμός
Χρόνος ευθυγράμμισης	≤8 λεπτά
Εισαγωγή/Εξαγωγή	3 RS422 full-duplex σειριακές θύρες, 1 100M θύρα Ethernet
Ακριβότητα Αναζήτησης Βορρά/Κατευθύνσεως	≤ 7m
Συνδυασμός αδρανειακής πλοήγησης/οδομέτρου	≤ 0,2%D
Κεραυνός Διατήρηση ακρίβειας (2 ώρες)	≤1,0mil
Συνδυασμένη ακρίβεια θέσης πλοήγησης	≤ 0,5 εκατομ.
Ακριβότητα της διαδρομής του AHRS	≤ 0,5 εκατομ.
Ακριβότητα AHRS Pitch & Roll	≤0,2mil
Κατανάλωση ενέργειας	< 30W
Μέγεθος	193169160 mm
Βάρος	< 6kg
Θέρμανση λειτουργίας	-40°C έως 60°C
Αντίσταση σε κρούσματα	15g, μισό κύμα 11ms
Τεχνολογία	DC24V ((± 25%)
Μέθοδος ψύξης	Διοχέτευση στην πλάκα στερέωσης
Αντίσταση σε δονήσεις	20~2000Hz, 6,06g
ΜΤΠΔ	>20000 ώρες

Ετικέτες

Σύστημα ναυσιπλοΐας INS σωληνώσεων

Ερευνώντας αδρανές σύστημα μέτρησης

Αδρανής μετρώντας μονάδα imu οπτικών ινών
