Ποιότητα TDL46A Οπτικό εξοπλισμό τοποθέτησης γυροσκάφους τοποθετημένου σε όχημα με ακρίβεια θέσης ≤0,3%D ≤8min Χρόνος ευθυγράμμισης και υψηλής αξιοπιστίας αδρανειακό σύστημα πλοήγησης εργοστάσιο

TDL46A Οπτικό εξοπλισμό τοποθέτησης γυροσκάφους τοποθετημένου σε όχημα με ακρίβεια θέσης ≤0,3%D ≤8min Χρόνος ευθυγράμμισης και υψηλής αξιοπιστίας αδρανειακό σύστημα πλοήγησης

Name: TDL46A Οπτικό εξοπλισμό τοποθέτησης γυροσκάφους τοποθετημένου σε όχημα με ακρίβεια θέσης ≤0,3%D ≤8min Χρόνος ευθυγράμμισης και υψηλής αξιοπιστίας αδρανειακό σύστημα πλοήγησης
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: TDL46A
Price: 10,250.00 USD
Availability: InStock

Βασικά χαρακτηριστικά

Επωνυμία Μάρκας: NAVI OPTICS

Αριθμός μοντέλου: TDL46A

Τόπος καταγωγής: Κίνα

Πιστοποίηση: CCS

Ελάχιστη ποσότητα παραγγελίας: Ένα σύνολο

Δυνατότητα Προμήθειας: 10 σετ ανά μήνα

Χρόνος Παράδοσης: 5-8 εργάσιμες ημέρες

Τυπική συσκευασία: Χαρτοκιβώτιο

TDL46A.pdf

PDF

Σύνοψη του προϊόντος

Ο οπτικός γυροσκοπικός εξοπλισμός τοποθέτησης TDL46A προσφέρει πλοήγηση υψηλής ακρίβειας με ακρίβεια ≤10m, υποστηρίζει πολλαπλές λειτουργίες ενοποίησης (ZUPT/GNSS/οδόμετρο) και λειτουργεί σε ακραίες συνθήκες (-40℃~60℃). Διαθέτει χαμηλή κατανάλωση ενέργειας (<20W), συμπαγή σχεδιασμό και 20.000+ ώρες MTBF για αξιόπιστη απόδοση σε στρατιωτικά και βιομηχανικά οχήματα.

Προσαρμοσμένα χαρακτηριστικά προϊόντος

Επισημαίνω

Όργανο Τοποθέτησης και Προσανατολισμού με Οπτικό Γυροσκόπιο

,

Οπτικός Γυροσκοπικός Εξοπλισμός Επί Οχήματος

,

Μονάδα Μέτρησης Αδράνειας Επί Οχήματος

Περιγραφή προϊόντος

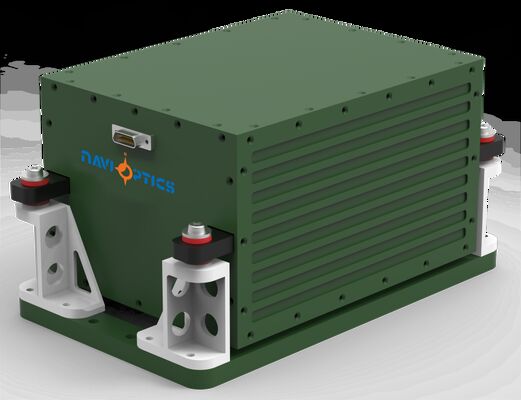

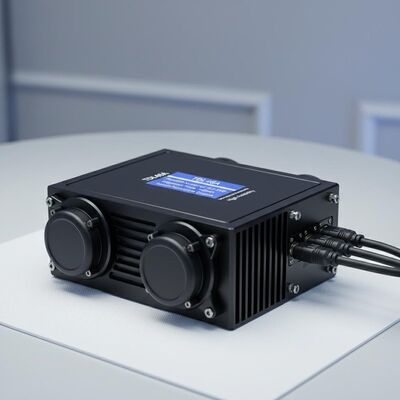

Οπτικό εξοπλισμό προσανατολισμού θέσης γυροσκόπησης TDL46A

Το TDL46A οπτικό σύστημα τοποθέτησης και προσανατολισμού γυροσκόπων που τοποθετείται στο όχημα χρησιμοποιεί προηγμένα γυροσκόπια λέιζερ ή οπτικών ινών σε συνδυασμό με επιταχυντήρια κουαρτσού ως αισθητήρες αδράνειας πυρήνα.Χρησιμοποιώντας μια αρχιτεκτονική συστήματος αδρανειακής πλοήγησης (SINS) με εξελιγμένους αλγόριθμους πλοήγησης, παρέχει σε πραγματικό χρόνο δεδομένα θέσης, προσανατολισμού και πλοήγησης για διάφορες εφαρμογές οχημάτων.

Επιχειρησιακές ικανότητες

Το σύστημα αυτό υποστηρίζει πολλαπλές λειτουργικές λειτουργίες, συμπεριλαμβανομένης της ενημέρωσης μηδενικής ταχύτητας (ZUPT), της ολοκληρωμένης πλοήγησης GNSS/INS και της ολοκληρωμένης πλοήγησης με το μετρητή οδοιπορίας/INS,παροχή ολοκληρωμένων παραμέτρων πλοήγησης οχημάτων σε διάφορα επιχειρησιακά σενάρια.

Πεδία εφαρμογής

Οχήματα γεωδαιτητικής έρευνας
Τανκς και τεθωρακισμένα οχήματα
Συστήματα αυτοκίνητου πυροβολικού
Οχήματα μάχης πεζικού
Μη επανδρωμένα οχήματα εδάφους
Σιδηροδρόμια υψηλής ταχύτητας
Μηχανήματα γεωργικής χρήσης

Χαρακτηριστικά επιδόσεων

Λειτουργεί σε περιοχές υψηλού γεωγραφικού πλάτους (± 65°), σε ακραίο κρύο και σε περιβάλλον υψηλού υψομέτρου
Ικανότητα αυτόνομης πλοήγησης με ενημέρωση μηδενικής ταχύτητας (ZUPT)
Ενσωματωμένη πλοήγηση με συστήματα μετρήσεων οδομετρήσεων και δορυφορικών συστημάτων
Υψηλή αξιοπιστία για απαιτητικές εφαρμογές
Προσαρμογή και εκκίνηση τόσο σε στατική όσο και σε δυναμική κατάσταση (σε κίνηση)

Τεχνικές προδιαγραφές

Τύπος παραμέτρου	Προδιαγραφές
Σχήμα	TDL46A
Επιταχυνόμετρος - Επαναλαμβανόμενη μεροληψία μηνών	≤ 20μg
Επιταχυνόμετρος - Λεπτομετρική ακρίβεια με παράγοντα κλίμακας μηνών	≤ 20 ppm
Επαναληψιμότητα γυροσκόπησης	≤ 0,008°/h
Γυρο - Ακριβότητα με παράγοντα κλίμακας	≤ 5 ppm
Γυροσκάφος - Τυχαίο Περπάτημα	≤ 0,003°/√hr
Στρογγυλός ρυθμός	≥±400°/sec
Γωνιακή επιτάχυνση	100000°/sec2
Επιτάχυνση	> 25g
Ανεξάρτητη στάση	Οποιοσδήποτε προσανατολισμός
Χρόνος ευθυγράμμισης	≤8 λεπτά
Εισαγωγή/Εξαγωγή	3 RS422 full-duplex σειριακές θύρες, 1 100M θύρα Ethernet
Ακριβότητα θέσης - Αναζήτηση βορρά/προσανατολισμός	≤ 10m
Συνδυασμός αδρανειακής πλοήγησης/οδομέτρου	≤ 0,3%D
Ακριβότητα Αναζήτησης Βορρά/Κατευθύνσεως	≤1,0mil
Κρατώντας ακρίβεια του ρουλεμάν/2h	≤1,5mil
Συνδυασμένη ακρίβεια θέσης πλοήγησης	≤ 0,75mil
Εφαρμογές του AHRS - Ακριβότητα θέσης	≤ 0,75mil
Εφαρμογές AHRS - Ακρίβεια πεδίου και κυλίνδρου	≤ 0,35mil
Κατανάλωση ενέργειας	< 20W
Μέγεθος	195160108 mm
Βάρος	< 3,9kg
Θέρμανση λειτουργίας	-40°C έως +60°C
Αντίσταση σε κρούσματα	15g, μισό κύμα 11ms
Τεχνολογία	DC24V (± 25%)
Μέθοδος ψύξης	Διοχέτευση στην πλάκα στερέωσης
Αντίσταση σε δονήσεις	20-2000Hz, 6,06g
ΜΤΠΔ	>20000 ώρες
