Ποιότητα Οπτικό εξοπλισμό θέσης γυροσκάφους TDF71A για ναυσιπλοΐα χερσαίων δυνάμεων, τοποθετημένο σε όχημα, με επαναληψιμότητα κλίσης ≤0,01°/h, >20000 ώρες MTBF και ≤5 λεπτά χρόνου ευθυγράμμισης εργοστάσιο

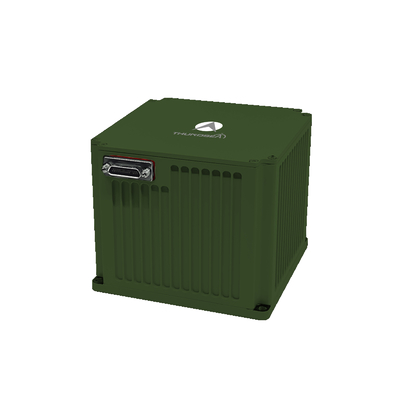

Οπτικό εξοπλισμό θέσης γυροσκάφους TDF71A για ναυσιπλοΐα χερσαίων δυνάμεων, τοποθετημένο σε όχημα, με επαναληψιμότητα κλίσης ≤0,01°/h, >20000 ώρες MTBF και ≤5 λεπτά χρόνου ευθυγράμμισης

Name: Οπτικό εξοπλισμό θέσης γυροσκάφους TDF71A για ναυσιπλοΐα χερσαίων δυνάμεων, τοποθετημένο σε όχημα, με επαναληψιμότητα κλίσης ≤0,01°/h, >20000 ώρες MTBF και ≤5 λεπτά χρόνου ευθυγράμμισης
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: TDF71A
Price: 10,250.00 USD
Availability: InStock

Βασικά χαρακτηριστικά

Επωνυμία Μάρκας: NAVI OPTICS

Αριθμός μοντέλου: TDF71A

Τόπος καταγωγής: Κίνα

Πιστοποίηση: CCS

Ελάχιστη ποσότητα παραγγελίας: Ένα σύνολο

Δυνατότητα Προμήθειας: 10 σετ ανά μήνα

Χρόνος Παράδοσης: 5-8 εργάσιμες ημέρες

Τυπική συσκευασία: Καρτόνι

TDF71A.pdf

PDF

Σύνοψη του προϊόντος

Οπτικό εξοπλισμό οδικής ναυσιπλοΐας TDF71A για οχήματα Προηγμένο σύστημα πλοήγησης οχημάτων Το οπτικό σύστημα τοποθέτησης και προσανατολισμού γυροσκόπων που τοποθετείται στο όχημα χρησιμοποιεί γυροσκόπια λέιζερ ή οπτικών ινών σε συνδυασμό με επιταχυντήρες κουάρτζου ως βασικά συστατικά αισθητήρα.Δρασ...

Προσαρμοσμένα χαρακτηριστικά προϊόντος

Επισημαίνω

Οπτικό γυροσκοπικό σύστημα εντοπισμού θέσης

,

Πλοήγηση INS για τις Δυνάμεις Ξηράς

,

Πλοήγηση INS υψηλής ακρίβειας

Η αναπαραγωγικότητα των μηνών:

≤20μg

Η ακρίβεια του παράγοντα κλίμακας μηνών:

≤20 ppm

Επαναληψιμότητα μεροληψίας:

≤0,01°/ώρα

Ακριβότητα με το παράγοντα κλίμακας:

≤20 ppm

Τυχαίο περπάτημα:

≤0,003°/√hr

Δόνηση:

20~2000Hz,6,06g

MTBF:

＞20000 ώρες

Περιγραφή προϊόντος

Οπτικό εξοπλισμό οδικής ναυσιπλοΐας TDF71A για οχήματα

Προηγμένο σύστημα πλοήγησης οχημάτων

Το οπτικό σύστημα τοποθέτησης και προσανατολισμού γυροσκόπων που τοποθετείται στο όχημα χρησιμοποιεί γυροσκόπια λέιζερ ή οπτικών ινών σε συνδυασμό με επιταχυντήρες κουάρτζου ως βασικά συστατικά αισθητήρα.Δραστηριοποιείται υπό αρχιτεκτονική συστήματος ιμπεριαλικής πλοήγησης με δέσιμο, χρησιμοποιεί προηγμένο αλγοριθμικό λογισμικό για την παροχή δεδομένων πλοήγησης σε πραγματικό χρόνο.ενσωματωμένη αδράνεια/δορυφορική πλοήγηση, και η πλοήγηση σύντηξης αδράνειας/οδόμετρου, παρέχοντας ολοκληρωμένες παραμέτρους κίνησης οχημάτων για τις διάφορες απαιτήσεις κινητής πλατφόρμας.

Πεδία εφαρμογής

Οχήματα γεωδαιτητικής έρευνας
Τανκς και αυτοκίνητο πυροβολικό
Οχήματα μάχης πεζικού
Μη επανδρωμένα οχήματα
Σιδηροδρόμια υψηλής ταχύτητας
Μηχανήματα γεωργικής χρήσης

Χαρακτηριστικά επιδόσεων

Με δυνατότητα ευθυγράμμισης και εκκίνησης σε στατική ή δυναμική κατάσταση (σε κίνηση)
Διαθέτει αυτόνομη πλοήγηση, επικαιροποίηση μηδενικής ταχύτητας (ZUPT) και ολοκληρωμένη πλοήγηση με συστήματα μετρήσεων οδών ή/και δορυφορικά συστήματα
Κατάλληλο για χρήση σε υψηλά γεωγραφικά πλάτη (± 65°), εξαιρετικά κρύα και σε υψηλά υψόμετρα
Υψηλή αξιοπιστία και ισχυρή απόδοση

Τεχνικές προδιαγραφές

Τύπος	TDF71A
Επιταχυνόμετρο
Επαναληψιμότητα σε σχέση με τους μήνες	≤ 20μg
Η ακρίβεια του παράγοντα κλίμακας μηνών	≤ 20 ppm
Γυροσκόπηση
Επαναληψιμότητα μεροληψίας	≤ 0,01°/h
Ακριβότητα του συντελεστή κλίμακας	≤ 20 ppm
Τυχαίο περπάτημα	≤ 0,003°/√hr
Χαρακτηριστικά
Στρογγυλός ρυθμός	≥±400°/sec
Γωνιακή επιτάχυνση	100000°/sec2
Επιτάχυνση	> 25g
Ανεξάρτητη στάση	Οποιοσδήποτε προσανατολισμός
Χρόνος ευθυγράμμισης	≤5 λεπτά
Εισαγωγή/έκδοση
Διασύνδεση	3 RS422 full-duplex σειριακές θύρες, 1 100M θύρα Ethernet
Ακριβότητα θέσης
Ακριβότητα εύρεσης/προσανατολισμού βορρά	- Δεν ξέρω.
Συνδυασμός αδρανειακής πλοήγησης/οδομέτρου	≤ 0,4%D
Ακριβότητα εύρεσης/προσανατολισμού βορρά	≤ 3,0mil
Ακριβότητα διατήρησης ρουλεμάν/2h	≤ 4,0mil
Συνδυασμένη ακρίβεια θέσης πλοήγησης	≤ 2,0mil
Απόδοση εφαρμογών AHRS
Ακριβότητα της πορείας	≤ 2,0mil
Ακριβότητα πεδίου και κυλίσματος	≤ 0,5 εκατομ.
Χαρακτηριστικά
Κατανάλωση ενέργειας	< 15W
Μέγεθος	110110100
Βάρος	< 2,2 kg
Θερμοκρασία	-40°C~60°C
Σοκ	15g, μισό κύμα 11ms
Τεχνολογία	DC24V ((± 25%)
Ψύξη	Διοχέτευση στην πλάκα στερέωσης
Δονήσεις	20~2000Hz, 6,06g
ΜΤΠΔ	>20000 ώρες
