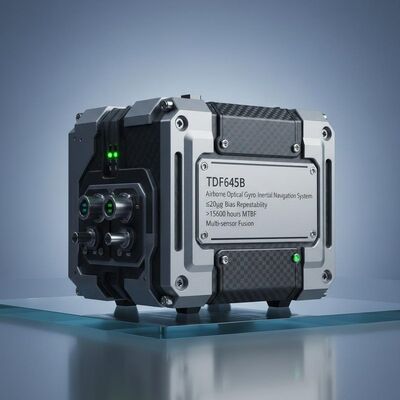

Ποιότητα Το TDF645B αερομεταφερόμενο οπτικό σύστημα κιρσικής αδράνειας πλοήγησης με επαναληψιμότητα κλίσης ≤20μg, >15000 ώρες MTBF και σύντηξη πολλαπλών αισθητήρων εργοστάσιο

Το TDF645B αερομεταφερόμενο οπτικό σύστημα κιρσικής αδράνειας πλοήγησης με επαναληψιμότητα κλίσης ≤20μg, >15000 ώρες MTBF και σύντηξη πολλαπλών αισθητήρων

Name: Το TDF645B αερομεταφερόμενο οπτικό σύστημα κιρσικής αδράνειας πλοήγησης με επαναληψιμότητα κλίσης ≤20μg, >15000 ώρες MTBF και σύντηξη πολλαπλών αισθητήρων
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: TDF645B
Price: 10,250.00 USD
Availability: InStock

Βασικά χαρακτηριστικά

Επωνυμία Μάρκας: NAVI OPTICS

Αριθμός μοντέλου: TDF645B

Τόπος καταγωγής: Κίνα

Πιστοποίηση: CCS

Ελάχιστη ποσότητα παραγγελίας: Ένα σύνολο

Δυνατότητα Προμήθειας: 10 σετ ανά μήνα

Χρόνος Παράδοσης: 5-8 εργάσιμες ημέρες

Όροι πληρωμής: Λ/Κ,Τ/Τ

Τυπική συσκευασία: Καρτόνι

TDF645B Airborne Optical Gyro-Inertial Guidance.pdf

PDF

Σύνοψη του προϊόντος

Το αερομεταφερόμενο οπτικό γυροσκόπιο INS TDF645B προσφέρει ακρίβεια θέσης ≤1nm/6h με σύντηξη πολλαπλών αισθητήρων. Διαθέτει 15.000+ ώρες MTBF, λειτουργία -40℃ έως 60℃ και υποστηρίζει ενσωμάτωση δορυφορικής/ουράνιας/οπτικής πλοήγησης για ανώτερη απόδοση UAV.

Προσαρμοσμένα χαρακτηριστικά προϊόντος

Επισημαίνω

Αερομεταφερόμενη οπτική γυροκινητική αδρανειακή πλοήγηση

,

Αεροπορικό σύστημα μέτρησης αδράνειας (IMU)

,

Οπτικό γυροσκοπικό σύστημα μέτρησης αδράνειας (IMU)

Η αναπαραγωγικότητα των μηνών:

≤20μg

Η ακρίβεια του παράγοντα κλίμακας μηνών:

≤20 ppm

Επαναληψιμότητα μεροληψίας:

≤ 0,008°/ώρα

Ακριβότητα με το παράγοντα κλίμακας:

≤20 ppm

Τυχαίο περπάτημα:

≤0,003°/√hr

Δόνηση:

20~2000Hz,6,06g

MTBF:

＞15000 ώρες

Περιγραφή προϊόντος

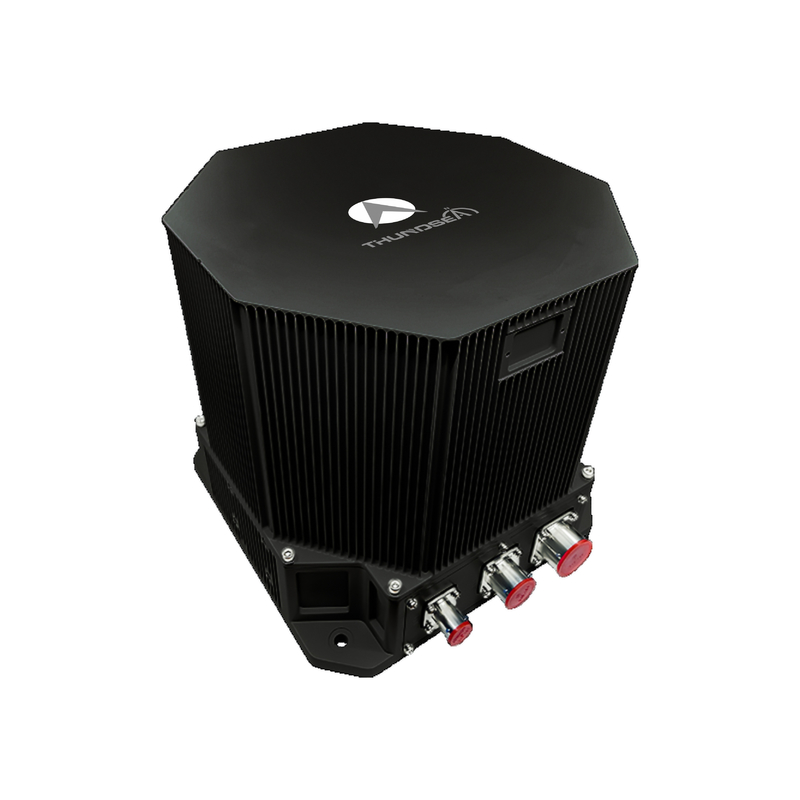

Αεροναυτιλία TDF645B Αερομεταφερόμενη Οπτική Γυροειδική Ναυτιλία

Το αερομεταφερόμενο οπτικό σύστημα κιρσικής αδράνειας πλοήγησης (INS) χρησιμοποιεί οπτικά γυροσκόπια και επιταχυνόμετρα χαλαζιού ως βασικά στοιχεία ανίχνευσης,Χρησιμοποιώντας είτε μια αρχιτεκτονική συστήματος strapdown είτε dithered (μονταρισμένη)Λειτουργώντας με προηγμένο λογισμικό πλοήγησης σε υψηλές ταχύτητες επεξεργασίας, το σύστημα παρέχει δεδομένα πλοήγησης σε πραγματικό χρόνο μέσω του εξελιγμένου υπολογιστικού πυρήνα του.

Αυτή η σειρά προϊόντων διαθέτει δυνατότητες ολοκλήρωσης πολλαπλών πηγών, υποστηρίζοντας τη συγχώνευση δορυφορικής πλοήγησης, ουράνιας πλοήγησης, ραδιοπλοήγησης, δεδομένων υψομέτρου,και συστήματα οπτικής πλοήγησης σύμφωνα με τις απαιτήσεις της αποστολήςΠροσφέροντας ευέλικτες λειτουργικές λειτουργίες που κυμαίνονται από την καθαρή αδράνεια πλοήγησης έως την βελτιστοποιημένη συγχώνευση πολυαισθητήρων, παρέχει ολοκληρωμένες παραμέτρους πλοήγησης, συμπεριλαμβανομένης της ακριβούς θέσης, της ταχύτητας, της ταχύτητας, της ταχύτητας, της ταχύτητας, της ταχύτητας, της ταχύτητας, της ταχύτητας, της ταχύτητας, της ταχύτητας, της ταχύτητας, της ταχύτητας, της ταχύτητας, της ταχύτητας, της ταχύτητας και της ταχύτητας.και πληροφορίες στάσης για τις αεροπορικές πλατφόρμες.

Πεδία εφαρμογής

Κατάλληλο για μη επανδρωμένα αεροσκάφη σταθερής πτέρυγας, μη επανδρωμένα αεροσκάφη περιστρεφόμενης πτέρυγας και εξειδικευμένα αερομεταφερόμενα οχήματα.

Χαρακτηριστικά επιδόσεων

Υποστηρίζει τη σύντηξη πολλαπλών αισθητήρων, ενσωματώνοντας δορυφορικά, ουράνια, υψομετρικά, ραδιοφωνικά και οπτικά δεδομένα πλοήγησης
Υποστηρίζει την εναλλαγή μεταξύ αυτοαποστολής, ευθυγράμμισης μετακινούμενης βάσης και ευθυγράμμισης μεταφοράς με βάση τις ανάγκες του πελάτη
Δυνατότητα ευθυγράμμισης σε εδάφιο πλατφόρμες δονήσεων και ευθυγράμμισης κατά την πτήση
Εξοπλισμένο με λειτουργίες ανίχνευσης σφαλμάτων και συναγερμού συστήματος

Τεχνικές προδιαγραφές

Τύπος παραμέτρου	Προδιαγραφές	Αξία
Επιταχυνόμετρο	Επαναληψιμότητα σε σχέση με τους μήνες	≤ 20μg
Επιταχυνόμετρο	Η ακρίβεια του παράγοντα κλίμακας μηνών	≤ 20 ppm
Γυροσκόπηση	Επαναληψιμότητα μεροληψίας	≤ 0,008°/ώρα
	Ακριβότητα του συντελεστή κλίμακας	≤ 20 ppm
	Τυχαίο περπάτημα	≤ 0,003°/√hr
Χαρακτηριστικά	Ακριβότητα θέσης (καθαρή αδράνεια)	≤1nm/6h
	Ακριβότητα θέσης (σύνδυση δορυφορικής αδράνειας πλοήγησης)	Καλύτερη από την ακρίβεια του δορυφόρου.
	Ακριβότητα ταχύτητας (καθαρή αδράνεια)	≤1,0m/s
	ακρίβεια ταχύτητας (σύνδυση δορυφορικής αδράνειας πλοήγησης)	≤0,2m/s
Στρογγυλός ρυθμός		≥±400°/sec
Γωνιακή επιτάχυνση		100000°/sec2
Επιτάχυνση		> 25g
Ανεξάρτητη στάση		Οποιοσδήποτε προσανατολισμός
Χρόνος ευθυγράμμισης		≤8 λεπτά
Εισαγωγή/έκδοση		3 RS422 full-duplex σειριακές θύρες, 1 100M θύρα Ethernet
Απόδοση εφαρμογών AHRS	Ακριβότητα πορείας (καθαρή αδράνεια)	≤0,1°sec ((L)
Απόδοση εφαρμογών AHRS	Ακριβότητα πορείας (σύνδυση δορυφορικής πλοήγησης)	≤ 0,05°sec ((L)
Ακριβότητα πεδίου και κυλίσματος	Καθαρή αδράνεια	≤ 0,05°
Ακριβότητα πεδίου και κυλίσματος	Συνδυασμός δορυφορικής πλοήγησης	≤ 0,02°
Κατανάλωση ενέργειας		< 40W
Μέγεθος		193169160
Βάρος		< 6,5 kg
Θερμοκρασία		-40°C~60°C
Σοκ		15g, μισό κύμα 11ms
Τεχνολογία		DC24V ((± 25%)
Ψύξη		Διοχέτευση στην πλάκα στερέωσης
Δονήσεις		20~2000Hz, 6,06g
ΜΤΠΔ		>15000 ώρες
