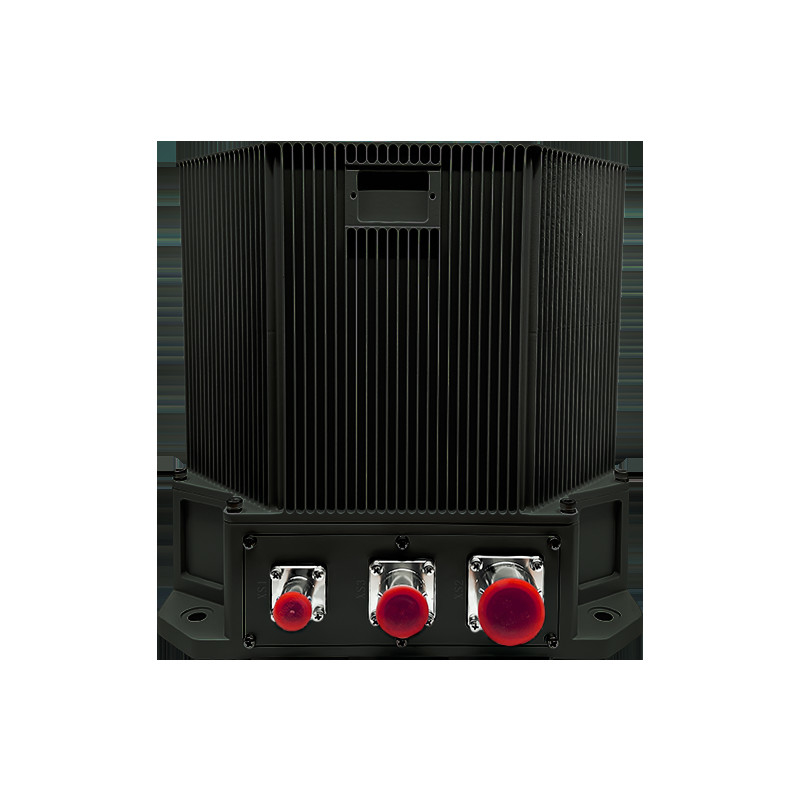

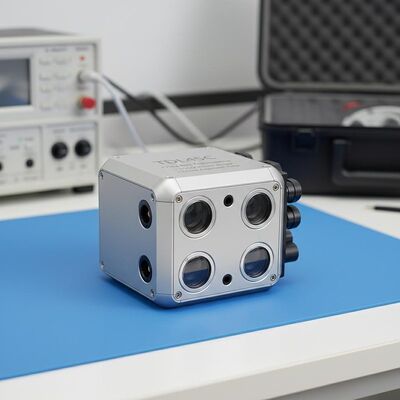

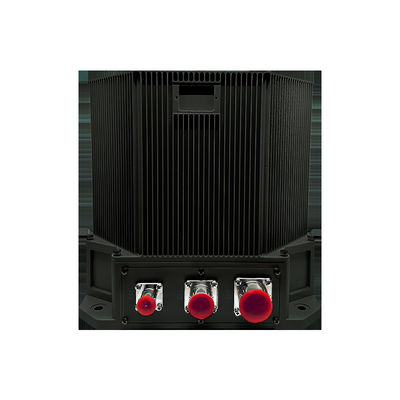

Ποιότητα Το σύστημα αερομεταφερόμενης οπτικής περιστροφικής αδρανειακής πλοήγησης TDL45C με επαναληψιμότητα κλίσης ≤20μg, >15000 ώρες MTBF και ≤15min χρόνος ευθυγράμμισης εργοστάσιο

Το σύστημα αερομεταφερόμενης οπτικής περιστροφικής αδρανειακής πλοήγησης TDL45C με επαναληψιμότητα κλίσης ≤20μg, >15000 ώρες MTBF και ≤15min χρόνος ευθυγράμμισης

Name: Το σύστημα αερομεταφερόμενης οπτικής περιστροφικής αδρανειακής πλοήγησης TDL45C με επαναληψιμότητα κλίσης ≤20μg, >15000 ώρες MTBF και ≤15min χρόνος ευθυγράμμισης
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: TDL45C
Price: 10,250.00 USD
Availability: InStock

Βασικά χαρακτηριστικά

Επωνυμία Μάρκας: NAVI OPTICS

Αριθμός μοντέλου: TDL45C

Τόπος καταγωγής: Κίνα

Πιστοποίηση: CCS

Ελάχιστη ποσότητα παραγγελίας: Ένα σύνολο

Δυνατότητα Προμήθειας: 10 σετ ανά μήνα

Χρόνος Παράδοσης: 5-8 εργάσιμες ημέρες

Όροι πληρωμής: Λ/Κ,Τ/Τ

Τυπική συσκευασία: Καρτόνι

TDL45C Airborne Optical Gyro-Inertial Guidance.pdf

PDF

Σύνοψη του προϊόντος

Το αερομεταφερόμενο οπτικό γυροσκόπιο INS TDL45C προσφέρει ακρίβεια θέσης ≤1nm/12h με MTBF >15.000 ώρες. Διαθέτει σύντηξη πολλαπλών αισθητήρων, προσαρμοστικές λειτουργίες ευθυγράμμισης και στιβαρή απόδοση σε ακραίες συνθήκες (-40℃~60℃, σοκ 15g).

Προσαρμοσμένα χαρακτηριστικά προϊόντος

Επισημαίνω

Αερομεταφερόμενη οπτική γυροκινητική αδρανειακή πλοήγηση

,

σύστημα αδρανειακής πλοήγησης υψηλή ακρίβεια

Η αναπαραγωγικότητα των μηνών:

≤20μg

Η ακρίβεια του παράγοντα κλίμακας μηνών:

≤20 ppm

Επαναληψιμότητα μεροληψίας:

≤ 0,008°/ώρα

Ακριβότητα με το παράγοντα κλίμακας:

≤20 ppm

Τυχαίο περπάτημα:

≤0,003°/√hr

Δόνηση:

20~2000Hz,6,06g

MTBF:

＞15000 ώρες

Περιγραφή προϊόντος

Αεροναυτιλία TDL45C Αερομεταφερόμενη Οπτική Γυροειδική Ναυτιλία

Το αερομεταφερόμενο οπτικό σύστημα κιρσικής αδρανειακής πλοήγησης (INS) TDL45C χρησιμοποιεί οπτικούς κιρσούς και επιταχυνόμετρα κουάρτζου ως βασικούς αισθητήρες,που χρησιμοποιεί είτε αρχιτεκτονική πλοήγησης strapdown είτε dithered (διαμορφωμένη)Το προηγμένο λογισμικό πλοήγησης επεξεργάζεται δεδομένα σε υψηλές ταχύτητες για να παρέχει πληροφορίες πλοήγησης σε πραγματικό χρόνο.και εισροές οπτικής πλοήγησης με βάση τις απαιτήσεις του χρήστη, που υποστηρίζει πολλαπλές λειτουργικές λειτουργίες, συμπεριλαμβανομένης της καθαρά αδρανούς και της σύντηξης πολλαπλών αισθητήρων, για την παροχή ολοκληρωμένων παραμέτρων πλοήγησης πλατφόρμας.

Πεδία εφαρμογής

Κατάλληλο για μη επανδρωμένα αεροσκάφη σταθερής πτέρυγας, μη επανδρωμένα αεροσκάφη περιστρεφόμενης πτέρυγας και εξειδικευμένα αερομεταφερόμενα οχήματα.

Χαρακτηριστικά επιδόσεων

Ενεργοποιεί δυνατότητες ευθυγράμμισης και για τις δύο σταθερές επίγειες πλατφόρμες με παρεμβολές από δονήσεις και συστήματα πλοήγησης κατά την πτήση
Χαρακτηριστικά προσαρμοστικής εναρμόνισης της λειτουργίας ευθυγράμμισης (αυτοευθυγράμμιση, ευθυγράμμιση κινητής βάσης, ευθυγράμμιση μεταφοράς) για την κάλυψη των ειδικών απαιτήσεων αποστολής
Ενσωματώνει δεδομένα πλοήγησης πολλαπλών πηγών μέσω προηγμένης τεχνολογίας σύντηξης αισθητήρων, συμπεριλαμβανομένων δορυφορικών, ουράνιων, βαρομετρικών, ραδιοβοηθητικών και οπτικών εισόδων οδομετρίας
Περιλαμβάνει ενσωματωμένη παρακολούθηση της υγείας με διάγνωση σφαλμάτων σε πραγματικό χρόνο και μηχανισμούς συναγερμού

Τεχνικές προδιαγραφές

Τύπος	TDL45C
Επιταχυνόμετρο
Επαναληψιμότητα σε σχέση με τους μήνες	≤ 20μg
Η ακρίβεια του παράγοντα κλίμακας μηνών	≤ 20 ppm
Γυροσκόπηση
Επαναληψιμότητα μεροληψίας	≤ 0,008°/ώρα
Ακριβότητα του συντελεστή κλίμακας	≤ 20 ppm
Τυχαίο περπάτημα	≤ 0,003°/√hr
Χαρακτηριστικά
Ακριβότητα θέσης (καθαρή αδράνεια)	≤1nm/12h
Ακριβότητα θέσης (σύνδυση δορυφορικής αδράνειας πλοήγησης)	Καλύτερη από την ακρίβεια του δορυφόρου.
Ακριβότητα ταχύτητας (καθαρή αδράνεια)	≤1,0m/s
ακρίβεια ταχύτητας (σύνδυση δορυφορικής αδράνειας πλοήγησης)	≤0,2m/s
Στρογγυλός ρυθμός	≥±400°/sec
Γωνιακή επιτάχυνση	100000°/sec2
Επιτάχυνση	> 25g
Ανεξάρτητη στάση	Οποιοσδήποτε προσανατολισμός
Χρόνος ευθυγράμμισης	≤15 λεπτά
Εισαγωγή/έκδοση	3 RS422 full-duplex σειριακές θύρες, 1 100M θύρα Ethernet
Χρόνος ευθυγράμμισης	< 15 λεπτά
Απόδοση εφαρμογών AHRS
Ακριβότητα πορείας (καθαρή αδράνεια)	≤0,1°sec ((L)
Ακριβότητα πορείας (σύνδυση δορυφορικής πλοήγησης)	≤ 0,05°sec ((L)
Ακριβότητα πεδίου και κυλίνδρου (καθαρή αδράνεια)	≤ 0,05°
Ακριβότητα πεδίου και κυλίνδρου (σύνδυση δορυφορικής πλοήγησης)	≤ 0,02°
Κατανάλωση ενέργειας	< 40W
Μέγεθος	232186160
Βάρος	< 8,2 kg
Θερμοκρασία	-40°C~60°C
Σοκ	15g, μισό κύμα 11ms
Τεχνολογία	DC24V ((± 25%)
Ψύξη	Διοχέτευση στην πλάκα στερέωσης
Δονήσεις	20~2000Hz, 6,06g
ΜΤΠΔ	>15000 ώρες
