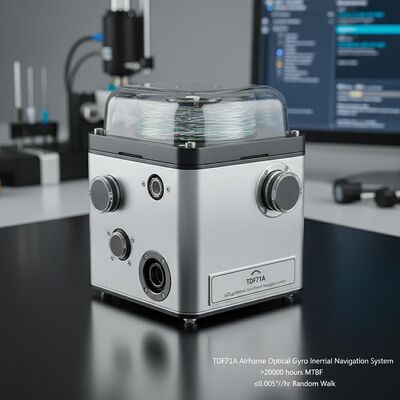

Ποιότητα TDF71A Αερομεταφερόμενο οπτικό σύστημα κιρσικής αδράνειας πλοήγησης με ≤20μg επαναληψιμότητα μεροληψίας, >20000 ώρες MTBF και ≤0,005°/√hr τυχαία κίνηση εργοστάσιο

TDF71A Αερομεταφερόμενο οπτικό σύστημα κιρσικής αδράνειας πλοήγησης με ≤20μg επαναληψιμότητα μεροληψίας, >20000 ώρες MTBF και ≤0,005°/√hr τυχαία κίνηση

Name: TDF71A Αερομεταφερόμενο οπτικό σύστημα κιρσικής αδράνειας πλοήγησης με ≤20μg επαναληψιμότητα μεροληψίας, >20000 ώρες MTBF και ≤0,005°/√hr τυχαία κίνηση
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: TDF71A
Price: 10,250.00 USD
Availability: InStock

Βασικά χαρακτηριστικά

Επωνυμία Μάρκας: NAVI OPTICS

Αριθμός μοντέλου: TDF71A

Τόπος καταγωγής: Κίνα

Πιστοποίηση: CCS

Ελάχιστη ποσότητα παραγγελίας: Ένα σύνολο

Δυνατότητα Προμήθειας: 10 σετ ανά μήνα

Χρόνος Παράδοσης: 5-8 εργάσιμες ημέρες

Όροι πληρωμής: Λ/Κ,Τ/Τ

Τυπική συσκευασία: Καρτόνι

TDF71A Airborne Optical Gyro-Inertial Guidance.pdf

PDF

Σύνοψη του προϊόντος

Το αερομεταφερόμενο οπτικό γυροσκόπιο INS TDF71A προσφέρει ακρίβεια θέσης ≤2nm/h με >20.000 ώρες MTBF. Διαθέτει σύντηξη πολλαπλών αισθητήρων, ευθυγράμμιση ≤8 λεπτών και στιβαρή απόδοση σε ακραίες συνθήκες (-40°C~60°C, σοκ 15 g).

Προσαρμοσμένα χαρακτηριστικά προϊόντος

Επισημαίνω

Σύστημα καθοδήγησης αδρανείας

,

Αερομεταφερόμενη οπτική γυροκινητική αδρανειακή πλοήγηση

Η αναπαραγωγικότητα των μηνών:

≤20μg

Η ακρίβεια του παράγοντα κλίμακας μηνών:

≤20 ppm

Επαναληψιμότητα μεροληψίας:

≤ 0,01°/ώρα

Ακριβότητα με το παράγοντα κλίμακας:

≤20 ppm

Τυχαίο περπάτημα:

≤ 0,005°/√hr

Δόνηση:

20~2000Hz,6,06g

MTBF:

＞20000 ώρες

Περιγραφή προϊόντος

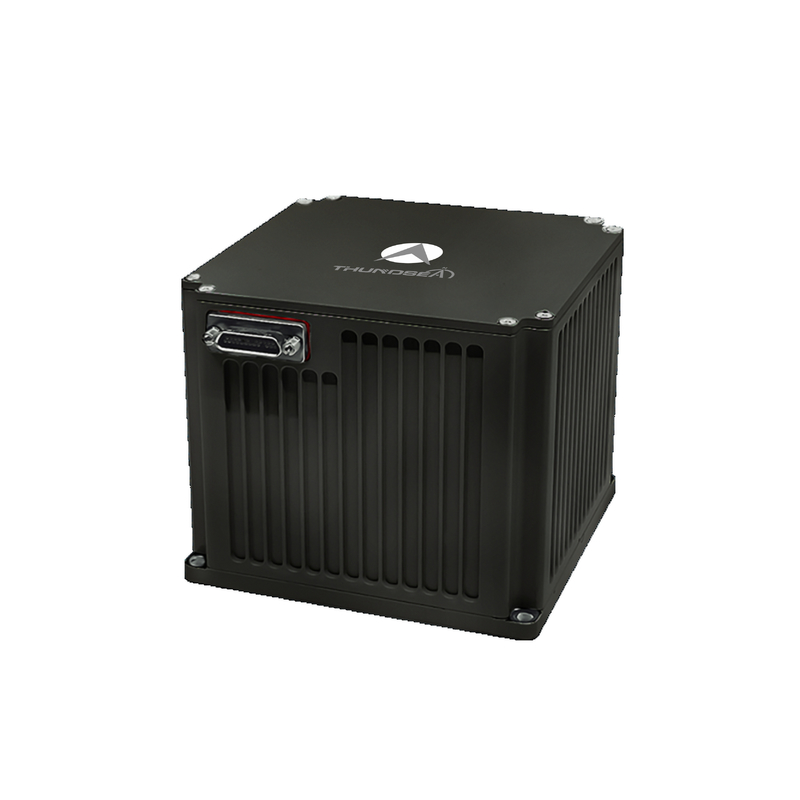

Αεροναυτιλία TDF71A Αερομεταφερόμενη Οπτική Γυροειδική Ναυτιλία

Το αερομεταφερόμενο οπτικό σύστημα ιμπεριαλικής ναυσιπλοΐας TDF71A χρησιμοποιεί οπτικά γυροσκόπια και επιταχυνόμετρα κουάρτζου ως βασικά συστατικά ανίχνευσης, χρησιμοποιώντας αρχιτεκτονική συστημάτων strapdown ή modulated.Με υψηλής ταχύτητας ενσωματωμένους αλγόριθμους πλοήγησηςΤο σύστημα αυτό ενσωματώνει δορυφορικά (GNSS), ουράνια, βαρομετρικά υψόμετρα, ραδιοναυτιλία,και εισροές οπτικής αντίληψης μέσω ρυθμιζόμενων αρχιτεκτονικών σύντηξης προσαρμοσμένων στις απαιτήσεις της αποστολής.

Πεδία εφαρμογής

Κατάλληλο για μη επανδρωμένα αεροσκάφη σταθερής πτέρυγας, μη επανδρωμένα αεροσκάφη περιστρεφόμενης πτέρυγας και εξειδικευμένα αερομεταφερόμενα οχήματα.

Χαρακτηριστικά επιδόσεων

Υποστηρίζει την εναλλαγή μεταξύ της αυτοαποστολής, της ευθυγράμμισης κινητής βάσης και της ευθυγράμμισης μεταφοράς
Πολυαισθητηριακή σύντηξη που ενσωματώνει δορυφορικά, ουράνια, υψομετρικά, ραδιοφωνικά και οπτικά δεδομένα πλοήγησης
Δυνατότητα ευθυγράμμισης σε εδάφιο πλατφόρμες δονήσεων και ευθυγράμμισης κατά την πτήση
Εξοπλισμένο με λειτουργίες ανίχνευσης σφαλμάτων και συναγερμού συστήματος

Τεχνικές προδιαγραφές

Παράμετρος	Προδιαγραφές
Τύπος	TDF71A
Επαναληψιμότητα της προκατάληψης του επιταχυντή	≤ 20μg
Ακριβότητα του συντελεστή κλίμακας επιταχυντή	≤ 20 ppm
Επαναληψιμότητα της ζυροπροδιάθεσης	≤ 0,01°/ώρα
Ακριβότητα συντελεστή ζυροκλίμακας	≤ 20 ppm
Γύρο Τυχαίο Περπάτημα	≤ 0,005°/√hr
Ακριβότητα θέσης (καθαρή αδράνεια)	≤2nm/1h
Ακριβότητα θέσης (INS+δορυφόρος)	Καλύτερη από την ακρίβεια του δορυφόρου.
Ακριβότητα ταχύτητας (καθαρή αδράνεια)	≤1,5m/s
Ακριβότητα ταχύτητας (INS+δορυφόρος)	≤0,2m/s
Στρογγυλός ρυθμός	≥±400°/sec
Γωνιακή επιτάχυνση	100000°/sec2
Επιτάχυνση	> 25g
Ανεξάρτητη στάση	Οποιοσδήποτε προσανατολισμός
Χρόνος ευθυγράμμισης	≤8 λεπτά
Εισαγωγή/Εξαγωγή	3 RS422 full-duplex σειριακές θύρες, 1 100M θύρα Ethernet
Ακριβότητα πορείας AHRS (καθαρή αδράνεια)	≤0,2°sec ((L)
Ακριβότητα πορείας AHRS (δορυφορική πλοήγηση)	≤0,1°sec ((L)
Ακριβότητα πεδίου και κυλίνδρου (καθαρή αδράνεια)	≤ 0,03°
Ακριβότητα πεδίου και κυλίνδρου (δορυφορική πλοήγηση)	≤ 0,02°
Κατανάλωση ενέργειας	< 15W
Μέγεθος	130130100 mm
Βάρος	< 2,2 kg
Θέρμανση λειτουργίας	-40°C~60°C
Αντίσταση σε κρούσματα	15g, μισό κύμα 11ms
Τεχνολογία	DC24V ((± 25%)
Μέθοδος ψύξης	Διοχέτευση στην πλάκα στερέωσης
Αντίσταση σε δονήσεις	20~2000Hz, 6,06g
ΜΤΠΔ	>20000 ώρες
