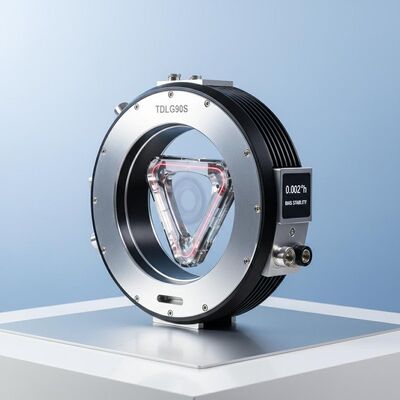

Ποιότητα Γυροσκόπιο υψηλής ακρίβειας TDLG90S Ring Laser με σταθερότητα κλίσης 0,002°/h και ευρύ δυναμικό εύρος εργοστάσιο

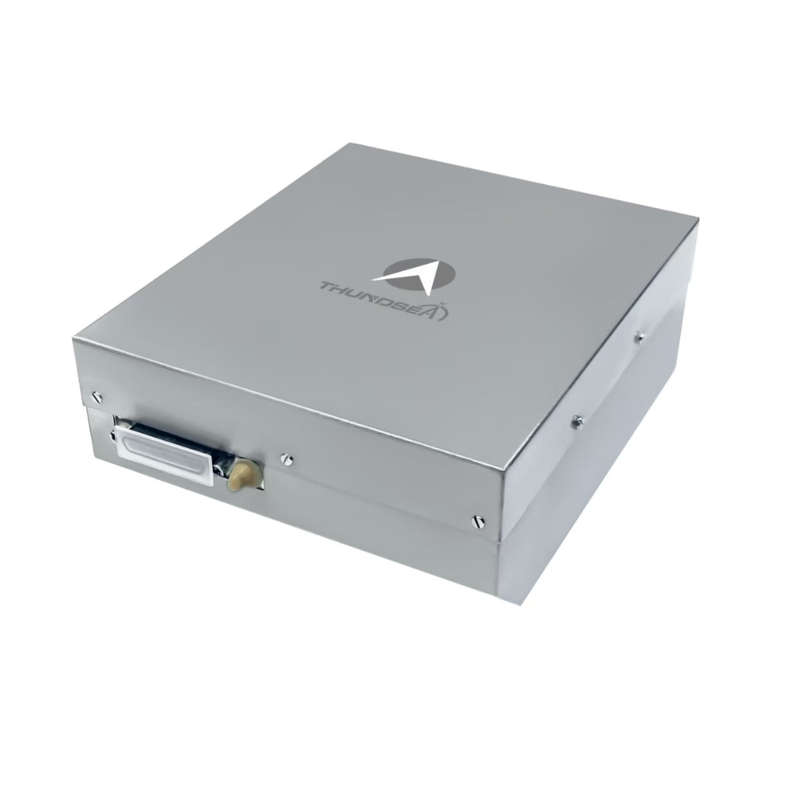

Γυροσκόπιο υψηλής ακρίβειας TDLG90S Ring Laser με σταθερότητα κλίσης 0,002°/h και ευρύ δυναμικό εύρος

Name: Γυροσκόπιο υψηλής ακρίβειας TDLG90S Ring Laser με σταθερότητα κλίσης 0,002°/h και ευρύ δυναμικό εύρος
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: TDLG90S
Price: 10,250.00 USD
Availability: InStock

Βασικά χαρακτηριστικά

Επωνυμία Μάρκας: NAVI OPTICS

Αριθμός μοντέλου: TDLG90S

Τόπος καταγωγής: Κίνα

Πιστοποίηση: CCS

Ελάχιστη ποσότητα παραγγελίας: Ένα σύνολο

Δυνατότητα Προμήθειας: 30 σετ ανά μήνα

Χρόνος Παράδοσης: 15 ημέρες

Τυπική συσκευασία: Καρτόνι

TDLG90S Ring Laser Gyroscope.pdf

PDF

Σύνοψη του προϊόντος

Δακτυλιοειδή γυροσκόπιο λέιζερ υψηλής ακρίβειας TDLG90S: Διαθέτει σταθερότητα εξαιρετικά χαμηλής πόλωσης (0,002°/h), ARW (0,0004°/√hr) και σφάλμα συντελεστή κλίμακας (≤2 ppm). Πιστοποιημένο για αεροδιαστημική, θαλάσσια και χερσαία ναυσιπλοΐα. Συμπαγής (2kg), στιβαρός σχεδιασμός με μεγάλο δυναμικό εύρος (±400°/s) και εύρος ζώνης >200Hz.

Προσαρμοσμένα χαρακτηριστικά προϊόντος

Επισημαίνω

Γυροσκόπιο λέιζερ με υψηλή ακρίβεια

,

γυροσκόπιο λέιζερ δαχτυλιδιών

Σταθερότητα κλίσης (1σ):

00,004°/h~0,002°/h

Μηδενική επαναληψιμότητα μεροληψίας (1σ):

00,002°/h έως 0,001°/h

ARW(Αγωνική τυχαία κίνηση:

0.0007°/√hr~0.0004°/√hr

Λάθος συντελεστή κλίμακας (1σ):

≤2 ppm

Δυναμικό εύρος:

≥±400°/s

Εύρος ζώνης:

> 200 Hz

Βάρος:

2 κιλά

Διαστάσεις:

151 mm × 126 mm × 57 mm

Περιγραφή προϊόντος

Υψηλής ακρίβειας TDLG90S δαχτυλίδι λέιζερ ζυροσκόπιο

Το TDLG90S Ring Laser Gyroscope λειτουργεί με βάση την αρχή του αποτελέσματος Sagnac.Χρησιμοποιώντας διαφορές φάσης παρεμβολής μεταξύ ακτίνων λέιζερ με την κατεύθυνση των ρολογιών και αντίθετα προς την κατεύθυνση των ρολογιών εντός κλειστής αντηχούς κοιλότητας για την ακριβή μέτρηση γωνιακών αυξήσεωνΑυτό το γυροσκόπιο διαθέτει υψηλή ολοκλήρωση, εξαιρετική αξιοπιστία, ισχυρή προσαρμοστικότητα στο περιβάλλον και σταθερή λειτουργική απόδοση.καθιστώντας τον βασικό αισθητήρα σε συστήματα υψηλής ακρίβειας αδρανειακής πλοήγησης.

Εφαρμογές

Πιστοποιημένο για ενσωμάτωση με συστήματα αδρανειακής πλοήγησης (INS) και συστήματα αναφοράς θέσης πορείας (AHRS) σε:

Αεροδιαστημικές πλατφόρμες (διαστημικά σκάφη/αεροσκάφη/δορυφόροι)
Θαλάσσια συστήματα (επιφανειακά σκάφη/υποβρύχια)
Μονάδες χερσαίας πλοήγησης (αυτοκίνητα/στρατιωτικά οχήματα)

Βασικά χαρακτηριστικά

Ενσωματωμένη διαδρομή φωτός και σχεδιασμός κυκλώματος με απλή δομή για εύκολη εγκατάσταση
Σύνθετο μέγεθος, ελαφριά κατασκευή και ελεγχόμενη κατανάλωση ενέργειας
Υψηλή αξιοπιστία με εξαιρετική αντοχή σε κραδασμούς και δονήσεις
Σημαντική προσαρμοστικότητα στο περιβάλλον και σταθερή λειτουργική απόδοση
Ευρύ δυναμικό εύρος ζώνης απόκρισης με έξοδο ψηφιακού σήματος

Τεχνικές προδιαγραφές

Παράμετρος απόδοσης	Προδιαγραφές
Σταθερότητα κλίσης (1σ)	00,004°/h ~ 0,002°/h
Μηδενική επαναληψιμότητα μεροληψίας (1σ)	00,002°/h ~ 0,001°/h
Στρογγυλή τυχαία κίνηση (ARW)	00,0007°/√hr ~ 0,0004°/√hr
Λάθος συντελεστή κλίμακας (1σ)	≤ 2 ppm
Δυναμικό εύρος	≥ ± 400°/s
Διάφραση ζώνης	> 200 Hz
Ενεργοποιήστε την ώρα.	< 5s
Μορφή σήματος εξόδου	TTL
Ενσωματωμένη αυτοδοκιμασία	- Ναι, ναι.
Ταχύτητα ενημέρωσης του σήματος εξόδου	1 Hz
Δυνατότητα σήματος εξόδου	115200
Σοκ από δονήσεις	75 γραμμάρια, μισό σινό, 6ms
Θερμοκρασία λειτουργίας	-40°C ~ +70°C
Θέρμανση αποθήκευσης	-55°C ~ +85°C
Ηλεκτρική τροφοδοσία	±15V, ±5V
Σύνδεσμος (25 καρφίτσες)	J30JM-37ZKP36
Κατανάλωση ενέργειας	≤ 3W
Διάταξη MTBF	> 10.000 ώρες
Βάρος	2 κιλά
Μέγεθος	151mm * 126mm * 57mm

Ετικέτες

Γυροσκόπιο αδράνειας 3 άξων

Ψηφιακό γυροσκόπιο ενός άξονα

οπτικό γυροσκόπιο
