Λεπτομέρειες:
|
| Σταθερότητα κλίσης (1σ): | 0.015°/h~0.006°/h | Μηδενική επαναληψιμότητα μεροληψίας (1σ): | 00,005°/h έως 0,003°/h |
|---|---|---|---|
| ARW(Αγωνική τυχαία κίνηση: | 00,003°/√hr~0,0015°/√hr | Λάθος συντελεστή κλίμακας (1σ): | ≤5ppm |
| Δυναμική περιοχή: | ≥±400°/s | Διάφραση ζώνης: | > 200 Hz |
| Επισημαίνω: | γυροσκόπιο λέιζερ δαχτυλιδιών,Γυροσκόπιο λέιζερ με υψηλή ακρίβεια |
||

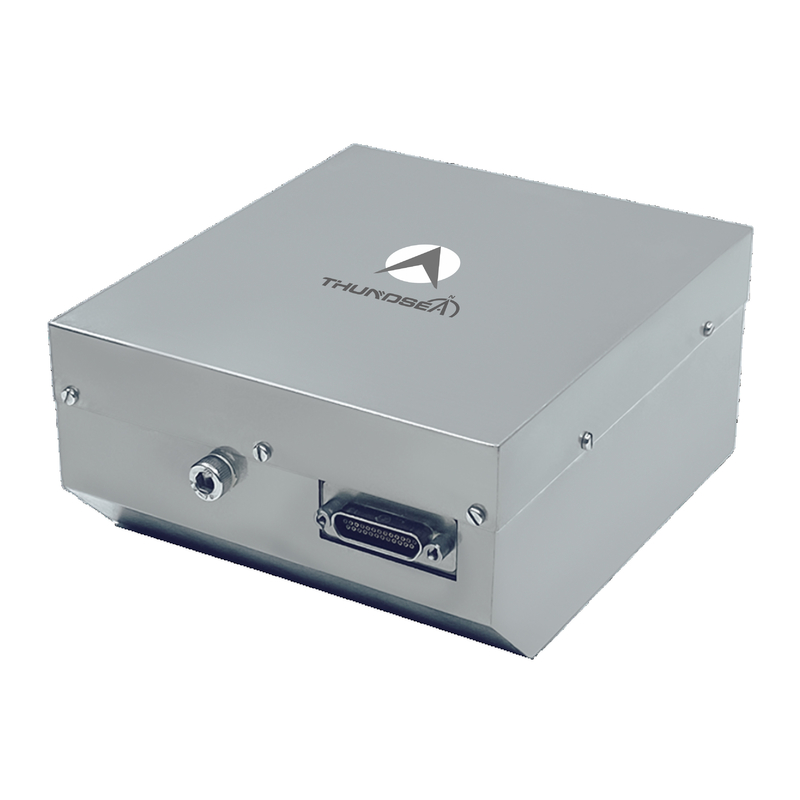

Υψηλής ακρίβειας TDLG70S δαχτυλίδι λέιζερ ζυροσκόπιο
1 Εισαγωγή
Το γυροσκόπιο δακτυλικού λέιζερ (RLG) λειτουργεί με βάση το φαινόμενο Sagnac ως θεμελιώδη αρχή,Χρησιμοποιώντας τη διαφορά φάσης παρεμβολής μεταξύ των ακτίνων λέιζερ με την κατεύθυνση των ρολογιών και με την αντίστροφη κατεύθυνση των ρολογιών μέσα σε μια κλειστή αντηχητική κοιλότητα για να μετρήσει με ακρίβεια τις γωνιακές αυξήσεις του φορέα Αυτός ο τύπος γυροσκόπου επιδεικνύει υψηλό επίπεδο ολοκλήρωσης, εξαιρετική αξιοπιστία, ισχυρή προσαρμοστικότητα στο περιβάλλον και σταθερή λειτουργική απόδοση.καθιστώντας τον βασικό αισθητήρα σε συστήματα υψηλής ακρίβειας αδρανειακής πλοήγησης που χρησιμοποιούνται ευρέως τόσο σε εγχώριες όσο και σε διεθνείς εφαρμογές .
2Εφαρμογή
Κατάλληλο για εξοπλισμό αδρανειακής πλοήγησης και εξοπλισμό αναφοράς στάσης σε υψηλού επιπέδου τομείς όπως διαστημόπλοια, αεροπλάνα, τεχνητοί δορυφόροι, οχήματα, πλοία, υποβρύχια κ.λπ.
3Χαρακτηριστικά
Ευρύ δυναμικό εύρος ζώνης απόκρισης, έξοδος ψηφιακού σήματος·
Μικρό μέγεθος, ελαφρύ βάρος, εύκολη ενσωμάτωση και ελεγχόμενη κατανάλωση ενέργειας·
Υψηλή αξιοπιστία, αντοχή σε κραδασμούς και δονήσεις και ισχυρή προσαρμοστικότητα στο περιβάλλον.
Η πορεία του φωτός και το κύκλωμα είναι ενσωματωμένα σε μια μονάδα, απλή δομή και εύκολη εγκατάσταση.
4 Βασικές παραμέτρους
|
Απόδοση |
Σταθερότητα κλίσης (1σ) |
0.015°/h~0,006°/h |
|
Μηδενική επαναληψιμότητα μεροληψίας (1σ) |
0.005°/h~0,003°/h |
|
|
ΑΡΠ(Στρογγυλό τυχαίο περπάτημα |
0.003°/√Χρ.00,0015°/√χρ |
|
|
Λάθος συντελεστή κλίμακας (1σ) |
≤ 5 ppm |
|
|
Δυναμικό εύρος |
≥± 400°/s |
|
|
Διάφραση ζώνης |
>200Hz |
|
|
Ηλεκτρική διεπαφή |
Ενεργοποιήστε την ώρα. |
<5s |
|
Μορφή σήματος εξόδου |
TTL |
|
|
Χτισμένο σε αυτο-δοκιμασία |
- Ναι, ναι. |
|
|
Ταχύτητα ενημέρωσης του σήματος εξόδου |
1 Hz |
|
|
Δυνατότητα σήματος εξόδου |
115200 |
|
|
Σοκ από δονήσεις |
75 γραμμάρια, μισό σινό, 6ms |
|
|
Θερμοκρασία λειτουργίας |
- 40.°C ~ + 70°C |
|
|
Θέρμανση αποθήκευσης |
- Πενήντα πέντε.°C ~ + 85°C |
|
|
Φυσικές προδιαγραφές |
Ηλεκτρική τροφοδοσία |
±15V,±5V |
|
Σύνδεσμος (25 καρφίτσες) |
J30JM-25ZKP |
|
|
Κατανάλωση ενέργειας |
≤ 3W |
|
|
Διάταξη MTBF |
>10 χλμ. |
|
|
Βάρος |
10,3 κιλά |
|
|
Μέγεθος |
φ114mm × 53mm |
