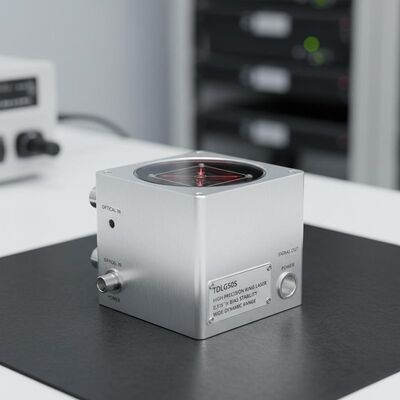

Γυροσκόπιο λέιζερ υψηλής ακρίβειας με δαχτυλίδι TDLG50S με σταθερότητα κλίσης 0,015°/h και ευρύ δυναμικό εύρος για αδράνεια πλοήγησης

Name: Γυροσκόπιο λέιζερ υψηλής ακρίβειας με δαχτυλίδι TDLG50S με σταθερότητα κλίσης 0,015°/h και ευρύ δυναμικό εύρος για αδράνεια πλοήγησης
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: TDLG50S
Price: 10,250.00 USD
Availability: InStock

Βασικά χαρακτηριστικά

Επωνυμία Μάρκας: NAVI OPTICS

Αριθμός μοντέλου: TDLG50S

Τόπος καταγωγής: Κίνα

Πιστοποίηση: CCS

Ελάχιστη ποσότητα παραγγελίας: Ένα σύνολο

Δυνατότητα Προμήθειας: 30 σετ ανά μήνα

Χρόνος Παράδοσης: 15 ημέρες

Τυπική συσκευασία: Καρτόνι

TDLG50S Ring Laser Gyroscope.pdf

PDF

Σύνοψη του προϊόντος

Δακτυλιοειδή γυροσκόπιο λέιζερ TDLG50S υψηλής ακρίβειας με σταθερότητα πόλωσης 0,015°/h, εύρος ±400°/s και MIL-HDBK-217-F MTBF >10.000 ώρες. Συμπαγής, ανθεκτικός στους κραδασμούς σχεδιασμός για συστήματα πλοήγησης αεροδιαστημικής, θαλάσσης και οχημάτων.

Προσαρμοσμένα χαρακτηριστικά προϊόντος

Επισημαίνω

Γυροσκόπιο λέιζερ με υψηλή ακρίβεια

,

γυροσκόπιο λέιζερ δαχτυλιδιών

Περιγραφή προϊόντος

Υψηλής ακρίβειας TDLG50S δαχτυλίδι λέιζερ ζυροσκόπιο

Το TDLG50S Ring Laser Gyroscope λειτουργεί με βάση την αρχή του αποτελέσματος Sagnac, μετρώντας τις αυξήσεις γωνίας φορέα εντοπίζοντας διαφορές φάσης παρεμβολών λέιζερ μέσα σε μια κοιλότητα γυαλιού δακτυλίου.Αυτό το ενσωματωμένο γυροσκόπιο προσφέρει εξαιρετική αξιοπιστία, προσαρμοστικότητα στο περιβάλλον και σταθερή απόδοση, καθιστώντας τον έναν από τους πιο ευρέως χρησιμοποιούμενους αισθητήρες αδρανειακής πλοήγησης υψηλής ακρίβειας παγκοσμίως.

Εφαρμογές

Ιδανικό για συστήματα αδρανούς πλοήγησης και εξοπλισμό αναφοράς στάσης σε εφαρμογές υψηλού επιπέδου, συμπεριλαμβανομένων διαστημικών σκαφών, αεροσκαφών, τεχνητών δορυφόρων, οχημάτων, πλοίων και υποβρυχίων.

Βασικά χαρακτηριστικά

Ενσωματωμένη οπτική διαδρομή και σχεδιασμός κυκλωμάτων με απλή δομή για εύκολη εγκατάσταση
Συμπληρωματικό μέγεθος, ελαφριά κατασκευή και ελεγχόμενη κατανάλωση ενέργειας
Υψηλή αξιοπιστία με εξαιρετική αντοχή σε κραδασμούς και δονήσεις
Σημαντική προσαρμοστικότητα στο περιβάλλον και ευρύ εύρος ζώνης δυναμικής απόκρισης
Ψηφιακή έξοδος σήματος για ακριβείς μετρήσεις

Τεχνικές προδιαγραφές

Χαρακτηριστικά επιδόσεων
Σταθερότητα κλίσης (1σ)	00,015°/h ~ 0,006°/h
Επαναληψιμότητα μηδενικής προκατάληψης (1σ)	00,005°/h ~ 0,003°/h
Στρογγυλή τυχαία κίνηση (ARW)	00,003°/√hr ~ 0,0015°/√hr
Λάθος συντελεστή κλίμακας (1σ)	≤ 5 ppm
Δυναμικό εύρος	≥±400°/s
Διάφραση ζώνης	> 200 Hz
Ηλεκτρική διεπαφή
Ενεργοποιήστε το χρόνο	< 5s
Μορφή σήματος εξόδου	TTL
Ενσωματωμένη Αυτοεξέταση	- Ναι, ναι.
Ταχύτητα ενημέρωσης σήματος εξόδου	1 Hz
Δυνατότητα εκπομπής	115200
Περιβαλλοντικές προδιαγραφές
Σοκ από δονήσεις	75 γραμμάρια, μισό σινό, 6ms
Θέρμανση λειτουργίας	-40°C ~ +70°C
Θέρμανση αποθήκευσης	-55°C ~ +85°C
Φυσικές προδιαγραφές
Ηλεκτρική τροφοδοσία	±15V, ±5V
Συνδετήρας	J30JM-25ZKP (25 καρφίτσες)
Κατανάλωση ενέργειας	≤ 3W
Διάταξη MTBF	> 10.000 ώρες
Βάρος	00,64 κιλά
Μέγεθος	90mm * 73mm * 51mm
