Ποιότητα Γυροσκόπιο οπτικών ινών TDFG40T βαθμού πλοήγησης με υψηλή ευαισθησία και δυναμικό εύρος ≥±400°/s εργοστάσιο

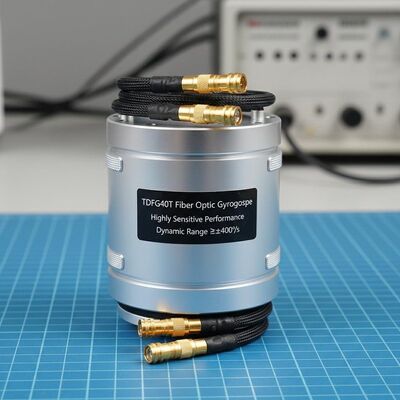

Γυροσκόπιο οπτικών ινών TDFG40T βαθμού πλοήγησης με υψηλή ευαισθησία και δυναμικό εύρος ≥±400°/s

Name: Γυροσκόπιο οπτικών ινών TDFG40T βαθμού πλοήγησης με υψηλή ευαισθησία και δυναμικό εύρος ≥±400°/s
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: TDFG40T
Price: 10,250.00 USD
Availability: InStock

Βασικά χαρακτηριστικά

Επωνυμία Μάρκας: NAVI OPTICS

Αριθμός μοντέλου: TDFG40T

Τόπος καταγωγής: Κίνα

Πιστοποίηση: CCS

Ελάχιστη ποσότητα παραγγελίας: Ένα σύνολο

Δυνατότητα Προμήθειας: 30 σετ ανά μήνα

Χρόνος Παράδοσης: 15 ημέρες

Τυπική συσκευασία: Καρτόνι

TDFG40T Navigation Grade Fiber Optic Gyroscope.pdf

PDF

Σύνοψη του προϊόντος

Το επίπεδο πλοήγησης TDFG40T FOG προσφέρει υψηλή ακρίβεια (0,04°/h ακρίβεια), στιβαρή αντοχή στους κραδασμούς (6,06 g) και συμπαγή σχεδιασμό (60×60×28 mm). Διαθέτει αξιοπιστία σε πλήρη κατάσταση, γρήγορη εκκίνηση και ψηφιακή έξοδο για αεροδιαστημικές, θαλάσσιες και βιομηχανικές εφαρμογές.

Προσαρμοσμένα χαρακτηριστικά προϊόντος

Επισημαίνω

Γυροσκόπιο οπτικών ινών βαθμού πλοήγησης

,

Υψηλής ευαισθησίας γυροσκόπιο οπτικών ινών

Δυναμικό εύρος:

≥±400°/s

Προκαταλήψεις σε τρέξιμο:

< 1°/h

Ακριβότητα ((100sec):

00,01°/h έως 0,04°/h

ARW(Αγωνική τυχαία κίνηση:

< 0,03°/√hr,1σ

Έλεγχος κραδασμών:

20~2000Hz,6,06g

Εύρος ζώνης:

> 200 Hz

Βάρος:

≤ 350 g

Διαστάσεις:

60 mm × 60 mm × 28 mm

Περιγραφή προϊόντος

Γυροσκόπιο οπτικών ινών βαθμού πλοήγησης TDFG40T

The TDFG40T is a high-sensitivity navigation grade fiber optic gyroscope that utilizes advanced all-digital closed-loop detection technology to provide real-time angular velocity data through serial communication.

Επισκόπηση της τεχνολογίας

Τα γυροσκόπια οπτικών ινών λειτουργούν με την αρχή του οπτικού αποτελέσματος Sagnac, λειτουργώντας ως αισθητήρες γωνιακής ταχύτητας.Το TDFG40T χρησιμοποιεί ψηφιακή ανίχνευση κλειστού βρόχου υψηλής απόδοσης για την παροχή πληροφοριών γωνιακής ταχύτητας φορέα σε πραγματικό χρόνο μέσω σειριακής διεπαφήςΤα γυροσκόπια αυτά μπορούν να διαμορφωθούν σε μονάδες ενός άξονα ή σε ολοκληρωμένα συστήματα τριών άξονων.λειτουργούν ως βασικοί αισθητήρες για λύσεις αδρανειακής πλοήγησης με ανίχνευση γωνιακής ταχύτητας σε τρεις ορθογώνιες κατευθύνσεις σε σχέση με τον αδρανειακό χώρο.

Εφαρμογές

Αυτό το γυροσκόπιο οπτικών ινών χρησιμοποιείται ευρέως σε πολλούς τομείς, συμπεριλαμβανομένων των κατευθυνόμενων συστημάτων όπλων, αεροδιαστημικών πλατφορμών, επίγειων οχημάτων, θαλάσσιων πλοίων, υποβρυχίων,και συστήματα ανίχνευσης τροχιάςΛειτουργεί ως κρίσιμο συστατικό στα συστήματα αδρανειακής πλοήγησης (INS) και στα συστήματα αναφοράς στάσης (ARS),ενώ υποστηρίζει βιομηχανικές εφαρμογές μεσαίου έως υψηλού επιπέδου που απαιτούν ακριβή ανίχνευση κίνησης.

Βασικά χαρακτηριστικά

Μικρός θόρυβος, χαμηλή κατανάλωση ενέργειας και οικονομική λειτουργία
Ελάχιστος χρόνος εκκίνησης με ψηφιακές εξόδους για την απρόσκοπτη ολοκλήρωση ψηφιακών κυκλωμάτων
Υψηλή ακρίβεια με ανώτερη σταθερότητα και ευέλικτες επιλογές σχεδιασμού
Κατασκευή από στερεά υλικά χωρίς κινούμενα μέρη
Εξαιρετική αξιοπιστία και παρατεταμένη διάρκεια ζωής

Τεχνικές προδιαγραφές

Παράμετρος	Προδιαγραφές
Δυναμικό εύρος	≥±400°/s
Προκαταλήψεις κατά τη διάρκεια της λειτουργίας	< 1°/h
Ακριβότητα (100sec)	00,01°/h έως 0,04°/h
Στρογγυλή τυχαία κίνηση (ARW)	< 0,03°/√hr, 1σ
Ελέγχος δονήσεων	20~2000Hz, 6,06g
Διάφραση ζώνης	> 200 Hz
Ενεργοποιήστε το χρόνο	Δέκα
Μορφή σήματος εξόδου	RS-422
Ταχύτητα ενημέρωσης σήματος εξόδου	500 Hz έως 2000 Hz
Δυνατότητα εκπομπής	230400bps~921600bps
Θέρμανση λειτουργίας	-40°C ~ +70°C
Θέρμανση αποθήκευσης	-55°C ~ +85°C
Ηλεκτρική τροφοδοσία	5V
Σύνδεσμος (9 καρφίτσες)	J30JZ/XN9TJCAL01
Κατανάλωση ενέργειας	≤ 4,5 W
Διάταξη MTBF	>100.000 ώρες
Βάρος	≤ 350 g
Μέγεθος	42mm42mm14mm 60mm60mm28mm

Ετικέτες

Γυροσκόπιο αδράνειας 3 άξων

Ψηφιακό γυροσκόπιο ενός άξονα

οπτικό γυροσκόπιο
