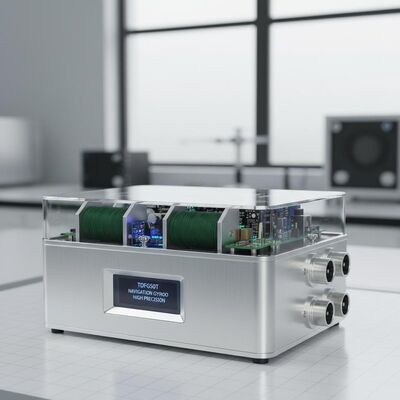

Ποιότητα Γυροσκόπιο οπτικών ινών βαθμού πλοήγησης TDFG50T με υψηλή ακρίβεια και σχεδιασμό σε στερεή κατάσταση για ακριβή πλοήγηση εργοστάσιο

Γυροσκόπιο οπτικών ινών βαθμού πλοήγησης TDFG50T με υψηλή ακρίβεια και σχεδιασμό σε στερεή κατάσταση για ακριβή πλοήγηση

Name: Γυροσκόπιο οπτικών ινών βαθμού πλοήγησης TDFG50T με υψηλή ακρίβεια και σχεδιασμό σε στερεή κατάσταση για ακριβή πλοήγηση
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: TDFG50T
Price: 10,250.00 USD
Availability: InStock

Βασικά χαρακτηριστικά

Επωνυμία Μάρκας: NAVI OPTICS

Αριθμός μοντέλου: TDFG50T

Τόπος καταγωγής: Κίνα

Πιστοποίηση: CCS

Ελάχιστη ποσότητα παραγγελίας: Ένα σύνολο

Δυνατότητα Προμήθειας: 30 σετ ανά μήνα

Χρόνος Παράδοσης: 15 ημέρες

Τυπική συσκευασία: Καρτόνι

TDFG50T Navigation Grade Fiber Optic Gyroscope.pdf

PDF

Σύνοψη του προϊόντος

Το επίπεδο πλοήγησης TDFG50T FOG προσφέρει εύρος ±400°/s, σταθερότητα πόλωσης <1°/ώρα και 0,007°/√hr ARW. Ο σχεδιασμός σε πλήρη κατάσταση εξασφαλίζει αξιοπιστία με εύρος ζώνης 500Hz, βάρος ≤500g και λειτουργία από -40℃ έως +70℃ για αεροδιαστημικές, θαλάσσιες και βιομηχανικές εφαρμογές.

Προσαρμοσμένα χαρακτηριστικά προϊόντος

Επισημαίνω

Γυροσκόπιο οπτικών ινών βαθμού πλοήγησης

,

Ακριβής πλοήγηση Γυροσκόπιο οπτικών ινών

Δυναμικό εύρος:

≥±400°/s

Προκαταλήψεις σε τρέξιμο:

< 1°/h

Ακριβότητα ((100sec):

00,04°/h έως 0,02°/h

ARW(Αγωνική τυχαία κίνηση:

< 0,007°/√hr,1σ

Έλεγχος κραδασμών:

20~2000Hz,6,06g

Εύρος ζώνης:

> 200 Hz

Βάρος:

≤500g

Διαστάσεις:

60 mm × 60 mm × 28 mm

Περιγραφή προϊόντος

Γυροσκόπιο οπτικών ινών βαθμού πλοήγησης TDFG50T

Επισκόπηση του προϊόντος

Το TDFG50T Fiber Optic Gyroscope χρησιμεύει ως υψηλής ακρίβειας αισθητήρας γωνιακής ταχύτητας χρησιμοποιώντας το οπτικό φαινόμενο Sagnac.Παρέχει δεδομένα γωνιακής ταχύτητας σε πραγματικό χρόνο μέσω διασύνδεσης επικοινωνίας.Αυτή η συσκευή λειτουργεί ως βασικό συστατικό σε αδρανειακά συστήματα πλοήγησης.διαθέσιμα είτε σε τρεις ανεξάρτητες διαμορφώσεις ενός άξονα είτε σε ενσωματωμένα σχέδια τριών άξονων για ακριβή μέτρηση της γωνιακής ταχύτητας κατά μήκος τριών ορθογώνιων άξονων.

Εφαρμογές

Αυτό το γυροσκόπιο οπτικών ινών είναι σχεδιασμένο για διάφορες εφαρμογές, συμπεριλαμβανομένων των κατευθυνόμενων συστημάτων όπλων, των αεροδιαστημικών πλατφορμών, των επίγειων οχημάτων, των θαλάσσιων σκαφών, των υποβρυχίων και των συστημάτων εντοπισμού τροχιάς.Λειτουργεί ως κρίσιμο συστατικό τόσο στα συστήματα αδρανειακής πλοήγησης (INS) όσο και στα συστήματα αναφοράς στάσης (ARS), ενώ υποστηρίζει βιομηχανικές εφαρμογές μεσαίου έως υψηλού επιπέδου που απαιτούν ακριβή ανίχνευση κίνησης.

Βασικά χαρακτηριστικά

Υψηλή ακρίβεια με ανώτερη σταθερότητα και ευέλικτες επιλογές σχεδιασμού
Κατασκευή από στερεά υλικά χωρίς κινούμενα μέρη
Γρήγοροι χρόνοι εκκίνησης και ψηφιακές εξόδους για απρόσκοπτη ολοκλήρωση
Λειτουργία χαμηλού θορύβου με ελάχιστη κατανάλωση ενέργειας
Λογιστική λύση με υψηλή αξιοπιστία και παρατεταμένη διάρκεια ζωής

Τεχνικές προδιαγραφές

Δυναμικό εύρος	≥±400°/s
Προκαταλήψεις κατά τη διάρκεια της λειτουργίας	< 1°/h
Ακριβότητα (100sec)	00,04°/h έως 0,02°/h
Στρογγυλή τυχαία κίνηση (ARW)	< 0,007°/√hr, 1σ
Ελέγχος δονήσεων	20~2000Hz, 6,06g
Διάφραση ζώνης	> 200 Hz
Ενεργοποιήστε το χρόνο	Δέκα
Μορφή σήματος εξόδου	RS-422
Ταχύτητα ενημέρωσης σήματος εξόδου	500 Hz έως 2000 Hz
Δυνατότητα εκπομπής	230400bps~921600bps
Θέρμανση λειτουργίας	-40°C ~ +70°C
Θέρμανση αποθήκευσης	-55°C ~ +85°C
Ηλεκτρική τροφοδοσία	5V
Σύνδεσμος (9 καρφίτσες)	J30JZ/XN9TJCAL01
Κατανάλωση ενέργειας	≤ 4,5 W
Διάταξη MTBF	>100.000 ώρες
Βάρος	≤ 500g
Μέγεθος	Φ50mm19mm / 60mm60mm*28mm
