Λεπτομέρειες:
|
Δυναμική διάσταση προκατάληψης σε λειτουργία: | ≥±400°/s | Ενεργοποιήστε το χρόνο: | 10s |
---|---|---|---|
Ακριβότητα ((100sec): | 00,02°/h έως 0,01°/h | Μορφή σήματος εξόδου: | Rs-422 |
Βάρος: | ≤ 550g | Μέγεθος: | 60 mm × 60 mm × 28 mm |
Επισημαίνω: | Γυροσκόπιο οπτικών ινών βαθμού πλοήγησης,Γυροσκόπιο οπτικών ινών τριών άξων |

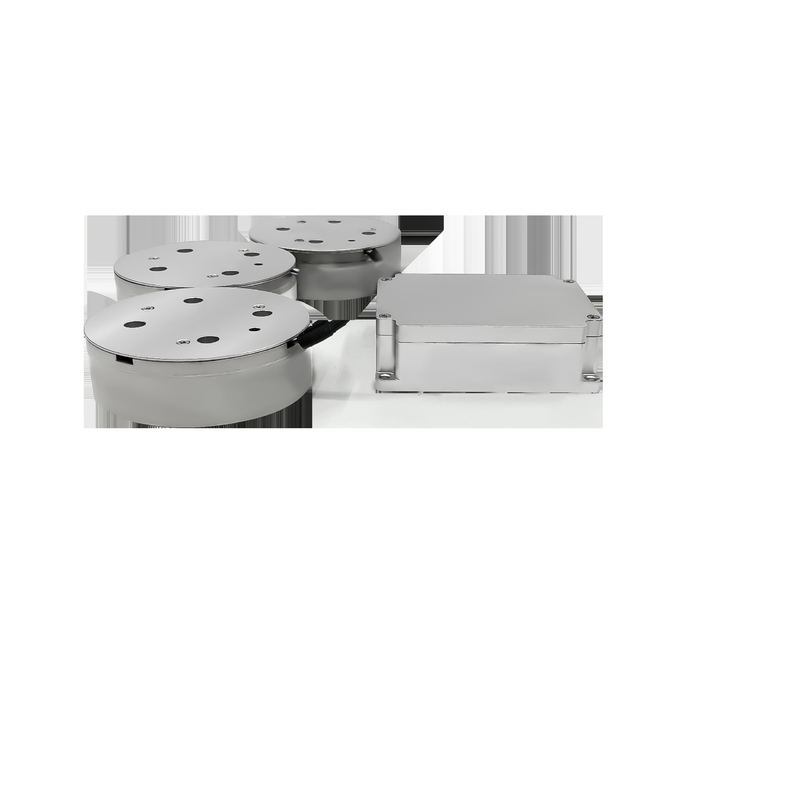

Γυροσκόπιο οπτικών ινών βαθμού πλοήγησης TDFG60T
1 Εισαγωγή
Το γυροσκόπιο οπτικών ινών είναι ένα είδος αισθητήρα γωνιακής ταχύτητας βασισμένο στο οπτικό φαινόμενο Sagnac, εσωτερική υψηλής απόδοσης ολοψηφιακή τεχνολογία ανίχνευσης κλειστού βρόχου,Πληροφορίες γωνιακής ταχύτητας φορέα σε πραγματικό χρόνο μπορούν να εκδοθούν μέσω της σειριακής θύραςΤρία μονοάξια γυροσκόπια υψηλής ακρίβειας οπτικών ινών ή ενσωματωμένα γυροσκόπια οπτικών ινών σε τρεις άξονες μπορούν να χρησιμοποιηθούν ως βασικοί αισθητήρες της λύσης αδράνειας πλοήγησης,ευαίσθητος φορέας σε σχέση με το αδρανειακό χώρο σε τρεις ορθογώνιες κατευθύνσεις των στοιχείων γωνιακής ταχύτητας.
2Εφαρμογή
Το προϊόν αυτό εφαρμόζεται σε συστήματα αδρανειακής πλοήγησης και συστήματα αναφοράς στάσης σε πολλούς τομείς, συμπεριλαμβανομένων των κατευθυνόμενων πυρομαχικών, των αεροδιαστημικών πλατφορμών, των χερσαίων οχημάτων, των θαλάσσιων σκαφών,υποβρύχια οχήματα, συστήματα εντοπισμού τροχιάς και βιομηχανικές εφαρμογές μεσαίου έως υψηλού επιπέδου.
3Χαρακτηριστικά
Χαμηλός θόρυβος, χαμηλή κατανάλωση ενέργειας, χαμηλό κόστος·
Υψηλή ακρίβεια, καλύτερη σταθερότητα, ευέλικτη σχεδίαση.
Ο σχεδιασμός είναι σε πλήρη στερεή κατάσταση χωρίς κινούμενα μέρη.
Εξαιρετικά σύντομοι χρόνοι εκκίνησης και ψηφιακές εξόδους για εύκολη ενσωμάτωση σε ψηφιακά κυκλώματα.
Υψηλή αξιοπιστία και μακρά διάρκεια ζωής
4 Βασικές παραμέτρους
Δυναμικό εύρος |
≥± 400°/s |
Προκαταλήψεις σε τρέξιμο |
< 1°/h |
Ακριβότητα(100δευτερεύον) |
00,02°/h έως 0,01°/h |
ΑΡΠ(Στρογγυλό τυχαίο περπάτημα |
< 0,005°/√hr,1σ |
Ελέγχος δονήσεων |
20~2000Hz,6.06g |
Διάφραση ζώνης |
> 200 Hz |
Ενεργοποιήστε την ώρα. |
Δέκα |
Μορφή σήματος εξόδου |
RS-422 |
Χτισμένο σε αυτο-δοκιμασία |
- Δεν ξέρω. |
Ταχύτητα ενημέρωσης του σήματος εξόδου |
500 Hz έως 2000 Hz |
Δυνατότητα σήματος εξόδου |
230400bps~921600bps |
Θερμοκρασία λειτουργίας |
- 40.°C ~ + 70°C |
Θέρμανση αποθήκευσης |
- Πενήντα πέντε.°C ~ + 85°C |
Ηλεκτρική τροφοδοσία |
5V |
Σύνδεσμος (9 καρφίτσες) |
J30JZ/XN9TJCAL01 |
Κατανάλωση ενέργειας |
≤ 4,5w |
Διάταξη MTBF |
>100000hr |
Βάρος |
≤ 550g |
Μέγεθος |
Φ59 mm × 20 mm |
60 mm × 60 mm × 28 mm |
