Λεπτομέρειες:
|
| Δυναμική περιοχή: | ≥±400°/s | Προκαταλήψεις σε τρέξιμο: | < 1°/h |
|---|---|---|---|
| Ακριβότητα ((100sec): | 00,005°/h έως 0,003°/h | ARW(Αγωνική τυχαία κίνηση: | < 0,0008°/√hr,1σ |
| Ελέγχος δονήσεων: | 20~2000Hz, 6,06g | Διάφραση ζώνης: | > 200 Hz |
| Βάρος: | ≤1200g | Μέγεθος: | 60 mm × 60 mm × 28 mm |
| Επισημαίνω: | Γυροσκόπιο οπτικών ινών βαθμού πλοήγησης,Γυροσκόπιο ακρίβειας πλοήγησης |
||

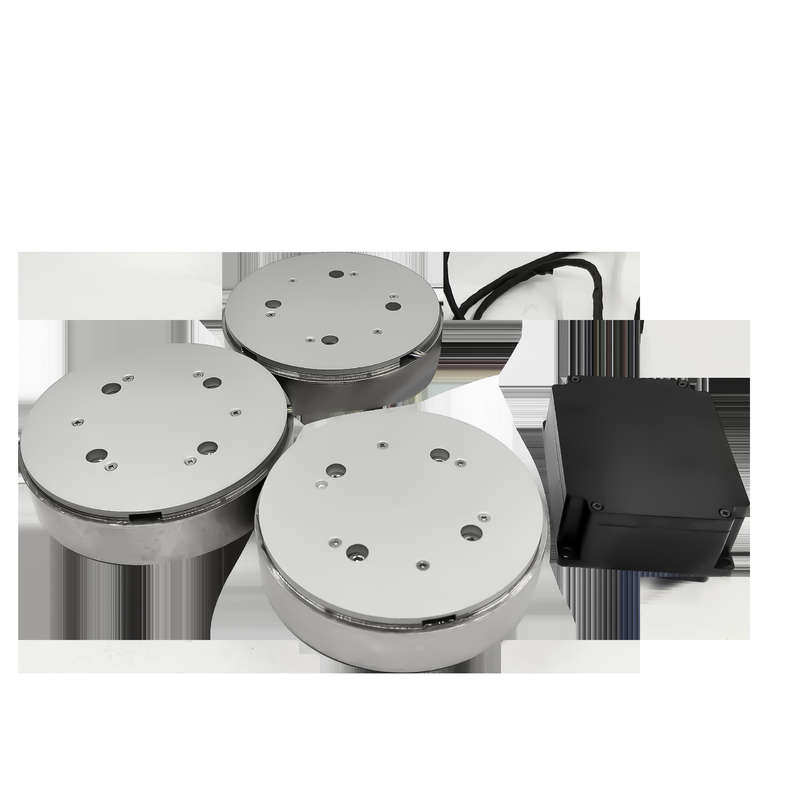

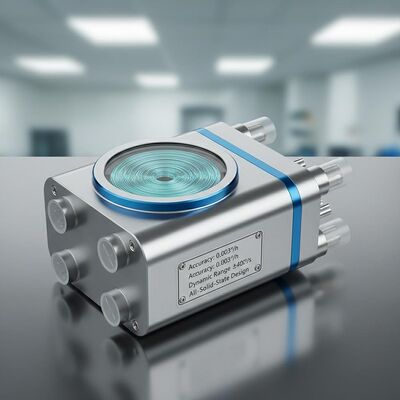

Γυροσκόπιο οπτικών ινών βαθμού πλοήγησης TDFG98T
1 Εισαγωγή
Το γυροσκόπιο οπτικών ινών (FOG) λειτουργεί ως αισθητήρας γωνιακής ταχύτητας χρησιμοποιώντας το οπτικό φαινόμενο Sagnac.Η εσωτερική προηγμένη ολοψηφιακή αρχιτεκτονική ελέγχου κλειστού κυκλώματος επιτρέπει την πραγματική μετάδοση δεδομένων γωνιακής ταχύτητας φορέα μέσω διασύνδεσης Στα συστήματα αδρανειακής πλοήγησης, τρία ορθογώνια μονόξυλα υψηλής ακρίβειας FOG ή μια ενιαία ολοκληρωμένη τριάξια διαμόρφωση FOG χρησιμεύουν ως βασικά συστατικά αισθητήρων,ανίχνευση των παραμέτρων γωνιακής ταχύτητας των κινούμενων πλατφορμών κατά μήκος τριών αμοιβαία κάθετων άξονων σε σχέση με το αδρανές χώρο .
2Εφαρμογή
Είναι κατάλληλο για εξοπλισμό αδρανούς πλοήγησης και εξοπλισμό αναφοράς στάσης στους τομείς των κατευθυνόμενων όπλων, αεροσκαφών, οχημάτων, πλοίων, υποβρυχίων,ανίχνευση τροχιάς και βιομηχανία μεσαίου και υψηλού επιπέδου.
3Χαρακτηριστικά
Υψηλή αξιοπιστία και μακρά διάρκεια ζωής
Χαμηλός θόρυβος, χαμηλή κατανάλωση ενέργειας, χαμηλό κόστος·
Εξαιρετικά σύντομοι χρόνοι εκκίνησης και ψηφιακές εξόδους για εύκολη ενσωμάτωση σε ψηφιακά κυκλώματα.
Ο σχεδιασμός είναι σε πλήρη στερεή κατάσταση χωρίς κινούμενα μέρη.
Υψηλή ακρίβεια, καλύτερη σταθερότητα, ευέλικτη σχεδίαση.
4 Βασικές παραμέτρους
|
Δυναμικό εύρος |
≥± 400°/s |
|
Προκαταλήψεις σε τρέξιμο |
< 1°/h |
|
Ακριβότητα(100δευτερεύον) |
00,005°/h έως 0,003°/h |
|
ΑΡΠ(Στρογγυλό τυχαίο περπάτημα |
<00,0008°/√χρ,1σ |
|
Ελέγχος δονήσεων |
20~2000Hz,6.06g |
|
Διάφραση ζώνης |
>200Hz |
|
Ενεργοποιήστε την ώρα. |
Δέκα |
|
Μορφή σήματος εξόδου |
RS-422 |
|
Χτισμένο σε αυτο-δοκιμασία |
- Δεν ξέρω. |
|
Ταχύτητα ενημέρωσης του σήματος εξόδου |
500 Hz ~ 4000 Hz |
|
Δυνατότητα σήματος εξόδου |
230400bps~921600bps |
|
Θερμοκρασία λειτουργίας |
- 40.°C ~ + 70°C |
|
Θέρμανση αποθήκευσης |
- Πενήντα πέντε.°C ~ + 85°C |
|
Ηλεκτρική τροφοδοσία |
5V |
|
Σύνδεσμος (9 καρφίτσες) |
J30JZ/XN9TJCAL01 |
|
Κατανάλωση ενέργειας |
≤ 4,5w |
|
Διάταξη MTBF |
>100000hr |
|
Βάρος |
≤1200g |
|
Μέγεθος |
Φ98mm × 26mm |
|
60 mm × 60 mm × 28 mm |
