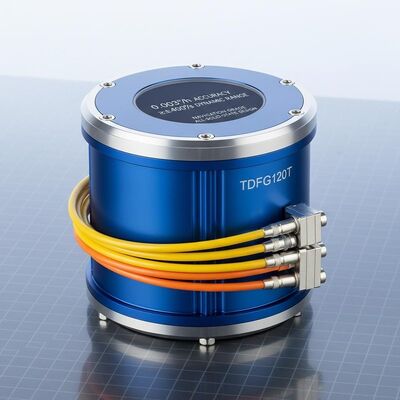

Ποιότητα Γυροσκόπιο οπτικών ινών TDFG120T βαθμού πλοήγησης με ακρίβεια 0,003°/h και δυναμικό εύρος ≥±400°/s σε σχεδιασμό σε στερεή κατάσταση εργοστάσιο

Γυροσκόπιο οπτικών ινών TDFG120T βαθμού πλοήγησης με ακρίβεια 0,003°/h και δυναμικό εύρος ≥±400°/s σε σχεδιασμό σε στερεή κατάσταση

Name: Γυροσκόπιο οπτικών ινών TDFG120T βαθμού πλοήγησης με ακρίβεια 0,003°/h και δυναμικό εύρος ≥±400°/s σε σχεδιασμό σε στερεή κατάσταση
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: TDFG120T
Price: 10,250.00 USD
Availability: InStock

Βασικά χαρακτηριστικά

Επωνυμία Μάρκας: NAVI OPTICS

Αριθμός μοντέλου: TDFG120T

Τόπος καταγωγής: Κίνα

Πιστοποίηση: CCS

Ελάχιστη ποσότητα παραγγελίας: Ένα σύνολο

Δυνατότητα Προμήθειας: 30 σετ ανά μήνα

Χρόνος Παράδοσης: 15 ημέρες

Τυπική συσκευασία: Καρτόνι

TDFG120T Navigation Grade Fiber Optic Gyroscope.pdf

PDF

Σύνοψη του προϊόντος

TDFG120T FOG βαθμού πλοήγησης με ακρίβεια 0,003°/h, εμβέλεια ±400°/s και αξιοπιστία MIL-HDBK-217-F. Ο σχεδιασμός σε πλήρη κατάσταση εξασφαλίζει άμεση εκκίνηση, χαμηλή κατανάλωση ενέργειας και ισχυρή απόδοση σε ακραία περιβάλλοντα (-40℃ έως +70℃).

Προσαρμοσμένα χαρακτηριστικά προϊόντος

Επισημαίνω

Προηγμένο γυροσκόπιο οπτικών ινών ομίχλης

,

Προχωρημένο γυροσκόπιο οπτικής ινών πλοήγησης

,

Γυροσκόπιο υψηλής ακρίβειας με οπτική ίνα

Δυναμικό εύρος:

≥±400°/s

Προκαταλήψεις σε τρέξιμο:

< 1°/h

Ακριβότητα ((100sec):

00,003°/h έως 0,001°/h

ARW(Αγωνική τυχαία κίνηση:

< 0,0006°/√hr,1σ

Έλεγχος κραδασμών:

20~500Hz,3,2g

Εύρος ζώνης:

> 200 Hz

Βάρος:

≤1500 γρ

Διαστάσεις:

60 mm × 60 mm × 28 mm

Περιγραφή προϊόντος

Προχωρημένο βαθμό πλοήγησης TDFG120T Γυροσκόπιο οπτικών ινών

Γυροσκόπιο υψηλής ακρίβειας με οπτική ίνα με ακρίβεια 0,003°/h για απαιτητικές εφαρμογές πλοήγησης

Επισκόπηση του προϊόντος

Το γυροσκόπιο οπτικών ινών TDFG120T λειτουργεί με το οπτικό φαινόμενο Sagnac και διαθέτει υψηλής απόδοσης ολοψηφιακή τεχνολογία ανίχνευσης κλειστού βρόχου. It outputs real-time angular velocity data through serial communication and serves as the core sensing unit for inertial navigation systems in either three orthogonal single-axis configurations or integrated three-axis arrangements.

Εφαρμογές

Κατάλληλο για αδρανειακή πλοήγηση και συστήματα αναφοράς στάσης σε πολλούς τομείς, συμπεριλαμβανομένων των κατευθυνόμενων πυρομαχικών, αεροσκαφών, χερσαίων οχημάτων, θαλάσσιων σκαφών/υποβρυχίων, πλατφορμών εντοπισμού τροχιάς,και βιομηχανικές εφαρμογές μεσαίου έως υψηλού επιπέδου.

Βασικά χαρακτηριστικά

Σχεδιασμός σε στερεή κατάσταση χωρίς κινούμενα μέρη
Εξαιρετικά σύντομοι χρόνοι εκκίνησης με ψηφιακές εξόδους
Υψηλή ακρίβεια με ανώτερη σταθερότητα και ευέλικτο σχέδιο
Υψηλή αξιοπιστία και μακρά διάρκεια ζωής
Μικρός θόρυβος, χαμηλή κατανάλωση ενέργειας και οικονομική λειτουργία

Τεχνικές προδιαγραφές

Δυναμικό εύρος	≥±400°/s
Προκαταλήψεις κατά τη διάρκεια της λειτουργίας	< 1°/h
Ακριβότητα (100sec)	00,003°/h ~ 0,001°/h
Στρογγυλή τυχαία κίνηση (ARW)	< 0,0006°/√hr, 1σ
Ελέγχος δονήσεων	20~500Hz, 3,2g
Διάφραση ζώνης	> 200 Hz
Ενεργοποιήστε το χρόνο	30 ετών
Μορφή σήματος εξόδου	RS-422
Ταχύτητα ενημέρωσης σήματος εξόδου	500 Hz ~ 4000 Hz
Δυνατότητα εκπομπής	115200bps ~ 921600bps
Θέρμανση λειτουργίας	-40°C ~ +70°C
Θέρμανση αποθήκευσης	-55°C ~ +85°C
Ηλεκτρική τροφοδοσία	5V
Σύνδεσμος (9 καρφίτσες)	J30JZ/XN9TJCAL01
Κατανάλωση ενέργειας	≤ 4,5 W
Διάταξη MTBF	>100.000 ώρες
Βάρος	≤ 1500 g
Μέγεθος	Φ117mm24mm 60mm60mm*28mm

Αυτό το γυροσκόπιο οπτικών ινών προμηθεύει εξαιρετική ακρίβεια και αξιοπιστία για τις πιο απαιτητικές εφαρμογές μέτρησης αδρανείας σε αεροδιαστημικούς, αμυντικούς και βιομηχανικούς τομείς.

Ετικέτες

Γυροσκόπιο αδράνειας 3 άξων

Ψηφιακό γυροσκόπιο ενός άξονα

οπτικό γυροσκόπιο
