Γυροσκόπιο οπτικών ινών βαθμού πλοήγησης TDFG70S

Αναθεωρήσεις πελατών
Η αδρανής μονάδα μέτρησής σας είναι άριστη, ο πελάτης μου όπως το πάρα πολύ. Ευχαριστίες για τη βοήθειά σας για να παρέχει τα προϊόντα καλής ποιότητας σε μας.

—— michael klaric

Αγαπητοί φίλοι, η υπηρεσία σας είναι πολύ έγκαιρη και στοχαστική, επιθυμία που κρατάμε τη συνεργασία στο μέλλον.

—— Jezzhani

Είμαι Online Chat Now

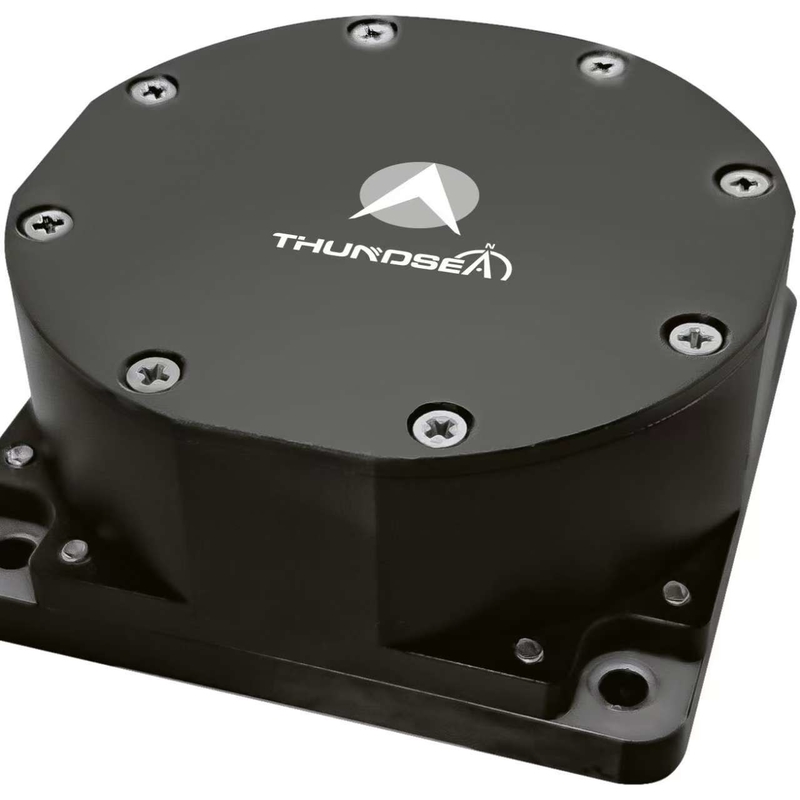

Γυροσκόπιο οπτικών ινών βαθμού πλοήγησης TDFG70S

Γυροσκόπιο οπτικών ινών βαθμού πλοήγησης TDFG70S
Γυροσκόπιο οπτικών ινών βαθμού πλοήγησης TDFG70S

Μεγάλες Εικόνας :  Γυροσκόπιο οπτικών ινών βαθμού πλοήγησης TDFG70S

Λεπτομέρειες:
Τόπος καταγωγής: Κίνα
Μάρκα: NAVI OPTICS
Πιστοποίηση: CCS
Αριθμό μοντέλου: TDFG70S
Έγγραφο: TDFG70S Navigation Grade Fi...pe.pdf
Πληρωμής & Αποστολής Όροι:
Ποσότητα παραγγελίας min: Ένα σύνολο
Συσκευασία λεπτομέρειες: Καρτόνι
Χρόνος παράδοσης: 15 ημέρες
Δυνατότητα προσφοράς: 30 σετ ανά μήνα

Γυροσκόπιο οπτικών ινών βαθμού πλοήγησης TDFG70S

περιγραφή
Δυναμική περιοχή: ≥±400°/s Προκαταλήψεις σε τρέξιμο: < 1°/h
Ακριβότητα ((100sec): 00,03°/h έως 0,01°/h ARW(Αγωνική τυχαία κίνηση: < 0,005°/√hr,1σ
Ελέγχος δονήσεων: 20~2000Hz, 6,06g Διάφραση ζώνης: > 200 Hz
Βάρος: ≤ 300 g Μέγεθος: 70 mm × 70 mm × 32 mm
Επισημαίνω:

Γυροσκόπιο οπτικών ινών FOG

,

Γυροσκόπιο οπτικών ινών βαθμού πλοήγησης

Γυροσκόπιο οπτικών ινών βαθμού πλοήγησης TDFG70S


1 Εισαγωγή

Το γυροσκόπιο οπτικών ινών είναι ένα είδος αισθητήρα γωνιακής ταχύτητας βασισμένο στο οπτικό φαινόμενο Sagnac, εσωτερική υψηλής απόδοσης ολοψηφιακή τεχνολογία ανίχνευσης κλειστού βρόχου,Πληροφορίες γωνιακής ταχύτητας φορέα σε πραγματικό χρόνο μπορούν να εκδοθούν μέσω της σειριακής θύραςΤρία μονοάξια γυροσκόπια υψηλής ακρίβειας οπτικών ινών ή ενσωματωμένα γυροσκόπια οπτικών ινών σε τρεις άξονες μπορούν να χρησιμοποιηθούν ως βασικοί αισθητήρες της λύσης αδράνειας πλοήγησης,ευαίσθητος φορέας σε σχέση με το αδρανειακό χώρο σε τρεις ορθογώνιες κατευθύνσεις των στοιχείων γωνιακής ταχύτητας.


2Εφαρμογή

Η προηγμένη αυτή τεχνολογία είναι κατάλληλη για ενσωμάτωση σε συστήματα αδρανειακής πλοήγησης και πλατφόρμες αναφοράς στάσης σε μια σειρά εφαρμογών, συμπεριλαμβανομένων των κατευθυνόμενων πυρομαχικών, των αεροδιαστημικών οχημάτων,συστήματα χερσαίας μεταφοράς, ναυτιλιακά σκάφη, υποβρύχια οχήματα, εξοπλισμός ανίχνευσης τροχιάς και λύσεις βιομηχανικού αυτοματισμού μεσαίου έως υψηλού επιπέδου.


3Χαρακτηριστικά

Ο σχεδιασμός είναι σε πλήρη στερεή κατάσταση χωρίς κινούμενα μέρη.

Υψηλή ακρίβεια, καλύτερη σταθερότητα, ευέλικτη σχεδίαση.

Εξαιρετικά σύντομοι χρόνοι εκκίνησης και ψηφιακές εξόδους για εύκολη ενσωμάτωση σε ψηφιακά κυκλώματα.

Υψηλή αξιοπιστία και μακρά διάρκεια ζωής

Χαμηλός θόρυβος, χαμηλή κατανάλωση ενέργειας, χαμηλό κόστος·


4 Βασικές παραμέτρους


Δυναμικό εύρος

± 400°/s

Προκαταλήψεις σε τρέξιμο

< 1°/h

Ακριβότητα(100δευτερεύον)

00,03°/h έως 0,01°/h

ΑΡΠ(Στρογγυλό τυχαίο περπάτημα

<00,005°/χρ,1σ

Ελέγχος δονήσεων

20~2000Hz,6.06g

Διάφραση ζώνης

>200Hz

Ενεργοποιήστε την ώρα.

30 ετών

Μορφή σήματος εξόδου

RS-422

Χτισμένο σε αυτο-δοκιμασία

 - Δεν ξέρω.

Ταχύτητα ενημέρωσης του σήματος εξόδου

500 Hz ~ 4000 Hz

Δυνατότητα σήματος εξόδου

115200bps~921600bps

Θερμοκρασία λειτουργίας

 - 40.°C ~ + 70°C

Θέρμανση αποθήκευσης

 - Πενήντα πέντε.°C ~ + 85°C

Ηλεκτρική τροφοδοσία

5V

Σύνδεσμος (9 καρφίτσες)

J30JZ/XN9TJCAL01

Κατανάλωση ενέργειας

≤3w

Διάταξη MTBF

> 150000hr

Βάρος

≤ 300g

Μέγεθος

70 mm × 70 mm × 32 mm
