Λεπτομέρειες:
|
| Δυναμική περιοχή: | ≥±400°/s | Προκαταλήψεις σε τρέξιμο: | < 1°/h |
|---|---|---|---|
| Ακριβότητα ((100sec): | 00,01°/h έως 0,003°/h | ARW(Αγωνική τυχαία κίνηση: | < 0,0015°/√hr,1σ |
| Ελέγχος δονήσεων: | 20~500Hz, 5,3g | Διάφραση ζώνης: | > 200 Hz |
| Βάρος: | ≤ 560g | Μέγεθος: | 98 mm × 98 mm × 35 mm |
| Επισημαίνω: | Υψηλής ακρίβειας γυροσκόπηση οπτικής ινών,Γυροσκόπιο οπτικών ινών βαθμού πλοήγησης,Υψηλής ακρίβειας γυροσκόπιο οπτικών ινών |
||

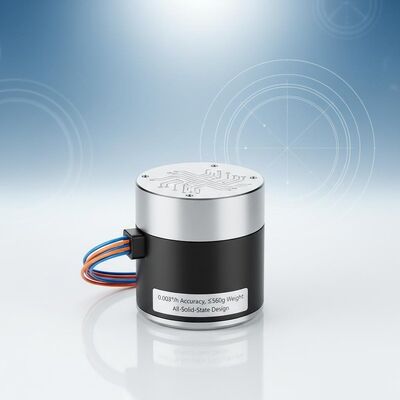

Γυροσκόπιο οπτικών ινών βαθμού πλοήγησης TDFG98S
1 Εισαγωγή
Το γυροσκόπιο οπτικών ινών είναι ένας αισθητήρας γωνιακής ταχύτητας που λειτουργεί με το οπτικό φαινόμενο Sagnac.Εκδίδει δεδομένα γωνιακής ταχύτητας του φορέα σε πραγματικό χρόνο μέσω σειριακής επικοινωνίας.Για τα συστήματα αδρανειακής πλοήγησης, είτε τρεις ορθογώνιες μονοάξονες υψηλής ακρίβειας FOG ή μια ολοκληρωμένη διαμόρφωση FOG τριών άξων χρησιμεύει ως η βασική μονάδα ανίχνευσης.Αυτή η διαμόρφωση επιτρέπει την ακριβή μέτρηση των πληροφοριών γωνιακής ταχύτητας σε τρεις ορθογώνιες κατευθύνσεις σε σχέση με το αδρανές χώρο .
2Εφαρμογή
Είναι κατάλληλο για εξοπλισμό αδρανούς πλοήγησης και εξοπλισμό αναφοράς στάσης στους τομείς των κατευθυνόμενων όπλων, αεροσκαφών, οχημάτων, πλοίων, υποβρυχίων,ανίχνευση τροχιάς και βιομηχανία μεσαίου και υψηλού επιπέδου.
3Χαρακτηριστικά
Υψηλή ακρίβεια, καλύτερη σταθερότητα, ευέλικτη σχεδίαση.
Ο σχεδιασμός είναι σε πλήρη στερεή κατάσταση χωρίς κινούμενα μέρη.
Εξαιρετικά σύντομοι χρόνοι εκκίνησης και ψηφιακές εξόδους για εύκολη ενσωμάτωση σε ψηφιακά κυκλώματα.
Χαμηλός θόρυβος, χαμηλή κατανάλωση ενέργειας, χαμηλό κόστος·
Υψηλή αξιοπιστία και μακρά διάρκεια ζωής
4 Βασικές παραμέτρους
|
Δυναμικό εύρος |
≥± 400°/s |
|
Προκαταλήψεις σε τρέξιμο |
< 1°/h |
|
Ακριβότητα(100δευτερεύον) |
00,01°/h έως 0,003°/h |
|
ΑΡΠ(Στρογγυλό τυχαίο περπάτημα |
<00,0015°/√χρ,1σ |
|
Ελέγχος δονήσεων |
20~500 Hz,5.3g |
|
Διάφραση ζώνης |
>200Hz |
|
Ενεργοποιήστε την ώρα. |
30 ετών |
|
Μορφή σήματος εξόδου |
RS-422 |
|
Χτισμένο σε αυτο-δοκιμασία |
- Δεν ξέρω. |
|
Ταχύτητα ενημέρωσης του σήματος εξόδου |
500 Hz ~ 4000 Hz |
|
Δυνατότητα σήματος εξόδου |
115200bps~921600bps |
|
Θερμοκρασία λειτουργίας |
- 40.°C ~ + 70°C |
|
Θέρμανση αποθήκευσης |
- Πενήντα πέντε.°C ~ + 85°C |
|
Ηλεκτρική τροφοδοσία |
5V |
|
Σύνδεσμος (9 καρφίτσες) |
J30JZ/XN9TJCAL01 |
|
Κατανάλωση ενέργειας |
≤3w |
|
Διάταξη MTBF |
> 150000hr |
|
Βάρος |
≤ 560g |
|
Μέγεθος |
98 mm × 98 mm × 35 mm |
