Λεπτομέρειες:
|
| Δυναμική περιοχή: | ≥±400°/s | Ακρίβεια ((10sec): | 0.5°/h~0.2°/h |
|---|---|---|---|
| Προκαταλήψεις σε τρέξιμο: | < 1°/h | Ελέγχος δονήσεων: | 20~2000Hz, 6,06g |
| ARW(Αγωνική τυχαία κίνηση: | < 0,02°/√hr,1σ | Διάφραση ζώνης: | > 200 Hz |
| Βάρος: | ≤ 500 g | Μέγεθος: | 70 mm × 70 mm × 53 mm |
| Επισημαίνω: | Γυροσκόπιο οπτικών ινών βαθμού ελέγχου,Μετρήσεις ακρίβειας Γυροσκόπιο οπτικών ινών |
||

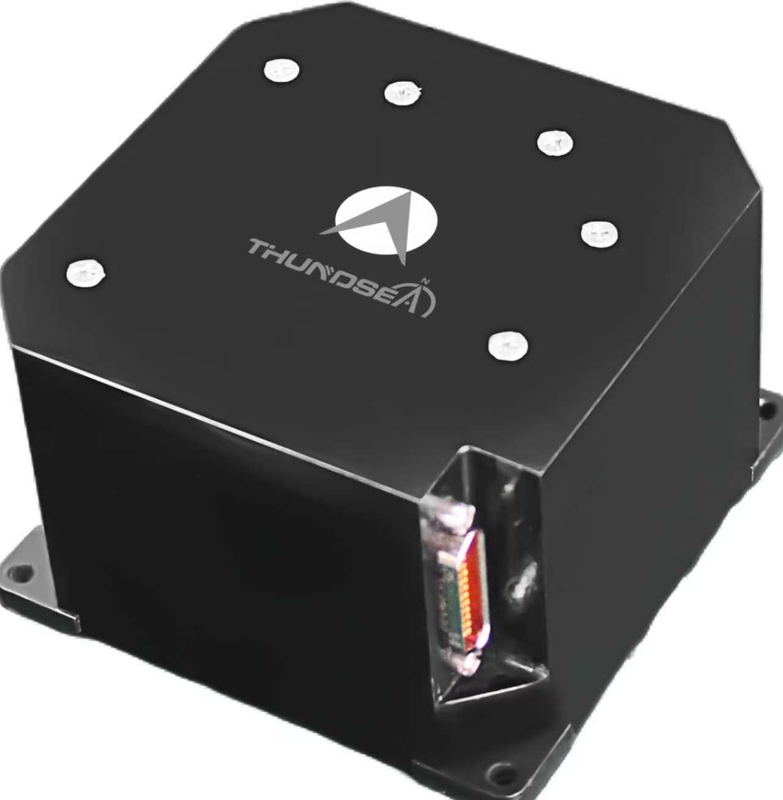

Ελέγχου βαθμού TDFG70T Γυροσκόπιο οπτικών ινών
1 Εισαγωγή
Το γυροσκόπιο οπτικών ινών (FOG) είναι ένας αισθητήρας γωνιακής ταχύτητας που αξιοποιεί το οπτικό φαινόμενο Sagnac,που χρησιμοποιεί προηγμένη ολοψηφιακή αρχιτεκτονική κλειστού βρόχου για την επίτευξη μετρήσεων γωνιακής ταχύτητας σε πραγματικό χρόνο με ρυθμούς δειγματοληψίας > 4 kHz μέσω σειριακής επικοινωνίαςΗ σειρά αυτή προϊόντων περιλαμβάνει μονόξυλες, διπλές και τριάξυλες διαμορφώσεις.Δύο άξονες και τριάξονες FOG χρησιμοποιούν κοινές πηγές φωτός και κυκλώματα επεξεργασίας σήματος για την ταυτόχρονη μέτρηση γωνιακής ταχύτητας σε πολλαπλούς ορθογώνιους άξονες, εξασφαλίζοντας συγχρονισμένη παρακολούθηση κίνησης σε πολλούς άξονες για εφαρμογές υψηλής δυναμικής.
2Εφαρμογή
Είναι κατάλληλο για εξοπλισμό σταθεροποίησης και ελέγχου για κατευθυνόμενα όπλα, έλεγχο στάσης, τορπίλες, τακτικούς πυραύλους και μεσαίο και υψηλού επιπέδου βιομηχανικό εξοπλισμό.
3Χαρακτηριστικά
Χαμηλός θόρυβος, χαμηλή κατανάλωση ενέργειας, χαμηλό κόστος·
Άμεση ψηφιακή έξοδος για εύκολη σύνδεση με υπολογιστή.
Ο σχεδιασμός είναι σε πλήρη στερεή κατάσταση χωρίς κινούμενα μέρη.
Μικρό μέγεθος, ελαφρύ βάρος και ευέλικτη σχεδίαση·
Υψηλή αξιοπιστία και μακρά διάρκεια ζωής.
4 Βασικές παραμέτρους
|
Απόδοση |
Δυναμικό εύρος |
≥± 400°/s |
|
Προκαταλήψεις σε τρέξιμο |
<1°/h |
|
|
Ακρίβεια ((10sec) |
0.5°/h~0.2°/h |
|
|
ARW(Αγωνική τυχαία κίνηση |
<00,02°/√χρ,1σ |
|
|
Ελέγχος δονήσεων |
20~2000Hz,6.06g |
|
|
Διάφραση ζώνης |
>200Hz |
|
|
Ηλεκτρική διεπαφή |
Ενεργοποιήστε την ώρα. |
Δέκα |
|
Μορφή σήματος εξόδου |
RS-422 |
|
|
Χτισμένο σε αυτο-δοκιμασία |
- Δεν ξέρω. |
|
|
Ταχύτητα ενημέρωσης του σήματος εξόδου |
500 Hz έως 2000 Hz |
|
|
Δυνατότητα σήματος εξόδου |
230400bps~921600bps |
|
|
Θερμοκρασία λειτουργίας |
- 40.°C ~ + 70°C |
|
|
Θέρμανση αποθήκευσης |
- Πενήντα πέντε.°C ~ + 85°C |
|
|
Φυσικές προδιαγραφές |
Ηλεκτρική τροφοδοσία |
5V |
|
Συνδετήρας |
J30J-9ZKP |
|
|
Κατανάλωση ενέργειας |
≤ 5W |
|
|
Διάταξη MTBF |
>100000hr |
|
|
Βάρος |
≤ 500g |
|
|
Μέγεθος |
70 mm × 70 mm × 53 mm |
