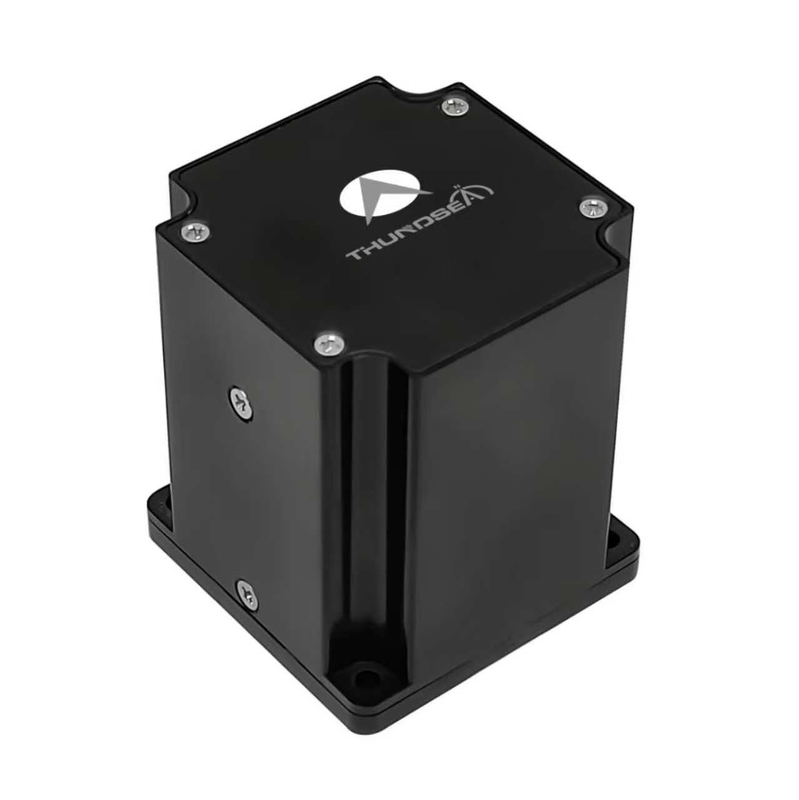

Διαλογή δονήσεων Μεγάλο εύρος ζώνης Συμπίεση ελέγχου σχεδιασμού Βαθμού οπτικών ινών Γυροσκόπιο TDFG60D

Name: Διαλογή δονήσεων Μεγάλο εύρος ζώνης Συμπίεση ελέγχου σχεδιασμού Βαθμού οπτικών ινών Γυροσκόπιο TDFG60D
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: TDFG60D
Price: 10,250.00 USD
Availability: InStock

Βασικά χαρακτηριστικά

Επωνυμία Μάρκας: NAVI OPTICS

Αριθμός μοντέλου: TDFG60D

Τόπος καταγωγής: Κίνα

Πιστοποίηση: CCS

Ελάχιστη ποσότητα παραγγελίας: Ένα σύνολο

Δυνατότητα Προμήθειας: 30 σετ ανά μήνα

Χρόνος Παράδοσης: 15 ημέρες

Τυπική συσκευασία: Καρτόνι

TDFG60D Control Grade Fiber Optic Gyroscope.pdf

PDF

Σύνοψη του προϊόντος

Διοικητικό βαθμό διαλογής δονήσεων Γυροσκόπιο οπτικών ινών TDFG60D Τύπος ελέγχου TDFG60D Γυροσκόπιο οπτικών ινών Εισαγωγή Το γυροσκόπιο οπτικών ινών είναι ένας αισθητήρας γωνιακής ταχύτητας που βασίζεται στο οπτικό φαινόμενο Sagnac, χρησιμοποιώντας υψηλής απόδοσης ολοψηφιακή τεχνολογία ανίχνευσης κλ...

Προσαρμοσμένα χαρακτηριστικά προϊόντος

Επισημαίνω

Γυροσκόπιο οπτικών ινών βαθμού ελέγχου

,

Γυροσκόπιο οπτικών ινών για την ανίχνευση δονήσεων

Δυναμικό εύρος:

≥±400°/s

Προκαταλήψεις σε τρέξιμο:

< 2°/h

Ακρίβεια ((10sec):

1°/h έως 0,5°/h

ARW(Αγωνική τυχαία κίνηση:

< 0,04°/√hr,1σ

Έλεγχος κραδασμών:

20~2000Hz,6,06g

Εύρος ζώνης:

> 200 Hz

Βάρος:

≤ 260g

Διαστάσεις:

60 mm × 68 mm × 47 mm

Περιγραφή προϊόντος

Διοικητικό βαθμό διαλογής δονήσεων Γυροσκόπιο οπτικών ινών TDFG60D

Τύπος ελέγχου TDFG60D Γυροσκόπιο οπτικών ινών

Εισαγωγή

Το γυροσκόπιο οπτικών ινών είναι ένας αισθητήρας γωνιακής ταχύτητας που βασίζεται στο οπτικό φαινόμενο Sagnac, χρησιμοποιώντας υψηλής απόδοσης ολοψηφιακή τεχνολογία ανίχνευσης κλειστού βρόχου.Εκδίδει πληροφορίες γωνιακής ταχύτητας φορέα πάνω από 4KHz σε πραγματικό χρόνο μέσω μιας σειριακής θύραςΗ συγκεκριμένη σειρά προϊόντων περιλαμβάνει μονόξυλες, διπλές και τριάξυλες διαμορφώσεις.με μοντέλα διπλού άξονα και τριών άξονων που είναι ικανά να ανιχνεύουν συγχρονικά πληροφορίες γωνιακής ταχύτητας σε πολλαπλούς ορθογώνιους άξονες μέσω κοινής τεχνολογίας πηγής φωτός και κυκλώματος διαλύτη.

Εφαρμογές

Αυτή η προηγμένη τεχνολογία ανίχνευσης έχει σχεδιαστεί για συστήματα σταθεροποίησης ακριβείας σε κατευθυνόμενα πυρομαχικά, πλατφόρμες πλοήγησης τορπιλών, αρχιτεκτονικές καθοδήγησης πυραύλων,και μηχανισμούς ελέγχου στάσης στον αεροδιαστημικό χώροΕξυπηρετεί επίσης τις απαιτήσεις μέτρησης κίνησης υψηλής ακρίβειας στα συστήματα βιομηχανικής αυτοματοποίησης και ρομποτικής.

Βασικά χαρακτηριστικά

Σχεδιασμός σε στερεή κατάσταση χωρίς κινούμενα μέρη
Ικανότητα άμεσης ενεργοποίησης με ψηφιακή έξοδο για εύκολη ολοκλήρωση υπολογιστή
Μικρός θόρυβος, χαμηλή κατανάλωση ενέργειας και οικονομική λειτουργία
Σύντομο μέγεθος, ελαφριά κατασκευή και ευέλικτες επιλογές σχεδιασμού
Υψηλή αξιοπιστία και παρατεταμένη διάρκεια ζωής

Τεχνικές προδιαγραφές

Παράμετρος απόδοσης	Προδιαγραφές
Δυναμικό εύρος	≥±400°/s
Προκαταλήψεις κατά τη διάρκεια της λειτουργίας	< 2°/h
Ακρίβεια (10sec)	1°/h έως 0,5°/h
Στρογγυλή τυχαία κίνηση (ARW)	< 0,04°/√hr, 1σ
Ελέγχος δονήσεων	20~2000Hz, 6,06g
Διάφραση ζώνης	> 200 Hz
Ενεργοποιήστε το χρόνο	Δέκα
Μορφή σήματος εξόδου	RS-422
Ταχύτητα ενημέρωσης σήματος εξόδου	500 Hz ~ 4000 Hz
Δυνατότητα εκπομπής	230400bps~921600bps
Θέρμανση λειτουργίας	-40°C ~ +70°C
Θέρμανση αποθήκευσης	-55°C ~ +85°C
Ηλεκτρική τροφοδοσία	5V
Συνδετήρας	J30J-9ZKP
Κατανάλωση ενέργειας	≤ 5W
Διάταξη MTBF	>120000hr
Βάρος	≤ 260g
Μέγεθος	60mm68mm47mm
