Λεπτομέρειες:
|
| Δυναμική περιοχή: | ≥±400°/s | Προκαταλήψεις σε τρέξιμο: | < 1°/h |
|---|---|---|---|
| Ακρίβεια ((10sec): | 0.2°/h~0.05°/h | ARW(Αγωνική τυχαία κίνηση: | < 0,01°/√hr,1σ |
| Ελέγχος δονήσεων: | 20~2000Hz, 6,06g | Διάφραση ζώνης: | > 200 Hz |
| Βάρος: | ≤ 200 g | Μέγεθος: | 60 mm × 60 mm × 28,5 mm |
| Επισημαίνω: | Γυροσκόπιο υψηλής ζώνης ευρυζωνικότητας με οπτική ίνα,Γυροσκόπιο οπτικών ινών βαθμού ελέγχου |
||

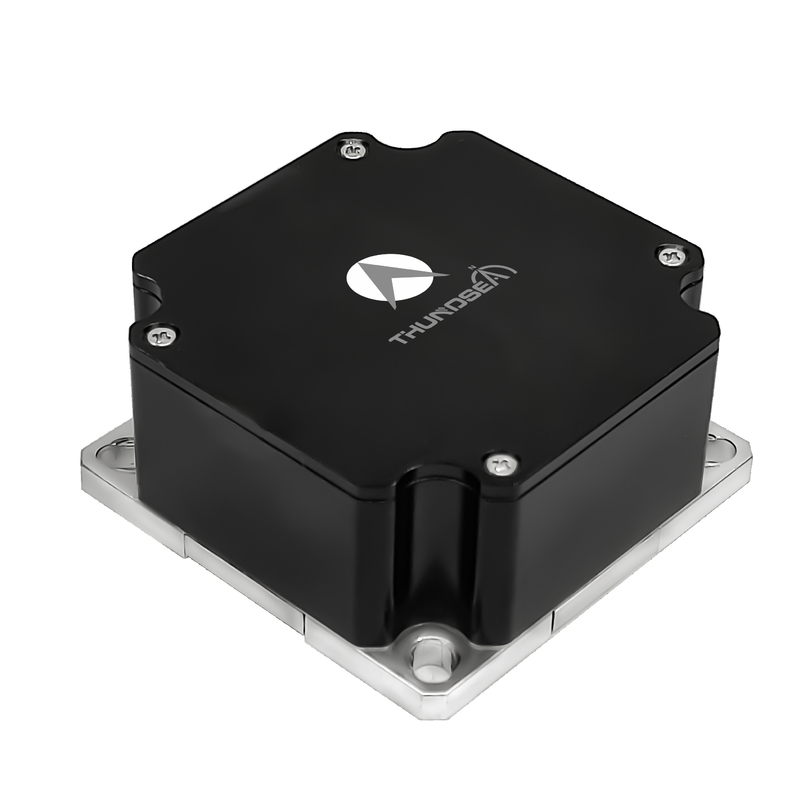

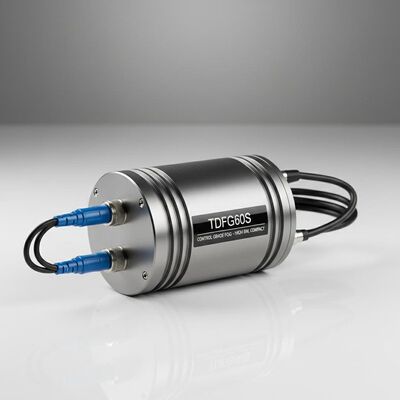

Τύπος ελέγχου TDFG60S Γυροσκόπιο οπτικών ινών
1 Εισαγωγή
Το γυροσκόπιο οπτικών ινών είναι ένας αισθητήρας γωνιακής ταχύτητας που χρησιμοποιεί το οπτικό φαινόμενο Sagnac.που ενσωματώνει υψηλής απόδοσης ολοψηφιακή τεχνολογία κλειστού κυκλώματος για την παροχή δεδομένων γωνιακής ταχύτητας φορέων σε πραγματικό χρόνο μέσω σειριακής επικοινωνίας σε συχνότητες άνω των 4 kHzΗ σειρά αυτή προϊόντων περιλαμβάνει μονόξυλες, διπλές και τριάξυλες διαμορφώσεις.Δύο άξονες και τριάξονες FOG χρησιμοποιούν κοινόχρηστες κυκλώσεις φωτεινής πηγής και επεξεργασίας σήματος για ταυτόχρονη μέτρηση γωνιακής ταχύτητας σε πολλαπλούς ορθογώνιους άξονες κινούμενων πλατφορμών.
2Εφαρμογή
Είναι κατάλληλο για εξοπλισμό σταθεροποίησης και ελέγχου για καθοδηγούμενα όπλα, έλεγχο στάσης,τακτικούς πυραύλους,Τορπίλες, και μεσαίου και υψηλού επιπέδου βιομηχανικό εξοπλισμό.
3Χαρακτηριστικά
Μικρό μέγεθος, ελαφρύ βάρος και ευέλικτη σχεδίαση·
Άμεση ψηφιακή έξοδος για εύκολη σύνδεση με υπολογιστή;
Χαμηλός θόρυβος, χαμηλή κατανάλωση ενέργειας, χαμηλό κόστος·
Σχεδιασμός σε στερεή κατάσταση χωρίς κινούμενα μέρη
Υψηλή αξιοπιστία και μακρά διάρκεια ζωής.
4 Βασικές παραμέτρους
|
Απόδοση |
Δυναμικό εύρος |
≥± 400°/s |
|
Προκαταλήψεις σε τρέξιμο |
<1°/h |
|
|
Ακριβότητα(10sec) |
0.2°/h~0.05°/h |
|
|
ΑΡΠ(Στρογγυλό τυχαίο περπάτημα |
<00,01°/√χρ,1σ |
|
|
Ελέγχος δονήσεων |
20~2000Hz,6.06g |
|
|
Διάφραση ζώνης |
>200Hz |
|
|
Ηλεκτρική διεπαφή |
Ενεργοποιήστε την ώρα. |
Δέκα |
|
Μορφή σήματος εξόδου |
RS-422 |
|
|
Χτισμένο σε αυτο-δοκιμασία |
- Δεν ξέρω. |
|
|
Ταχύτητα ενημέρωσης του σήματος εξόδου |
500 Hz ~ 4000 Hz |
|
|
Δυνατότητα σήματος εξόδου |
115200bps~921600bps |
|
|
Θερμοκρασία λειτουργίας |
- 40.°C ~ + 70°C |
|
|
Θέρμανση αποθήκευσης |
- Πενήντα πέντε.°C ~ + 85°C |
|
|
Φυσικές προδιαγραφές |
Ηλεκτρική τροφοδοσία |
5V |
|
Συνδετήρας |
J30J-15TJL |
|
|
Κατανάλωση ενέργειας |
≤ 3W |
|
|
Διάταξη MTBF |
>150000 ώρες |
|
|
Βάρος |
≤200 γραμμάρια |
|
|
Μέγεθος |
60 mm × 60 mm × 28,5 mm |
