Λεπτομέρειες:
|
| Δυναμική περιοχή: | ≥±400°/s | Προκαταλήψεις σε τρέξιμο: | < 2°/h |
|---|---|---|---|
| Ακρίβεια ((10sec): | 0.5°/h~0.2°/h | ARW(Αγωνική τυχαία κίνηση: | < 0,03°/√hr,1σ |
| Ελέγχος δονήσεων: | 20~2000Hz, 6,06g | Διάφραση ζώνης: | > 200 Hz |
| Βάρος: | ≤ 160 g | Μέγεθος: | 50 mm × 50 mm × 30 mm |
| Επισημαίνω: | Γυροσκόπιο οπτικών ινών βαθμού ελέγχου,Γυροσκόπιο υψηλής απόδοσης οπτικών ινών |
||

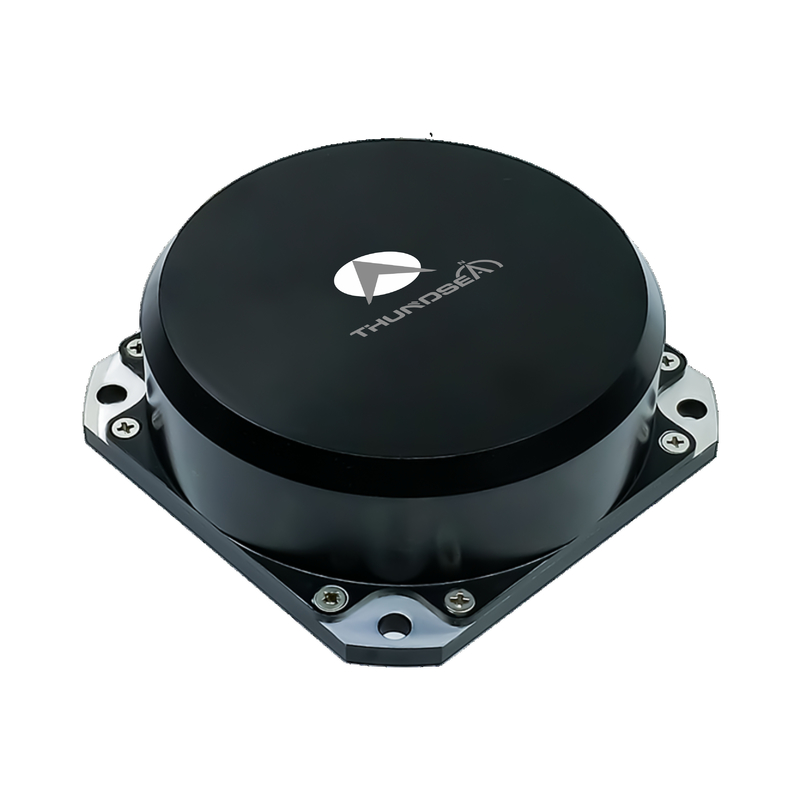

Γυροσκόπιο οπτικών ινών βαθμού ελέγχου TDFG50S
1 Εισαγωγή
Το γυροσκόπιο οπτικών ινών είναι ένα είδος αισθητήρα γωνιακής ταχύτητας βασισμένο στο οπτικό φαινόμενο Saganek, υιοθετώντας υψηλής απόδοσης ολοψηφιακή τεχνολογία ανίχνευσης κλειστού βρόχου εσωτερικά,που μπορεί να παράγει πληροφορίες γωνιακής ταχύτητας φορέα άνω των 4KHz σε πραγματικό χρόνο μέσω σειριακής θύραςΗ σειρά αυτή προϊόντων μπορεί να διαιρεθεί σε μονόξυλα, διπλόξυλα καιΤρίτη- Γυροσκόπια οπτικών ινών διπλού άξονα, εκ των οποίων διπλού άξοναΤρίτηΤα γυροσκόπια οπτικών ινών άξονα μπορούν να ανιχνεύσουν συγχρόνως τις πληροφορίες γωνιακής ταχύτητας πολλαπλών ορθογώνιων άξονων του φορέα μέσω της τεχνολογίας κοινής φωτεινής πηγής και κυκλώματος διαλύτη.
2Εφαρμογή
Είναι κατάλληλο για εξοπλισμό σταθεροποίησης και ελέγχου για κατευθυνόμενα όπλα, έλεγχο στάσης, τορπίλες, τακτικούς πυραύλους και μεσαίο και υψηλού επιπέδου βιομηχανικό εξοπλισμό.
3Χαρακτηριστικά
Μικρό μέγεθος, ελαφρύ βάρος και ευέλικτη σχεδίαση·
Ο σχεδιασμός είναι σε πλήρη στερεή κατάσταση χωρίς κινούμενα μέρη.
Άμεση ψηφιακή έξοδος για εύκολη σύνδεση με υπολογιστή.
Χαμηλός θόρυβος, χαμηλή κατανάλωση ενέργειας, χαμηλό κόστος·
Υψηλή αξιοπιστία και μακρά διάρκεια ζωής.
4 Βασικές παραμέτρους
|
Απόδοση |
Δυναμικό εύρος |
≥± 400°/s |
|
Προκαταλήψεις σε τρέξιμο |
< 2°/h |
|
|
Ακρίβεια ((10sec) |
0.5°/h~0.2°/h |
|
|
ARW(Αγωνική τυχαία κίνηση |
< 0,03°/√χρ,1σ |
|
|
Ελέγχος δονήσεων |
20~2000Hz,6.06g |
|
|
Διάφραση ζώνης |
>200Hz |
|
|
Ηλεκτρική διεπαφή |
Ενεργοποιήστε την ώρα. |
Δέκα |
|
Μορφή σήματος εξόδου |
RS-422 |
|
|
Χτισμένο σε αυτο-δοκιμασία |
- Δεν ξέρω. |
|
|
Ταχύτητα ενημέρωσης του σήματος εξόδου |
500 Hz ~ 4000 Hz |
|
|
Δυνατότητα σήματος εξόδου |
115200bps~921600bps |
|
|
Θερμοκρασία λειτουργίας |
- 40.°C ~ + 70°C |
|
|
Θέρμανση αποθήκευσης |
- Πενήντα πέντε.°C ~ + 85°C |
|
|
Φυσικές προδιαγραφές |
Ηλεκτρική τροφοδοσία |
5V |
|
Συνδετήρας |
J30J-15TJL |
|
|
ΠΗ κατανάλωση |
≤ 3W |
|
|
Διάταξη MTBF |
> 150000hr |
|
|
Βάρος |
≤160 g |
|
|
Μέγεθος |
50 mm × 50 mm × 30 mm |
