Μοντέλο FG-1200-A/B Υψηλής απόδοσης σύστημα αδρανειακής πλοήγησης FOG εισροή αποδεκτή πλούσια σε συνδέσεις

Μοντέλο FG-1200-A/B Υψηλής απόδοσης σύστημα αδρανειακής πλοήγησης FOG εισροή αποδεκτή πλούσια σε συνδέσεις
Μοντέλο FG-1200-A/B Υψηλής απόδοσης σύστημα αδρανειακής πλοήγησης FOG εισροή αποδεκτή πλούσια σε συνδέσεις Μοντέλο FG-1200-A/B Υψηλής απόδοσης σύστημα αδρανειακής πλοήγησης FOG εισροή αποδεκτή πλούσια σε συνδέσεις

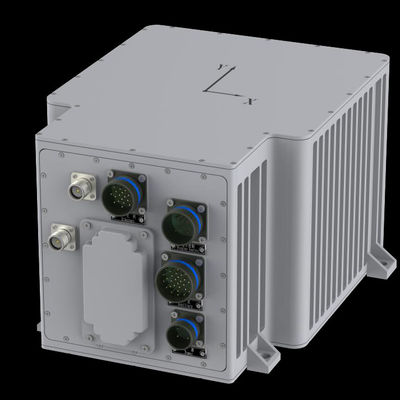

Μεγάλες Εικόνας :  Μοντέλο FG-1200-A/B Υψηλής απόδοσης σύστημα αδρανειακής πλοήγησης FOG εισροή αποδεκτή πλούσια σε συνδέσεις

Λεπτομέρειες:
Τόπος καταγωγής: Qingdao
Μάρκα: NAVI OPTICS
Πιστοποίηση: CCS
Αριθμό μοντέλου: Fg-1200-A/B
Έγγραφο: FG-1200-AB.pdf
Πληρωμής & Αποστολής Όροι:
Ποσότητα παραγγελίας min: Ένα σύνολο
Συσκευασία λεπτομέρειες: Κιβώτιο χαρτοκιβωτίων
Χρόνος παράδοσης: 15 ημέρες
Όροι πληρωμής: Λ/Κ,Τ/Τ
Δυνατότητα προσφοράς: 30 σύνολο το μήνα

Μοντέλο FG-1200-A/B Υψηλής απόδοσης σύστημα αδρανειακής πλοήγησης FOG εισροή αποδεκτή πλούσια σε συνδέσεις

περιγραφή
Leave a blank: A@B Without Aiding: ≤0.05deg@≤0.02deg
With Aiding: ≤0.02deg@≤0.01deg Inertial without Aid: ≤1nm/2h@≤1nm/8h
With GPS: ≤2m@≤2m Speed log: ≤1nm/4h@≤1nm/12h
Electromagtic Log: ≤1.5nm/4h@≤1.5nm/12h Odmeter: ≤0.5‰D@≤0.25‰D
Data Availability: 8 mins@8 mins Full Auttitude: 25 mins@25 mins
Heave&surge (RMS): 5 cm or 5%@2.5 cm or 2.5%
Επισημαίνω:

αδρανής μονάδα μέτρησης 5 εκατ.

,

αδρανές σύστημα αναφοράς 5 εκατ.

,

αδρανές σύστημα καθοδήγησης 5 εκατ.

Μοντέλο FG-1200-A/B Σύστημα Αδρανειακής Πλοήγησης FOG Υψηλής Απόδοσης Είσοδος Αποδεκτή Πλούσιο σε Συνδέσεις


Επισκόπηση

Το σύστημα αδρανειακής πλοήγησης οπτικών ινών FG-1200 είναι ένας εξοπλισμός μέσης ακρίβειας αδρανειακών μετρήσεων με υψηλή απόδοση αλλά οικονομικά αποδοτικό. Χρησιμοποιεί ινώδες οπτικό γυροσκόπιο μοντέλου 120 παρεμβολής και επιταχυνσιόμετρο χαλαζία ως αδρανειακό αισθητήρα. Μπορεί να παρέχει σε πραγματικό χρόνο υψηλής ακρίβειας τρισδιάστατη γωνία στάσης (πραγματική γωνία πορείας Βορρά, γωνία κλίσης και γωνία κύλισης), γωνιακή ταχύτητα φορέα (ταχύτητα αζιμουθίου, οριζόντια ταχύτητα και κάθετη ταχύτητα), στιγμιαία μετατόπιση (ανύψωση, κύμα και ταλάντωση) για τον φορέα. Αυτό το σύστημα προσφέρει επίσης πληροφορίες τοποθέτησης μέσης ακρίβειας για τον φορέα χωρίς εξωτερικούς αισθητήρες. Το FG-1200 εγγυάται την ακρίβεια του συστήματος μέσω βαθμονόμησης σφάλματος υψηλής ακρίβειας και τεχνολογίας πλήρους αντιστάθμισης θερμοκρασίας. Υιοθετεί σχεδιασμό ηλεκτρομαγνητικής θωράκισης, σχεδιασμό θερμικής ισορροπίας, σχεδιασμό τρόπου δόνησης, σχεδιασμό στεγανοποίησης και αυστηρή διαδικασία κατασκευής για να εξασφαλίσει εξαιρετική περιβαλλοντική προσαρμοστικότητα.


Χαρακτηριστικά

FOG υψηλής απόδοσης

Δοκιμασμένο σε μάχη

AHRS+INS σε μία μονάδα

Αυτο-ευθυγράμμιση κατά την κίνηση κατά των παρεμβολών

Πλούσιο σε συνδέσεις, GPS/GNSS/Speed LOG DVL/USBL

Είσοδος αποδεκτή

Διαμορφώσιμος τρόπος πλοήγησης: INS/Ενσωματωμένη Πλοήγηση

Ιδανικό για όλους τους τύπους φορέων


Εφαρμογή

Πολεμικό πλοίο

ROV & UAV

Σκόπευση & Στόχευση Στρατού Ξηράς

Πλατφόρμα





FG1200-A FG1200-B
Πορεία (RMS) Χωρίς βοήθεια ≤0.05deg ≤0.01 deg
Με βοήθεια ≤0.02deg ≤0.008deg
Κύλιση & κλίση Χωρίς βοήθεια ≤0.05deg ≤0.01 deg
Με βοήθεια ≤0.02deg ≤0.008deg
Θέση (CEP) Αδρανειακή χωρίς βοήθεια ≤2nm/1 h ≤1nm/1 h
Με GPS ≤2m ≤2m
Καταγραφέας ταχύτητας ≤1nm/1 h ≤2nm/4h
Ηλεκτρομαγνητικός καταγραφέας ≤1.5nm/1h ≤3nm/4h
Οδόμετρο ≤0.5%0D ≤0.3 %0D
Χρόνος ρύθμισης Διαθεσιμότητα δεδομένων 10 λεπτά 10 λεπτά
Πλήρης στάση 30 λεπτά 60 λεπτά
Ανύψωση & κύμα (RMS) 5cm ή 5% 2.5cm ή 2.5%
Ηλεκτρικά Τροφοδοσία: 24VDC (18~36VDC), <20W
Διασύνδεση: RS422/232x8, Ethernet, CANx2, PPSx2, παλμός, μέγιστη έξοδος 1000Hz
Φυσικά Διαστάσεις: 257×199×162mm (Μ×Π×Υ)
Βάρος: ≤7.2Kg
Εύρος μέτρησης Ταχύτητα: ±200deg/s
Επιτάχυνση: ±15g
Περιβάλλον Θερμοκρασία λειτουργίας: -40℃~+60℃
Θερμοκρασία αποθήκευσης: -55℃~+80℃
Δόνηση: 0.04g2/Hz@20~2000Hz
Κραδασμοί με συνθήκες λειτουργίας: 30g@ms



Μοντέλο FG-1200-A/B Υψηλής απόδοσης σύστημα αδρανειακής πλοήγησης FOG εισροή αποδεκτή πλούσια σε συνδέσεις 0


Μοντέλο FG-1200-A/B Υψηλής απόδοσης σύστημα αδρανειακής πλοήγησης FOG εισροή αποδεκτή πλούσια σε συνδέσεις 1
