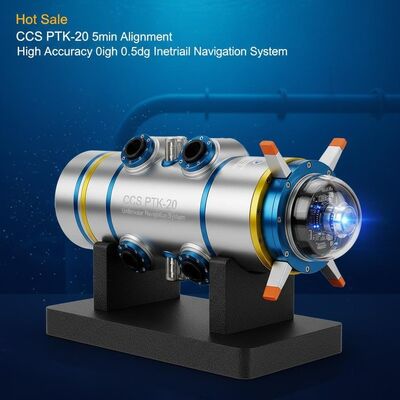

Ποιότητα Καυτή πώληση CCS PTK-20 5min ευθυγράμμιση Υποβρύχια ανίχνευση αγωγών υψηλή ακρίβεια 0,05 βαθμούς αδράνεια σύστημα πλοήγησης εργοστάσιο

Καυτή πώληση CCS PTK-20 5min ευθυγράμμιση Υποβρύχια ανίχνευση αγωγών υψηλή ακρίβεια 0,05 βαθμούς αδράνεια σύστημα πλοήγησης

Name: Καυτή πώληση CCS PTK-20 5min ευθυγράμμιση Υποβρύχια ανίχνευση αγωγών υψηλή ακρίβεια 0,05 βαθμούς αδράνεια σύστημα πλοήγησης
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: PTK- 20
Price: 10,250.00 USD
Availability: InStock

Βασικά χαρακτηριστικά

Επωνυμία Μάρκας: NAVI OPTICS

Αριθμός μοντέλου: PTK- 20

Τόπος καταγωγής: Qingdao

Πιστοποίηση: CCS

Ελάχιστη ποσότητα παραγγελίας: Ένα σύνολο

Δυνατότητα Προμήθειας: 30 σύνολο το μήνα

Χρόνος Παράδοσης: 15 ημέρες

Όροι πληρωμής: T/T

Τυπική συσκευασία: Κιβώτιο χαρτοκιβωτίων

PTK-20.pdf

PDF

Σύνοψη του προϊόντος

CCS PTK-20: Υψηλής ακρίβειας υποβρύχιο σύστημα επιθεώρησης αγωγών με ευθυγράμμιση 5 λεπτών, ακρίβεια στάσης 0,05° και ανθεκτικό σχέδιο για λειτουργία από -40℃ έως 70℃. Η προσαρμόσιμη τεχνολογία FOG μειώνει το κόστος επισκευής.

Προσαρμοσμένα χαρακτηριστικά προϊόντος

Επισημαίνω

5min αδρανές σύστημα αναφοράς IRS

,

αδρανές σύστημα μέτρησης 400deg/s

,

σύστημα ναυσιπλοΐας INS 1km

Ευθυγραμμία:

5 λεπτά

Στάση:

0,05 μοίρες, 1σ

Επικεφαλίδα:

0,5 μοίρες, 1σ

Αποθήκευση:

≥32G

Ταχύτητα ανάγνωσης:

USB2.0, ρυθμός≥35Mb/s

Ακρίβεια:

1,8m~3,6m πάνω από 1km~2km υποβοήθηση

Veiocity:

±400 deg/s

επιτάχυνση:

±20 γρ

Θερμ:

﹣40℃~70℃

Θερμοκρασία αποθήκευσης:

﹣55℃~85℃

Δόνηση:

0,04g²/hz@20~2000hz

Σοκ:

30g@6ms, διατήρηση της ακρίβειας, 50g@11ms, επιβίωση

Μέγεθος:

φ80×190mm

Τροφοδοτικό:

24V DC

Βάρος:

≤2,5 κιλά

Κατανάλωση ρεύματος:

≤15W

Διασύνδεση:

RS232, USB

Περιγραφή προϊόντος

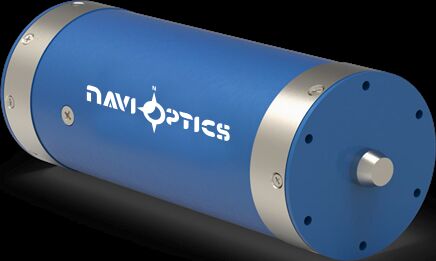

Σύστημα πλοήγησης αδράνειας ανίχνευσης υποβρύχων αγωγών CCS PTK-20

Εισαγωγή

Η τακτική επιθεώρηση των αγωγών είναι απαραίτητη για τη συντήρηση, απαιτώντας αποτελεσματικά εργαλεία για τον εντοπισμό ζημιών όπως παραμόρφωση, διάβρωση ή διαρροές.Το σύστημα μέτρησης αδράνειας PTK-20 μας παρέχει ακριβή προσδιορισμό της θέσης για τα εργαλεία επιθεώρησης, μειώνοντας σημαντικά το εύρος και το κόστος επισκευής λόγω της υψηλής ακρίβειας.

Βασισμένο στην τεχνολογία αδρανούς πλοήγησης και την τεχνολογία FOG, το PTK-20 ενσωματώνει τρία γυροσκόπια οπτικών ινών, τρία ευέλικτα επιταχυντήρια και συσκευές επεξεργασίας ηλεκτρονικών σημάτων.Τα γυροσκόπια καθορίζουν την στάση και την κατεύθυνση., ενώ τα επιταχυνόμετρα μετρούν την μεταβατική κίνηση.

Το σύστημα διαθέτει γυροσκόπια οπτικών ινών με ακρίβεια που κυμαίνεται από 0,003 έως 0,5 βαθμούς ανά ώρα.με προσαρμόσιμες επιλογές ακρίβειας και μεγέθους.

Εφαρμογές

Επιθεώρηση αγωγών
Ναυσιπλοΐα και έλεγχος οχημάτων χερσαίας χρήσης
Σταθεροποίηση και έλεγχος κεραίας
Ναυσιπλοΐα UAV
Η στάση και ο τίτλος

Προδιαγραφές απόδοσης

Χρόνος ευθυγράμμισης	5 λεπτά.
Ακριβής στάση	00,05°, 1σ
Ακριβότητα της πορείας	00,5°, 1σ
Δυνατότητα αποθήκευσης	≤ 32GB
Ταχύτητα ανάγνωσης	USB 2.0, ≥ 35 Mb/s
Ακριβής θέση	10,8 έως 3,6 μέτρα σε απόσταση 1 έως 2 χλμ.

Τεχνικές προδιαγραφές

Πεδίο ταχύτητας	± 400°/s
Πεδίο επιτάχυνσης	± 20g
Θέρμανση λειτουργίας	-40°C έως +70°C
Θέρμανση αποθήκευσης	-55°C έως +85°C
Ανεκτικότητα σε δονήσεις	0.04g2/Hz @ 2-2000Hz
Αντοχή σε σοκ	30g @ 6ms (διατηρείται η ακρίβεια) 50g @ 11 ms (υπεβίωση)
Μέγεθος	φ80 * 190 mm
Ηλεκτρική τροφοδοσία	24VDC
Βάρος	≤ 2,5 kg
Κατανάλωση ενέργειας	≤ 15W
Διασύνδεση	RS232, USB

Καυτή πώληση CCS PTK-20 5min ευθυγράμμιση Υποβρύχια ανίχνευση αγωγών υψηλή ακρίβεια 0,05 βαθμούς αδράνεια σύστημα πλοήγησης 0
