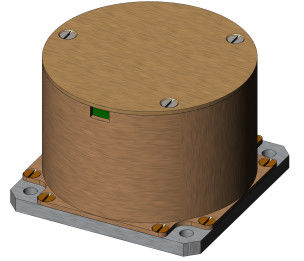

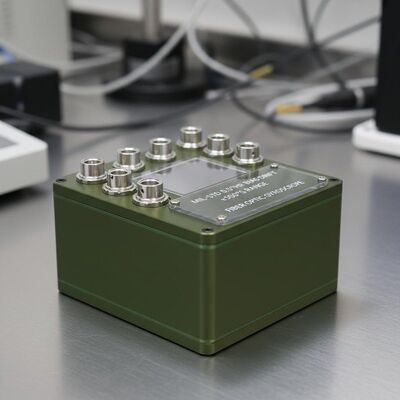

0,5 °/ώρα Bias Drift Single Axis Gyro with Optic Fiber Gyroscope ±500°/s

Name: 0,5 °/ώρα Bias Drift Single Axis Gyro with Optic Fiber Gyroscope ±500°/s
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: XB120/F50
Price: 10250.00 USD
Availability: InStock

Βασικά χαρακτηριστικά

Επωνυμία Μάρκας: Navioptics

Αριθμός μοντέλου: XB120/F50

Τόπος καταγωγής: ΚΙΝΑ

Πιστοποίηση: CCS

Ελάχιστη ποσότητα παραγγελίας: Ένα σύνολο

Δυνατότητα Προμήθειας: 30 σύνολο το μήνα

Χρόνος Παράδοσης: 15 ημέρες

Τυπική συσκευασία: Κιβώτιο χαρτοκιβωτίων

Σύνοψη του προϊόντος

Γυροσκόπιο οπτικών ινών F50 με μετατόπιση πόλωσης 0,5°/ώρα, εύρος ±500°/s και εύρος ζώνης 200 Hz. Συμπαγής σχεδιασμός 50×50×35mm, λειτουργεί από -40°C έως 60°C. Πιστοποιημένη απόδοση με χαμηλή κατανάλωση ενέργειας κάτω από 5W.

Προσαρμοσμένα χαρακτηριστικά προϊόντος

Επισημαίνω

0.5 °/Hr solid state gyroscope

,

5 στερεάς κατάστασης °/Hr γυροσκόπιο

,

Ενιαίο γυροσκόπιο βαρκών άξονα

Επίδειξη:

320 x 240 pixel, 8" TFT 800*600 PIX, 3,5 TFT LCD, οθόνη TFT 3,5 ιντσών, TFT-LCD 3,5"

Περιγραφή προϊόντος

0,5 °/Hr Bias Drift Single Axis Gyro

Μοντέλο XB120/F50 Γυροσκόπιο οπτικών ινών μονού άξονα υψηλής ακρίβειας

Το γυροσκόπιο οπτικών ινών τύπου F50 είναι ένα μονοαξονικό γυροσκόπιο οπτικών ινών χαμηλής ακρίβειας που παράγεται από το Ινστιτούτο Φωτοηλεκτρικής Τεχνολογίας, Πανεπιστήμιο Αεροναυτικής και Αστροναυτικής του Πεκίνου, με απόδοση ολίσθησης 0,5°/ώρα.

Κύριοι δείκτες απόδοσης

Παράμετρος	Προσδιορισμός	Συνθήκες δοκιμής
Bias Drift σε πλήρες εύρος θερμοκρασίας (-40℃ έως 60℃)	<0,5°/ώρα (1σ)	Συνεχής δοκιμή 2 ωρών, ομαλό αποτέλεσμα 10 δευτερολέπτων
Επαναληψιμότητα Bias Drift σε πλήρες εύρος θερμοκρασίας (-40℃ έως 60℃)	<0,5°/ώρα (1σ)	Αποτελέσματα υπολογισμού έξι δεδομένων δοκιμών
Τυχαίος περίπατος	<0,05°/√hr
Μη γραμμικότητα του συντελεστή κλίμακας σε πλήρες εύρος θερμοκρασίας (-40℃ έως 60℃)	<200 ppm (1σ)
Επαναληψιμότητα Scale Factor σε πλήρες εύρος θερμοκρασίας (-40℃ έως 60℃)	<200 ppm (1σ)	Αποτελέσματα υπολογισμού τριών δεδομένων δοκιμής
Εύρος μετρούμενου γωνιακού ρυθμού	±500°/s	Μπορεί να ρυθμιστεί ανάλογα με τις ανάγκες
Εύρος ζώνης	≥200Hz	Το εσωτερικό εύρος ζώνης κλειστού βρόχου είναι μεγαλύτερο από 2K και ο ρυθμός ενημέρωσης των δεδομένων εξόδου καθορίζει το εύρος ζώνης του γυροσκόπιου
Θερμοκρασία λειτουργίας	-40℃ έως 60℃
Θερμοκρασία αποθήκευσης	-50℃ έως 70℃
Δόνηση	4,2 g, 20Hz-1000Hz	Δόνηση με συχνότητα σάρωσης χωρίς συντονισμό

Ορισμός μηχανικής διεπαφής

Διαστάσεις και Βάρη

Παράμετρος	Προσδιορισμός
Μέγεθος περιγράμματος	50mm * 50mm * 35mm
Βάρος	≤120 γρ
Διάσταση οπών τοποθέτησης	41mm * 41mm
Βίδες στερέωσης	φ3.4
Ακρίβεια επιφάνειας εγκατάστασης	Επιπεδότητα 0,01mm

Fiber Optic Gyroscope mechanical interface and dimensions diagram

Απαιτήσεις ισχύος

Το γυροσκόπιο οπτικών ινών XB120/F50 τροφοδοτείται από τροφοδοτικό +5V DC.

Παράμετρος	Προσδιορισμός	Σημειώσεις
Τροφοδοτικό +5V	5W	Το μέγιστο παλμικό ρεύμα είναι κοντά στα 2Α
- Τροφοδοτικό 5V	3W
Ακρίβεια ισχύος	±5%
Κυματισμός ισχύος	20mV Vpp
Κατανάλωση ρεύματος γυροσκοπίου σε θερμοκρασία δωματίου	<2W
Πλήρης θερμοκρασία Κατανάλωση Ισχύος Γυροσκοπίου	<5W	-40℃ έως 60℃

Ορισμός διεπαφής και πρωτόκολλο επικοινωνίας

Η εξωτερική διεπαφή του γυροσκόπιου υιοθετεί τη λειτουργία απαγωγής. Η προδιαγραφή της γραμμής απαγωγής AF-250A-7*0.12, μονής και μονής γραμμής, μήκους όχι μικρότερο από 150 mm, ορισμός καλωδίου διακρίνεται από το χρώμα.

Τραπέζι καλωδίωσης

Ηλεκτρικά χαρακτηριστικά	Χρώμα μολύβδου	Προδιαγραφές μολύβδου
T+	πράσινος	AF-250A-7*0,12
T-	βιολέτα	AF-250A-7*0,12
-5V	κίτρινος	AF-250A-7*0,12
GND	μαύρος	AF-250A-7*0,12
+5V	κόκκινος	AF-250A-7*0,12

Fiber Optic Gyroscope wiring diagram and interface configuration

Fiber Optic Gyroscope installation and mounting details

Fiber Optic Gyroscope technical specifications and performance data
